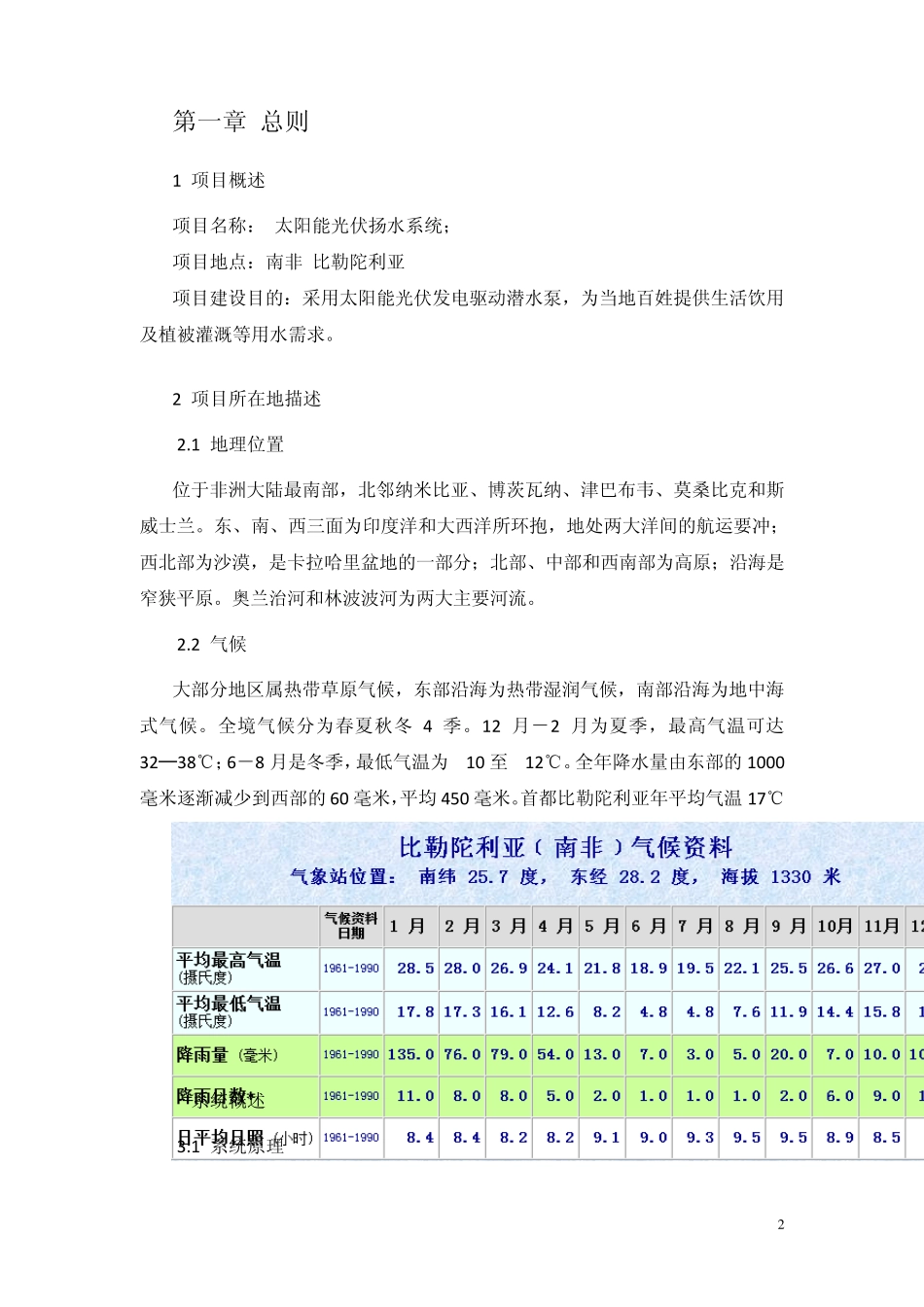

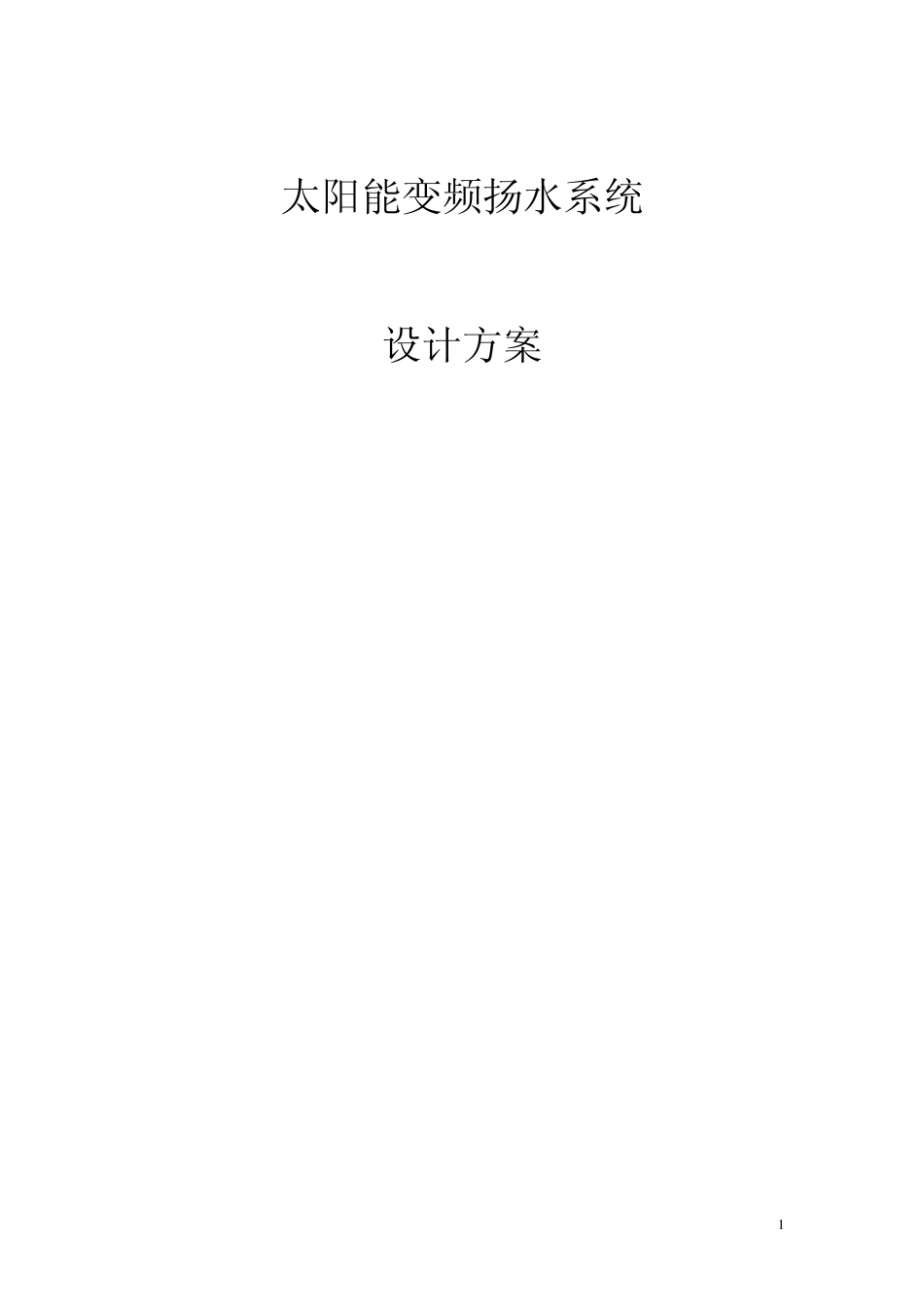

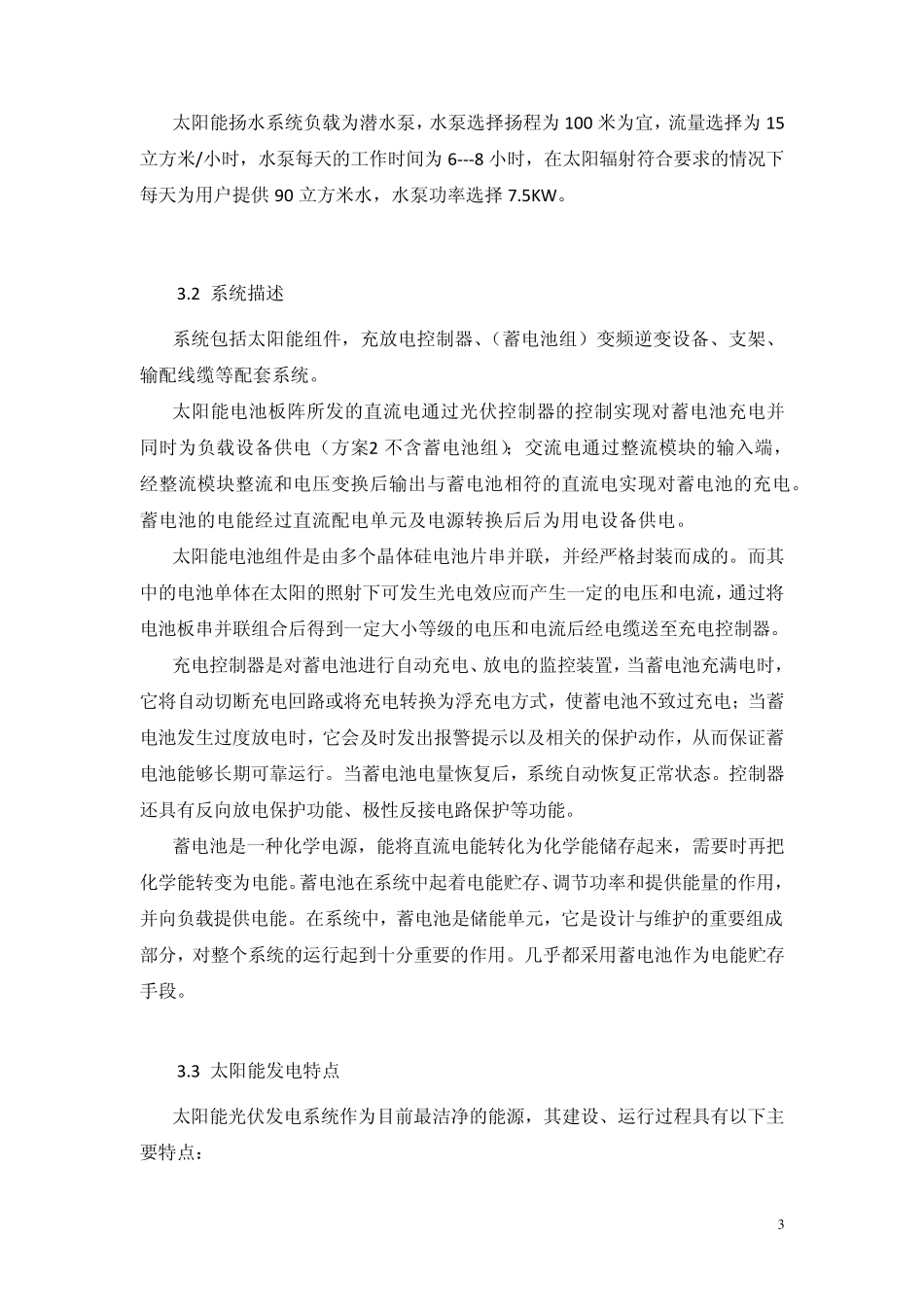

1 太阳能变频扬水系统 设计方案 2 第一章 总则 1 项目概述 项目名称: 太阳能光伏扬水系统; 项目地点:南非 比勒陀利亚 项目建设目的:采用太阳能光伏发电驱动潜水泵,为当地百姓提供生活饮用及植被灌溉等用水需求。 2 项目所在地描述 2.1 地理位置 位于非洲大陆最南部,北邻纳米比亚、博茨瓦纳、津巴布韦、莫桑比克和斯威士兰。东、南、西三面为印度洋和大西洋所环抱,地处两大洋间的航运要冲;西北部为沙漠,是卡拉哈里盆地的一部分;北部、中部和西南部为高原;沿海是窄狭平原。奥兰治河和林波波河为两大主要河流。 2.2 气候 大部分地区属热带草原气候,东部沿海为热带湿润气候,南部沿海为地中海式气候。全境气候分为春夏秋冬4 季。12 月-2 月为夏季,最高气温可达32─38℃;6-8 月是冬季,最低气温为—10 至—12℃。全年降水量由东部的 1000毫米逐渐减少到西部的 60 毫米,平均 450 毫米。首都比勒陀利亚年平均气温17℃ 3 系统概述 3.1 系统原理 3 太阳能扬水系统负载为潜水泵,水泵选择扬程为100 米为宜,流量选择为15立方米/小时,水泵每天的工作时间为6---8 小时,在太阳辐射符合要求的情况下每天为用户提供90 立方米水,水泵功率选择7.5KW 。 3.2 系统描述 系统包括太阳能组件,充放电控制器、(蓄电池组)变频逆变设备、支架、输配线缆等配套系统。 太阳能电池板阵所发的直流电通过光伏控制器的控制实现对蓄电池充电并同时为负载设备供电(方案2 不含蓄电池组);交流电通过整流模块的输入端,经整流模块整流和电压变换后输出与蓄电池相符的直流电实现对蓄电池的充电。蓄电池的电能经过直流配电单元及电源转换后后为用电设备供电。 太阳能电池组件是由多个晶体硅电池片串并联,并经严格封装而成的。而其中的电池单体在太阳的照射下可发生光电效应而产生一定的电压和电流,通过将电池板串并联组合后得到一定大小等级的电压和电流后经电缆送至充电控制器。 充电控制器是对蓄电池进行自动充电、放电的监控装置,当蓄电池充满电时,它将自动切断充电回路或将充电转换为浮充电方式,使蓄电池不致过充电;当蓄电池发生过度放电时,它会及时发出报警提示以及相关的保护动作,从而保证蓄电池能够长期可靠运行。当蓄电池电量恢复后,系统自动恢复正常状态。控制器还具有反向放电保护功能、极性反接电路保护等功能。 蓄电池是一种化学电源,能将直流电能转化为化学能储存起来,需要时再把化学...
