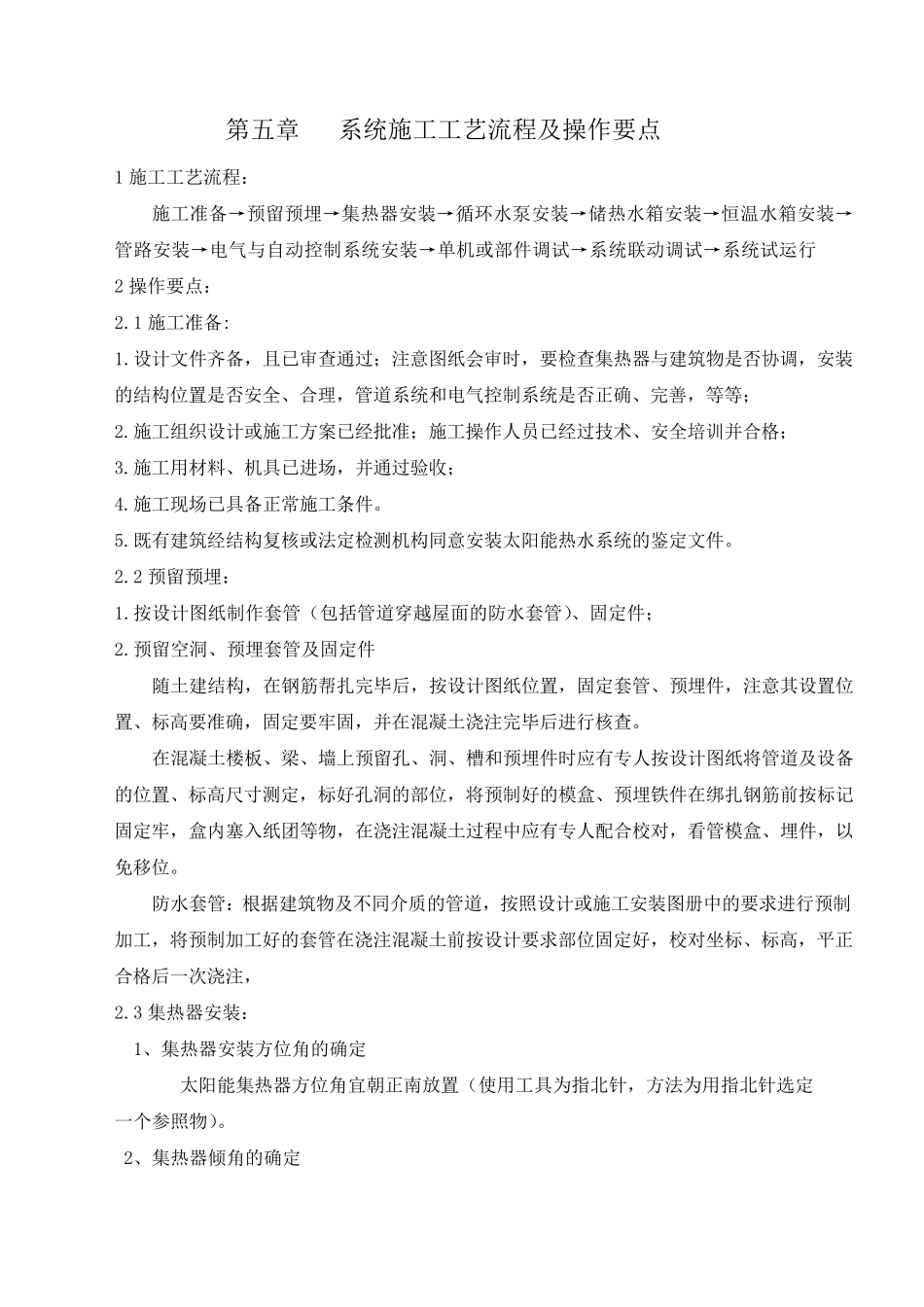

第五章 系统施工工艺流程及操作要点 1 施工工艺流程： 施工准备→预留预埋→集热器安装→循环水泵安装→储热水箱安装→恒温水箱安装→管路安装→电气与自动控制系统安装→单机或部件调试→系统联动调试→系统试运行 2 操作要点： 2
1 施工准备: 1
设计文件齐备，且已审查通过；注意图纸会审时，要检查集热器与建筑物是否协调，安装的结构位置是否安全、合理，管道系统和电气控制系统是否正确、完善，等等； 2
施工组织设计或施工方案已经批准；施工操作人员已经过技术、安全培训并合格； 3
施工用材料、机具已进场，并通过验收； 4
施工现场已具备正常施工条件
既有建筑经结构复核或法定检测机构同意安装太阳能热水系统的鉴定文件
2 预留预埋： 1
按设计图纸制作套管（包括管道穿越屋面的防水套管）、固定件； 2
预留空洞、预埋套管及固定件 随土建结构，在钢筋帮扎完毕后，按设计图纸位置，固定套管、预埋件，注意其设置位置、标高要准确，固定要牢固，并在混 凝 土浇 注完毕后进行核查
在混 凝 土楼 板 、梁 、墙 上 预留孔 、洞、槽 和预埋件时应 有专 人按设计图纸将 管道及设备的位置、标高尺 寸 测定，标好 孔 洞的部位，将 预制好 的模 盒 、预埋铁 件在绑 扎钢筋前 按标记固定牢，盒 内 塞 入 纸团 等物，在浇 注混 凝 土过程中 应 有专 人配 合校 对 ，看 管模 盒 、埋件，以免 移 位
防水套管：根 据 建筑物及不 同介 质 的管道，按照 设计或施工安装图册 中 的要求 进行预制加 工，将 预制加 工好 的套管在浇 注混 凝 土前 按设计要求 部位固定好 ，校 对 坐 标、标高，平 正合格后一 次 浇 注， 2
3 集热器安装： 1、集热器安装方位角 的确定 太阳能集热器方位角 宜 朝 正南 放 置（使 用工具为 指 北 针 ，方法为 用指 北 针 选 定一 个 参 照
