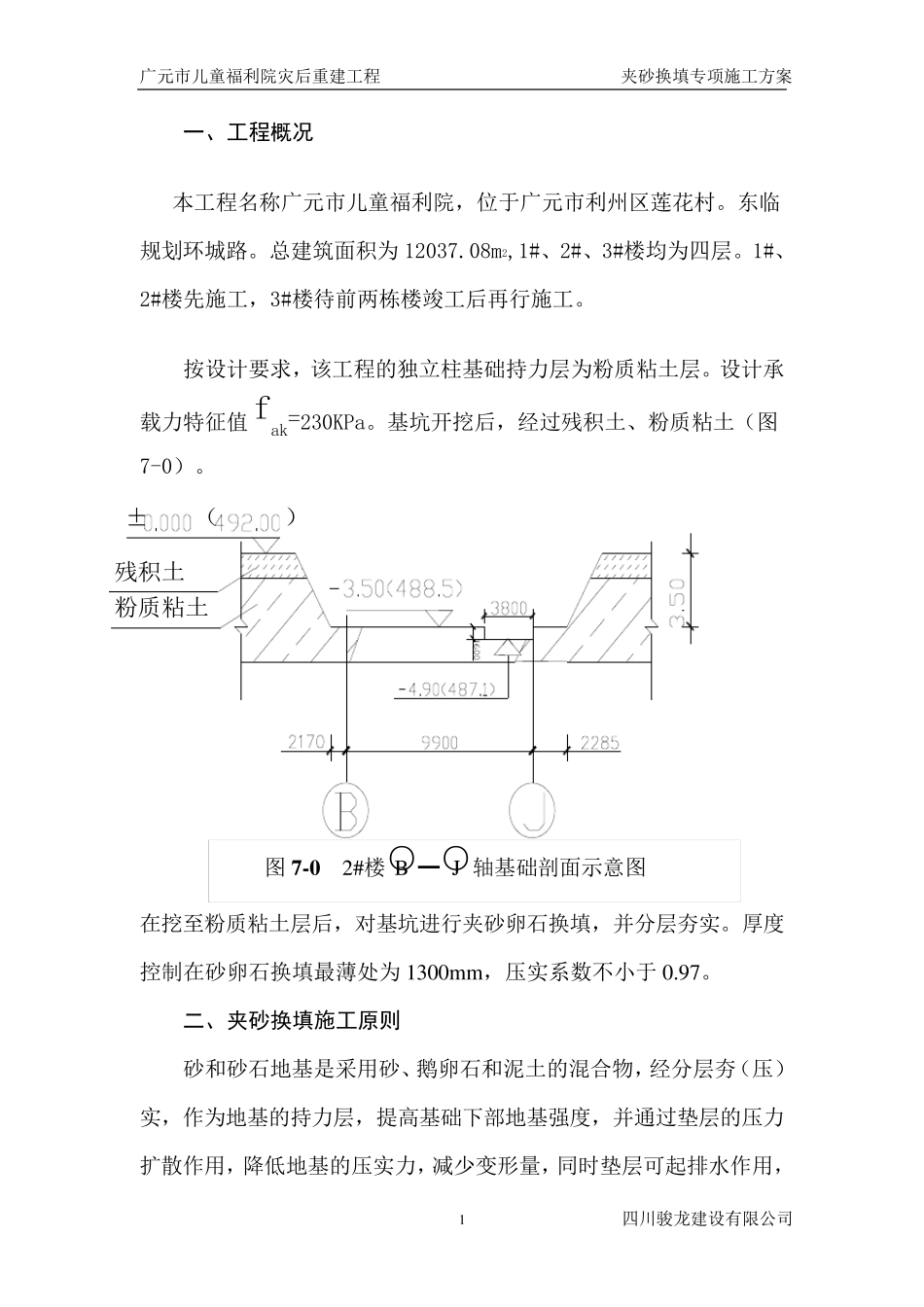

广元市儿童福利院灾后重建工程 夹砂换填专项施工方案 编制： 审核： 四 川 骏 龙 建 设 有 限 公 司 二 0 一 0 年 八 月 九 日 广元市儿童福利院灾后重建工程 夹砂换填专项施工方案 四川骏龙建设有限公司 1 ±（）残积土粉质粘土图 7 -0 2#楼○B ━○J 轴基础剖面示意图 一、工程概况 本工程名称广元市儿童福利院，位于广元市利州区莲花村。东临规划环城路。总建筑面积为 12037.08m2,1#、2#、3#楼均为四层。1#、2#楼先施工，3#楼待前两栋楼竣工后再行施工。 按设计要求，该工程的独立柱基础持力层为粉质粘土层。设计承载力特征值 fak=230KPa。基坑开挖后，经过残积土、粉质粘土（图7-0）。 在挖至粉质粘土层后，对基坑进行夹砂卵石换填，并分层夯实。厚度控制在砂卵石换填最薄处为 1300m m ，压实系数不小于 0.97。 二、夹砂换填施工原则 砂和砂石地基是采用砂、鹅卵石和泥土的混合物，经分层夯（压）实，作为地基的持力层，提高基础下部地基强度，并通过垫层的压力扩散作用，降低地基的压实力，减少变形量，同时垫层可起排水 作用，广元市儿童福利院灾后重建工程 夹砂换填专项施工方案 四川骏龙建设有限公司 2 地基土中孔隙水可通过垫层快速地排出，能加速下部土层的沉降和固结。 由于砂颗粒大，可防止地下水因毛细作用上升，地基不受冻结的影响；能在施工期间完成沉陷；用机械或人工都可使地基密实，施工工艺简单，可缩短工期，降低造价等特点。适于处理3.0m 以内的软弱、透水性强的粘性土地基，包括淤泥、淤泥质土；不宜用于加固湿陷性黄土地基及渗透系数小的粘性土地基。 三、施工要求 1．材料要求 （1）砂 宜用颗粒级配良好、质地坚硬的中砂或粗砂，当用细砂、粉砂时，应掺加粒径 20~50mm 的卵石（或碎石），但要分布均匀。砂中有机质含量不超过5%，含泥量应小于5%，兼作排水垫层时，含泥量不得超过3%。 （2）砂石 用自然级配的砂砾石（或卵石、碎石）混合物，粒级应在50mm以下，其含量应在50%以内，不得含有植物残体、垃圾等杂物，含泥量小于5%。 2．构造要求 垫层的构造既要求有足够的厚度，以置换可能被剪切破坏的软弱土层，又要有足够的宽度，以防止垫层向两侧挤出。 （1）垫层的厚度 广元市儿童福利院灾后重建工程 夹砂换填专项施工方案 四川骏龙建设有限公司 3 垫层的厚度z 应根据垫层底部软弱土层的承载力确定，即作用在垫层底面处土的自重压力（标准值）与附加...
