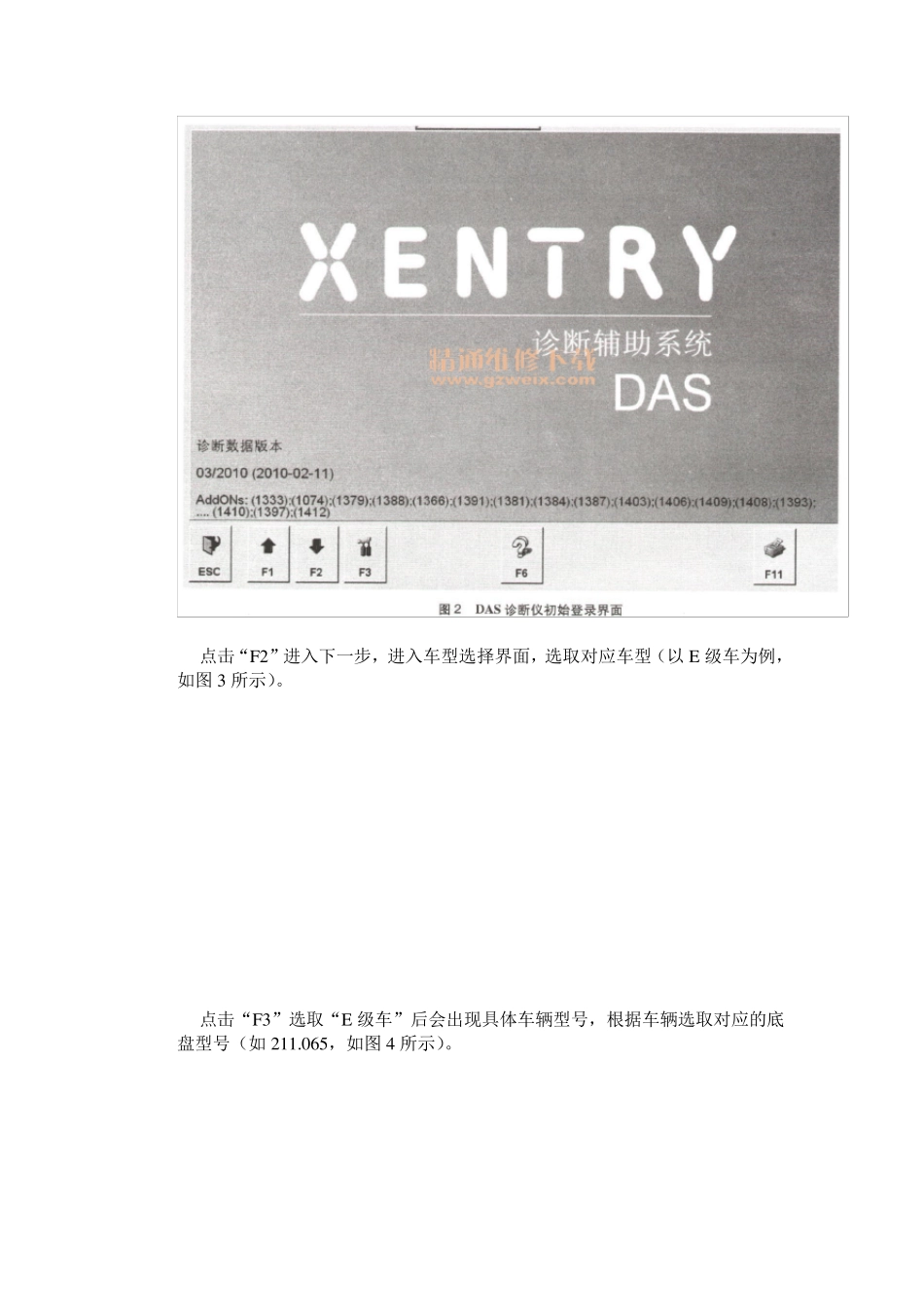

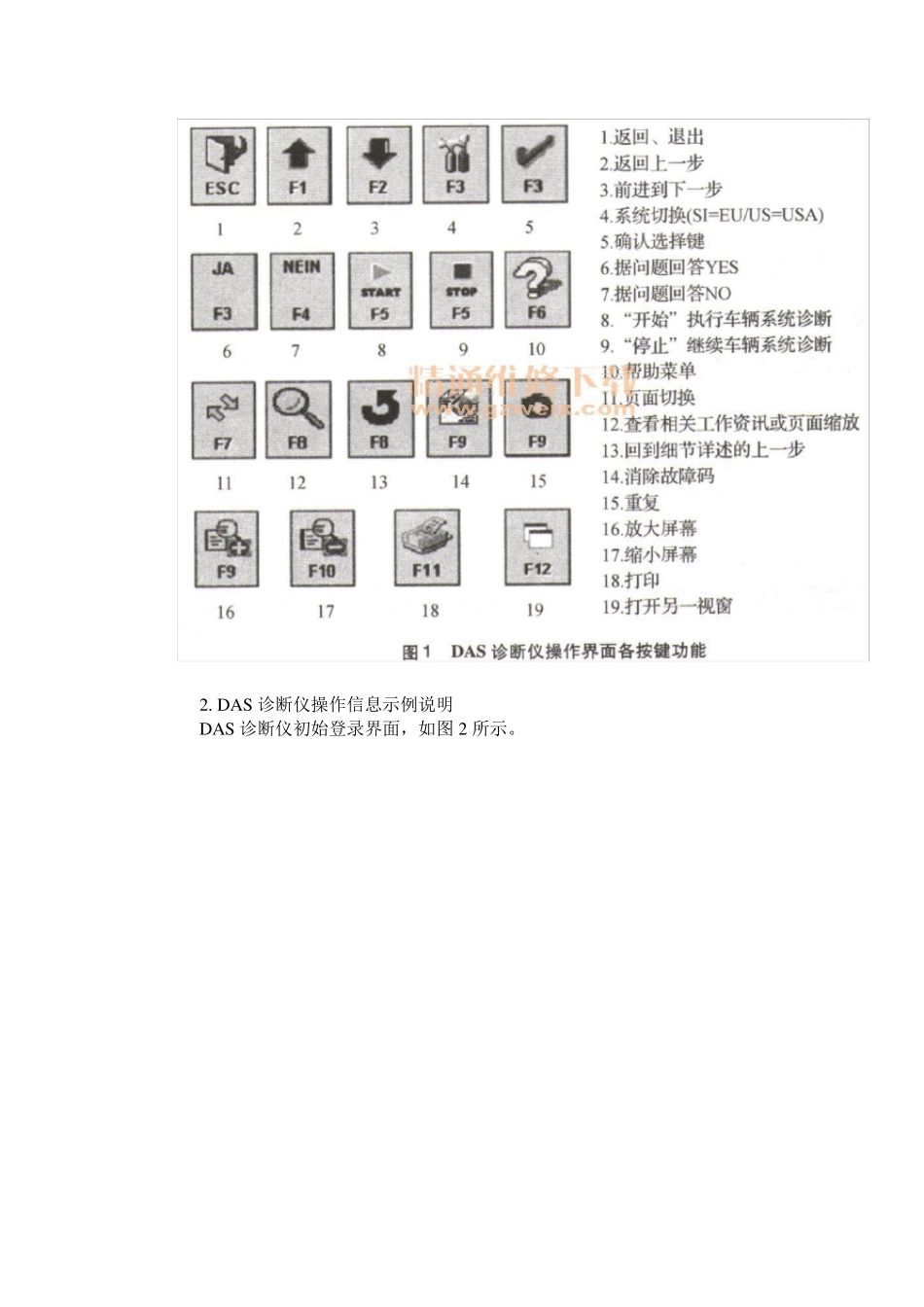

一、 DAS诊断系统简介 二、 1.DAS诊断仪操作界面各按键功能说明（图 1） 2. DAS诊断仪操作信息示例说明 DAS诊断仪初始登录界面，如图2 所示。 点击“F2”进入下一步，进入车型选择界面，选取对应车型（以 E 级车为例，如图 3 所示）。 点击“F3”选取“E 级车”后会出现具体车辆型号，根据车辆选取对应的底盘型号（如 211.065，如图 4 所示）。 上述车辆身份识别后会出现诊断功能视图菜单，通常情况下选择第一项“快速测试”，对车辆电控系统进行全盘扫描，这样会把功能先关联的控制模块检测信息全部列出，以便于综合分析功能故障原因。除了“快速测试”（图5）功能外，也可以直接选取“控制模块”选项，根据界面提示直接选取对应的控制模块进行单独测试。 “快速测试”结果会将所有控制模块的诊断结果状态在结果栏列出（图6），共有以下几种状态：F、f、i 或（√）表明受影响的功能。 F 表示故障当前在控制模块中存在。 f 表示故障以存储的形式在控制模块中存在。 i 表示控制模块中存在一个事件。 “（√）”表示在控制模块中至少曾经存在这样一个故障码，但其功能当前还未检测过。 “√”表示控制模块未存储任何故障。 另外在当前诊断界面点击 F4 可以切换诊断结果显示界面，将所有存在故障的控制模块全部列出。F8 为具体内容选项，点击后会显示相关控制模块存储的具体故障码信息。 在当前诊断界面选取想要诊断的控制模块（双击或按 F3），诊断系统会进入对应控制模块检测界面。 以211.065 车型的发动机控制模块存在故障码“P2006 进气温度传感器对正极短路或断路”为例，对 DA5 诊断仪的操作步骤进行注解。 进入控制模块内诊断视图后点击故障码选项（图 7），系统会进入控制模块内部故障码存储信息界面（图 8）。 当前诊断界面下点击具体故障码后，再点击F3 功能按钮可以进入该故障码的引导检测步骤，或者点击F8 查看该故障码的停帧数据。可以点击F11 功能按钮将故障存储信息打印。完毕后可以点击F9 功能按钮删除故障码。本例故障首先选取故障码P2006-002 点击F3 进入引导检测步骤，会有界面如图 9 所示。 发动机控制模块会分析造成该故障码出现的原因。发动机控制模块认定存在当前故障状态的逻辑源自于附带的故障码描述（表 1）。 点击检查部件 B2/5b，（进气温度传感器）后会出现进一步的检查步骤。根据系统提示完成所列出的检查项目后，系统会得出一个可供参考的诊断结论（图10～图...
