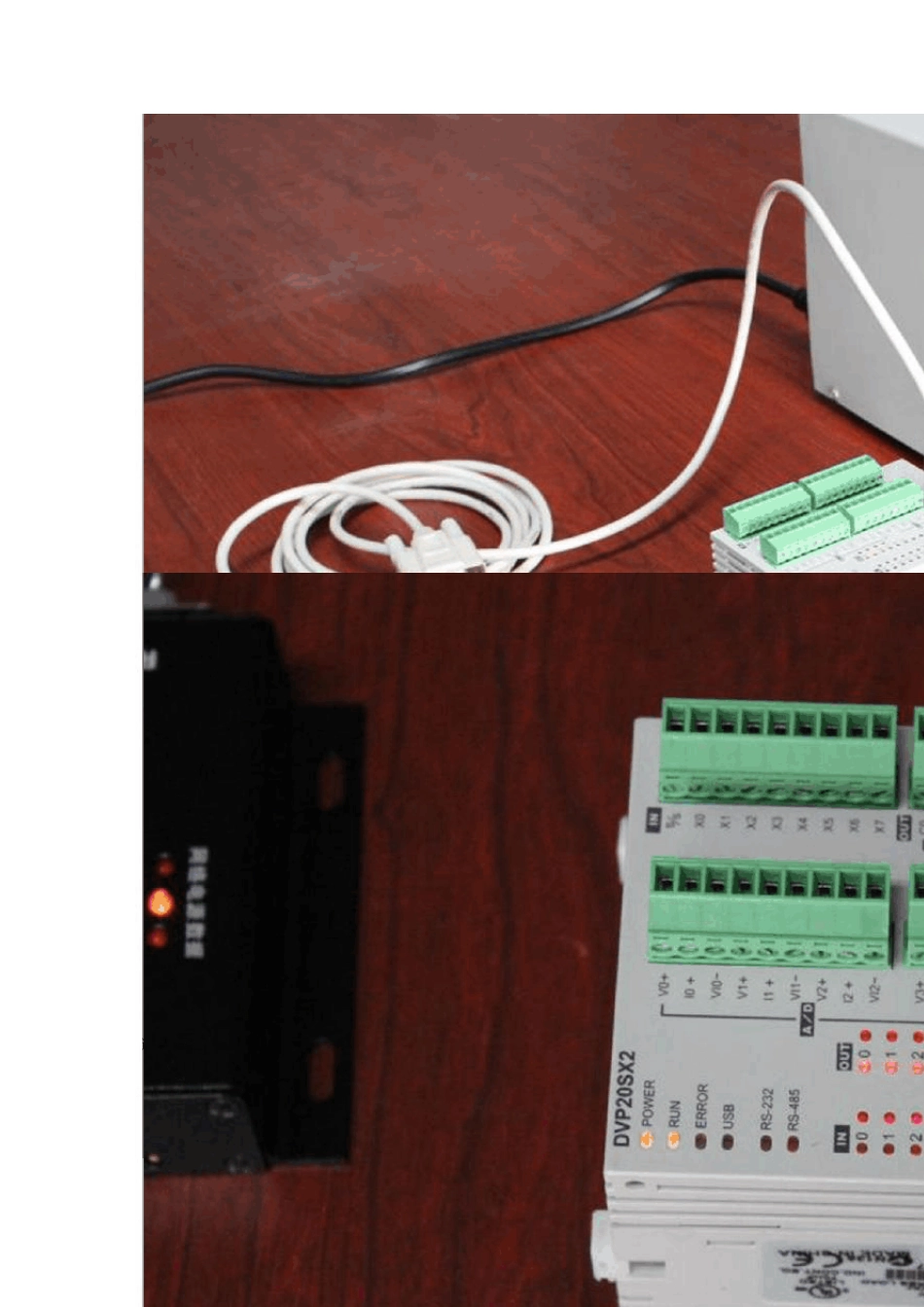

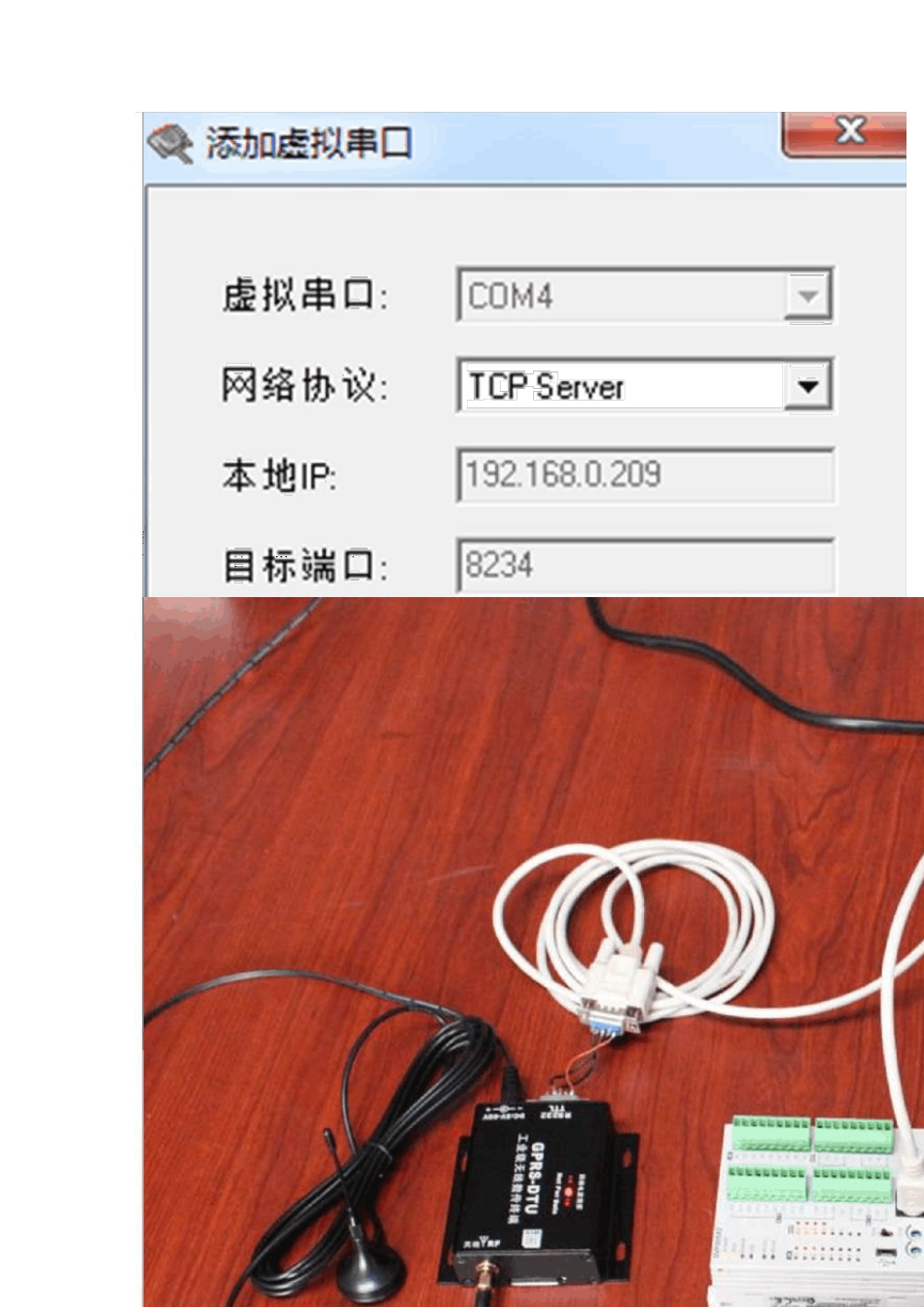

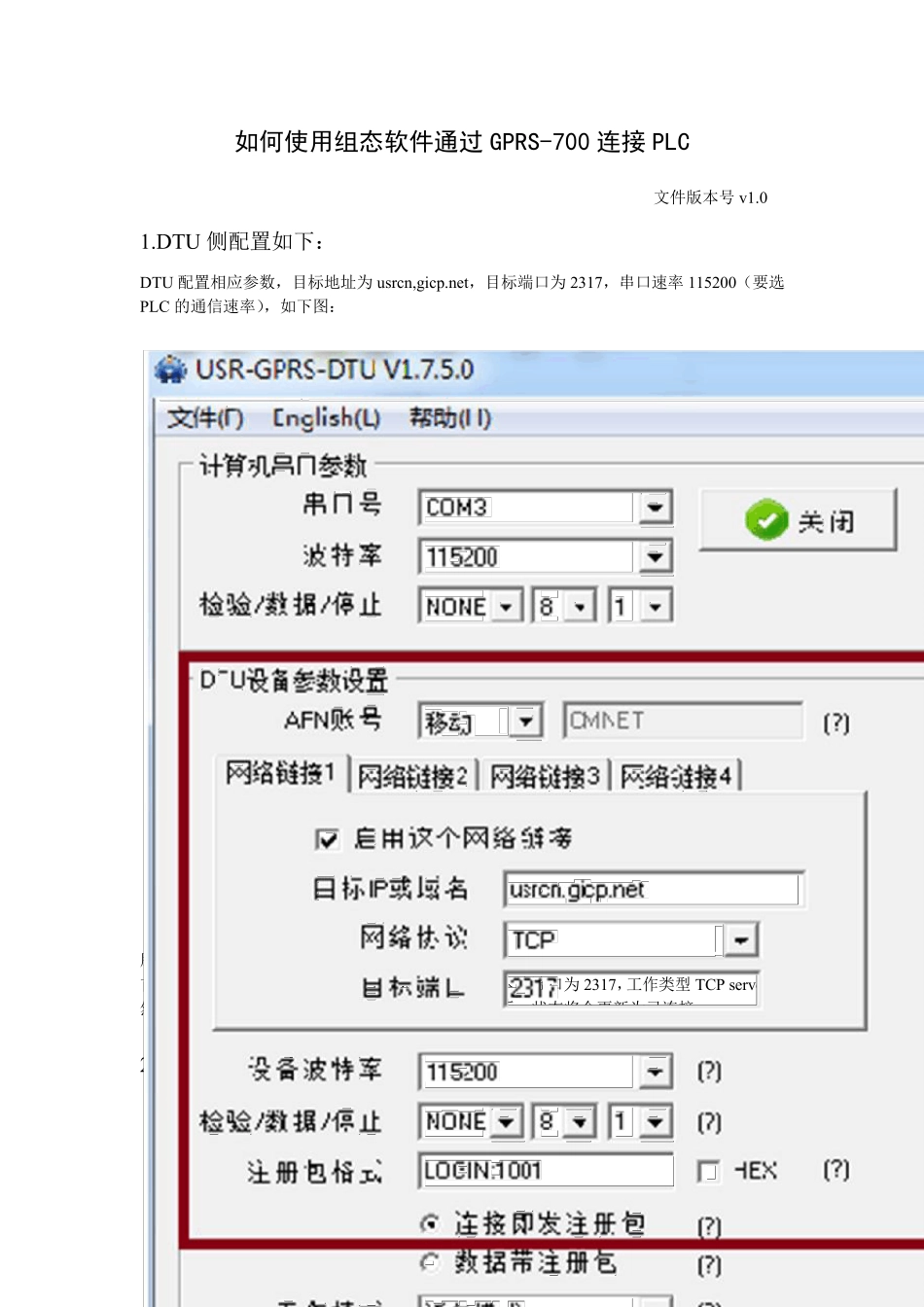

如 何 使 用 组 态 软 件 通 过 GPRS-700 连 接 PLC 文件版本号 v 1.0 1.DTU 侧配置如下： DTU 配置相应参数，目标地址为 u srcn,gicp.net，目标端口为 2317，串口速率 115200（要选PLC 的通信速率），如下图： 服务器端要如下配置： 首先打开虚拟串口，建立虚拟串口 COM4，本地 IP，本地端口为 2317，工作类型 TCP serv er。 然后创建，创建后，初始状态为监听，有设备连接后，状态将会更新为已连接。 2.虚拟串口设置截图： 参数设置至此完成，将 DTU 与 PLC 串口线（232 或者 485 连接），dtu 跟 PLC 分别供电，如下图所示。这里的 PLC 供电采用可调电源供电，供电电压 24V。 连接建立成功后，虚拟串口的状态，应该是已连接。 3.组态王软件设置： 添加一个工程，如 test工程 双击打开工程，工程已经建好（使用的COM4，新IO 设备） 双击COM4，可以选择串口参数 这里串口速率为115200 双击新的IO设备，依次出现如下对话框 选择COM4（这个串口号是可以修改的，要跟虚拟串口创建的串口一致），下面的红框内无需打勾。 完成后，点击最上面的view ，开始运行。 采集周期这里设置为了 10s 一次，一般设置为 5s 循环采集一次就够了（GPRS 网络的通信延时一般在几十毫秒到两秒之间）。
