如何正确选择Dalsa的CamerLink卡

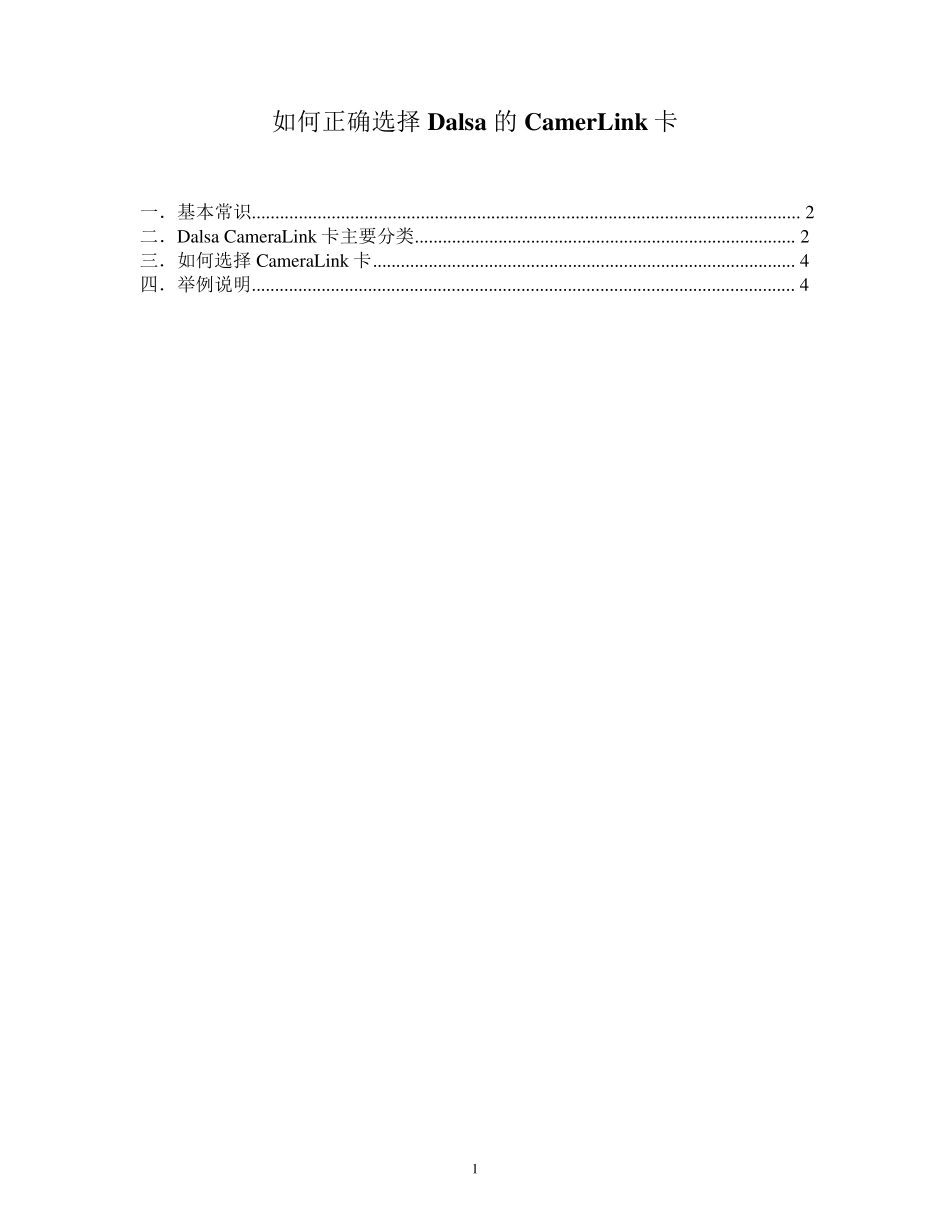

如何正确选择Dalsa的CamerLink卡_第1页
1/7

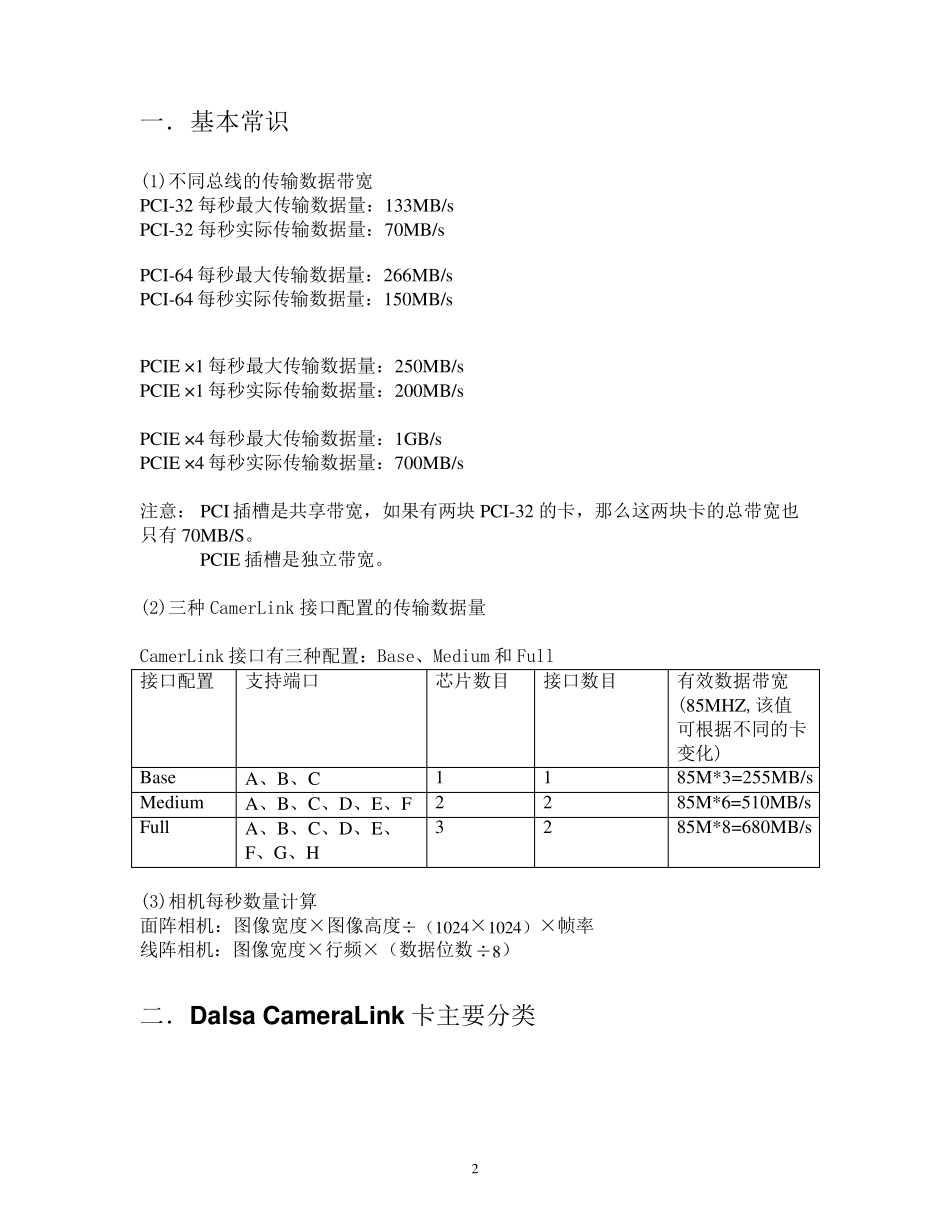

如何正确选择Dalsa的CamerLink卡_第2页
2/7

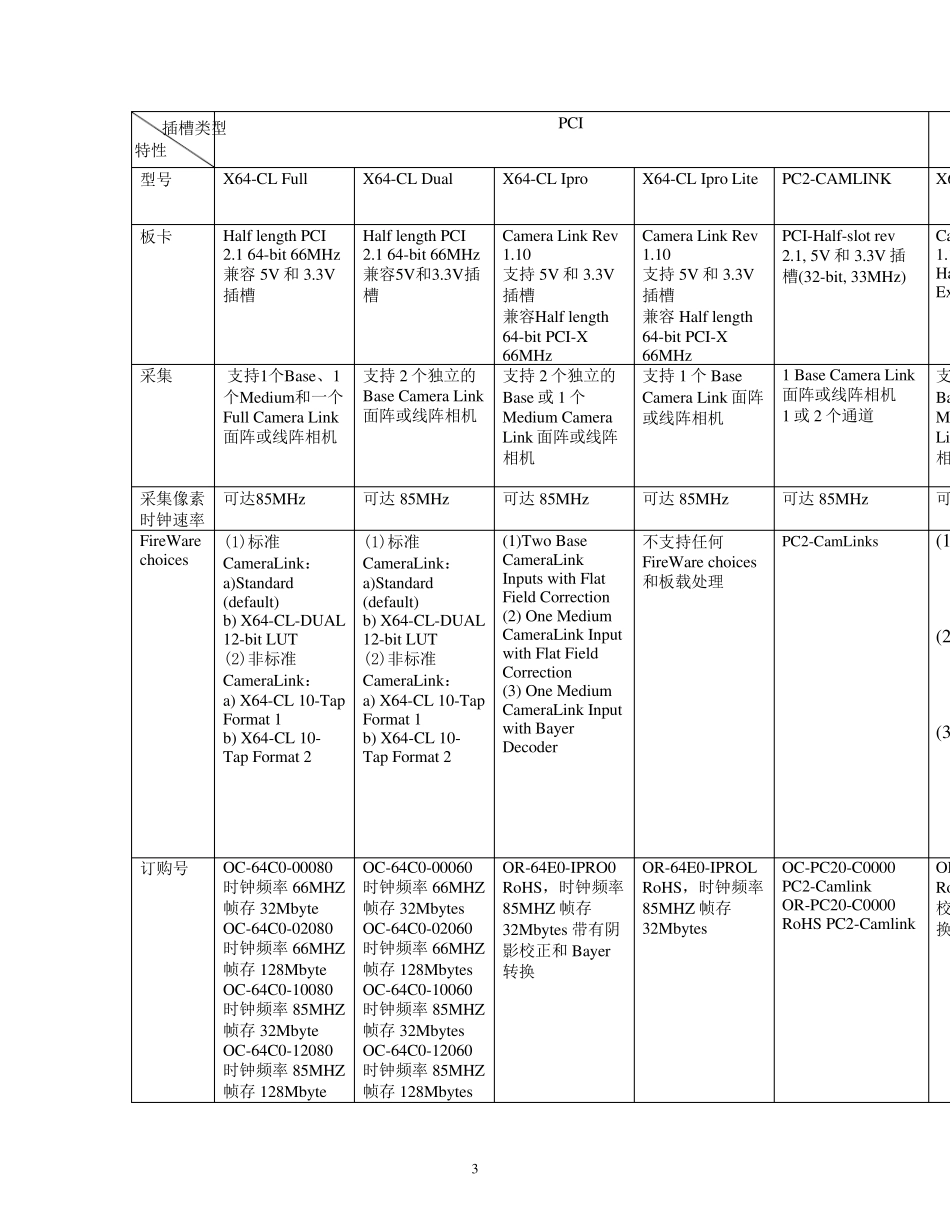

如何正确选择Dalsa的CamerLink卡_第3页
3/7
1 如何正确选择Dalsa 的CamerLink 卡 一.基本常识..................................................................................................................... 2 二.Dalsa CameraLink 卡主要分类 .................................................................................. 2 三.如何选择CameraLink 卡 ........................................................................................... 4 四.举例说明..................................................................................................................... 4 2 一. 基本常识 (1)不同总线的传输数据带宽 PCI-32 每秒最大传输数据量:133MB/s PCI-32 每秒实际传输数据量:70MB/s PCI-64 每秒最大传输数据量:266MB/s PCI-64 每秒实际传输数据量:150MB/s PCIE ×1 每秒最大传输数据量:250MB/s PCIE ×1 每秒实际传输数据量:200MB/s PCIE ×4 每秒最大传输数据量:1GB/s PCIE ×4 每秒实际传输数据量:700MB/s 注意: PCI 插槽是共享带宽,如果有两块PCI-32 的卡,那么这两块卡的总带宽也只有70MB/S。 PCIE 插槽是独立带宽。 (2)三种CamerLink 接口配置的传输数据量 CamerLink 接口有三种配置:Base、Medium 和Full 接口配置 支持端口 芯片数目 接口数目 有效数据带宽(85MHZ,该值可根据不同的卡变化) Base A、B、C 1 1 85M*3=255MB/s Medium A、B、C、D、E、F 2 2 85M*6=510MB/s Full A、B、C、D、E、F、G、H 3 2 85M*8=680MB/s (3)相机每秒数量计算 面阵相机:图像宽度×图像高度÷(1024×1024)×帧率 线阵相机:图像宽度×行频×(数据位数÷8) 二.Dals a CameraLink 卡主要分类 3 PCI 型号 X64-CL Full X64-CL Dual X64-CL Ipro X64-CL Ipro Lite PC2-CAMLINK X6 板卡 Half length PCI 2.1 64-bit 66MHz 兼容5V 和3.3V插槽 Half length PCI 2.1 64-bit 66MHz 兼容5V和3.3V插槽 Camera Link Rev 1.10 支持5V 和3.3V插槽 兼容Half length 64-bit PCI-X 66MHz Camera Link Rev 1.10 支持5V 和3.3V插槽 兼容Half length 64-bit PCI-X 66MHz PCI-Half-slot rev 2.1, 5V 和3.3V 插槽(32-bit, 33MHz) Ca1.1HaEx采集 支持1个Base、1个Medium和一个Full Camera Link面阵或线阵相机...
