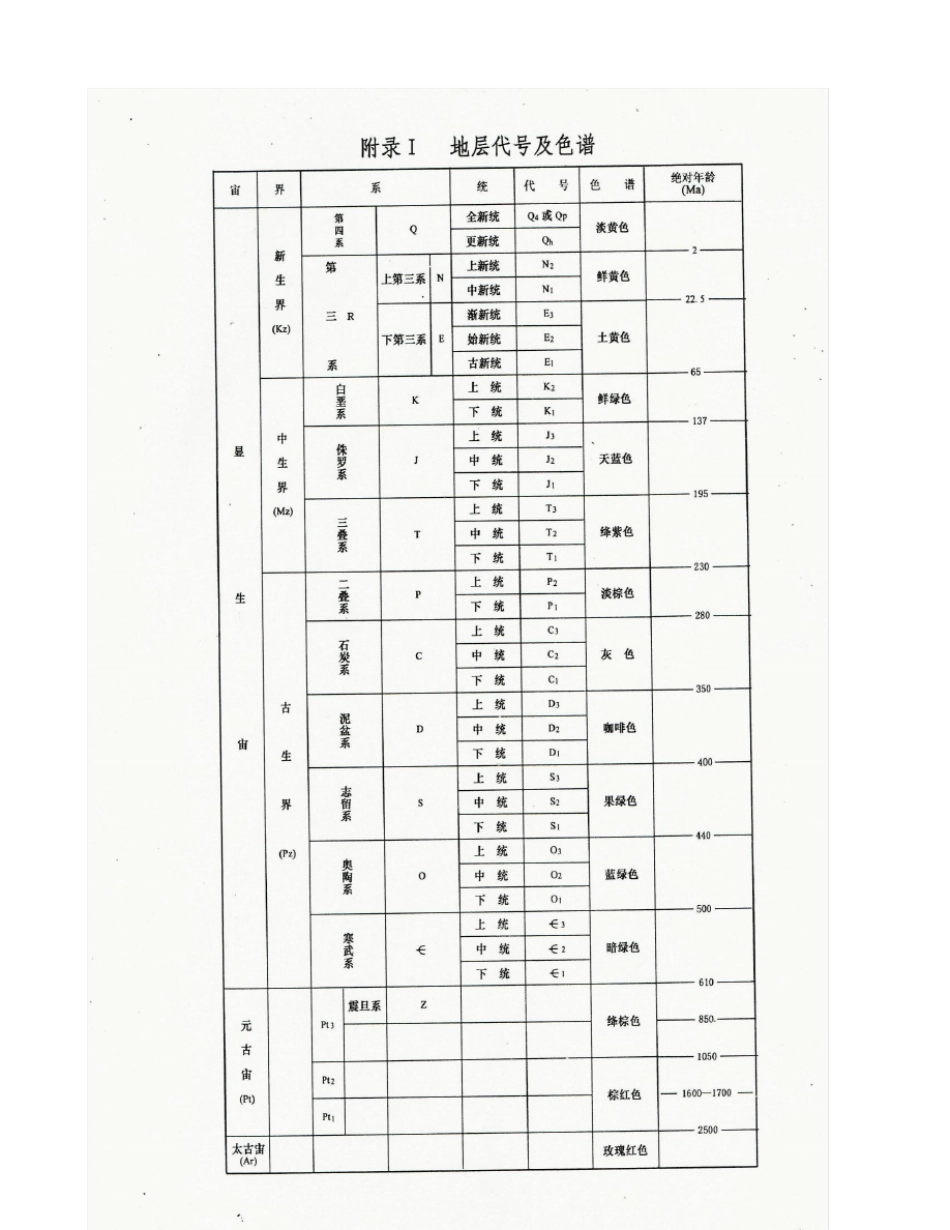

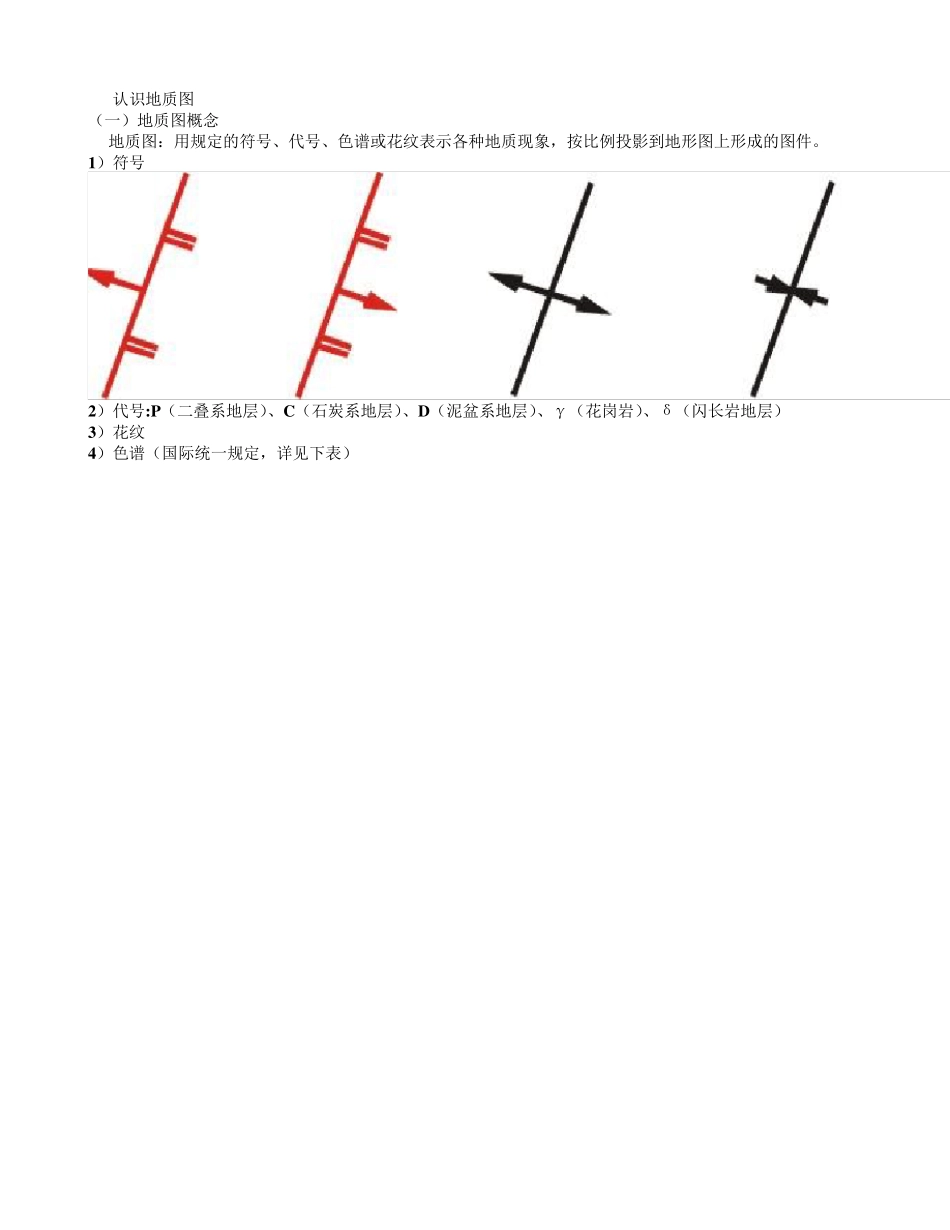

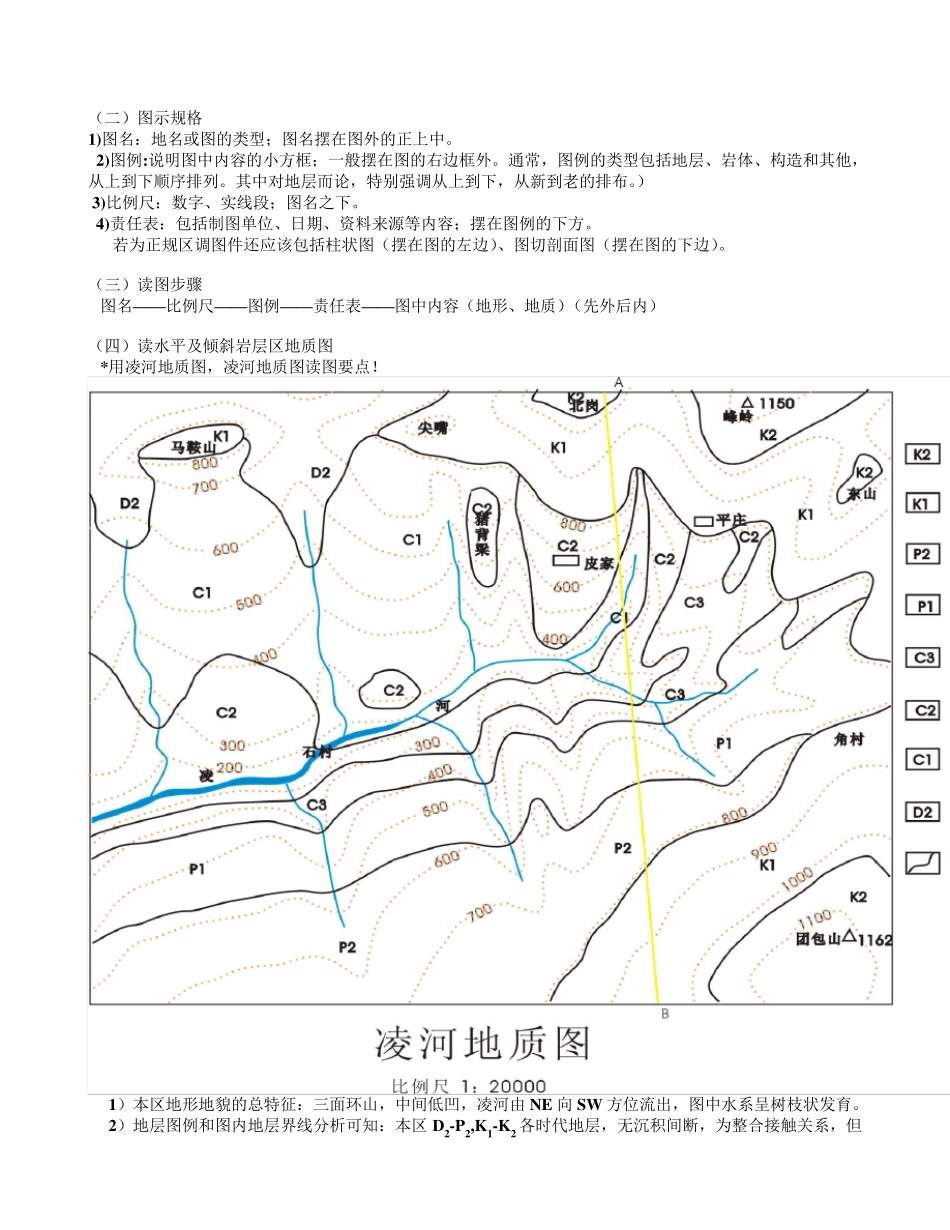

认识地质图 （一）地质图概念 地质图：用规定的符号、代号、色谱或花纹表示各种地质现象，按比例投影到地形图上形成的图件。 1）符号 2）代号:P（二叠系地层）、C（石炭系地层）、D（泥盆系地层）、γ（花岗岩）、δ（闪长岩地层） 3）花纹 4）色谱（国际统一规定，详见下表） （二）图示规格 1)图名：地名或图的类型；图名摆在图外的正上中。 2)图例:说明图中内容的小方框；一般摆在图的右边框外。通常，图例的类型包括地层、岩体、构造和其他，从上到下顺序排列。其中对地层而论，特别强调从上到下，从新到老的排布。） 3)比例尺：数字、实线段；图名之下。 4)责任表：包括制图单位、日期、资料来源等内容；摆在图例的下方。 若为正规区调图件还应该包括柱状图（摆在图的左边）、图切剖面图（摆在图的下边）。 （三）读图步骤 图名——比例尺——图例——责任表——图中内容（地形、地质）（先外后内） （四）读水平及倾斜岩层区地质图 *用凌河地质图，凌河地质图读图要点！ 1）本区地形地貌的总特征：三面环山，中间低凹，凌河由 NE 向 SW 方位流出，图中水系呈树枝状发育。 2）地层图例和图内地层界线分析可知：本区 D2-P2,K1-K2 各时代地层，无沉积间断，为整合接触关系，但是，K1 与P2 间缺失了三叠系、侏罗系沉积物，由此可见K1 与P2 间为不整合接触关系。 3）进入图内详细分析可知， K1 与P2 为角度不整合接触（依据K1 底面界线与下伏D2-P2 地层界线呈斜交关系）。 4）K1-K2 地层界线与等高线呈平行关系，说明K1-K2 地层为水平岩层。 5） D2-P2 地层界线与等高线呈“V”字形相交，说明D2-P2 地层为倾斜岩层。 实习二 在地形地质图上利用等高线求产状 一、“四点法”求产状 1、原理 1）Ⅰ-Ⅰ、Ⅱ-Ⅱ分别为100m 、150m 高程的岩层走向线。 2）AC 为岩层的倾向； 3）α为岩层的倾角 由此可知：只要能作同一层面不同高程相邻的两条走向线，再根据其高程和水平距，即可求出岩层的产状。 2、求解步骤 1）在平面图中画出 100m 和 150m 高程的两条走向线。 2）画倾向线（作两走向线的垂线，由高到低）。3）画α角的对边线BC（两走向线的高差，将实际距离换算为平面图距离）。 4）连接AB，注明α角。 二、用三点法在地形地质图上求产状 １、求解原理 1）在最高点A 和最低点C 间的连线上找到与中间点B 等高的一点D。 2）连接DB，为一条走向线；过A 或C 做与DB 平行的另一条走...
