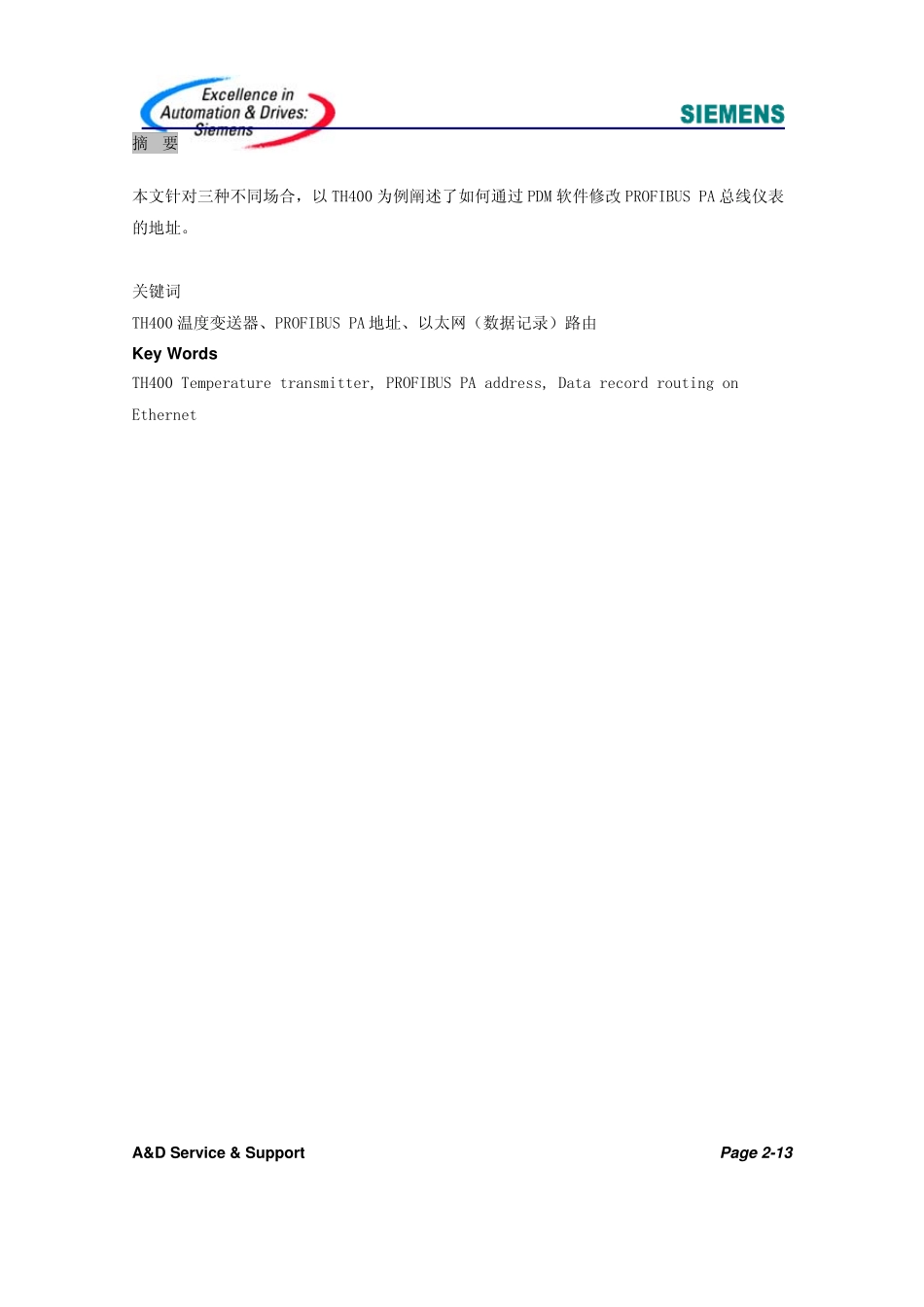

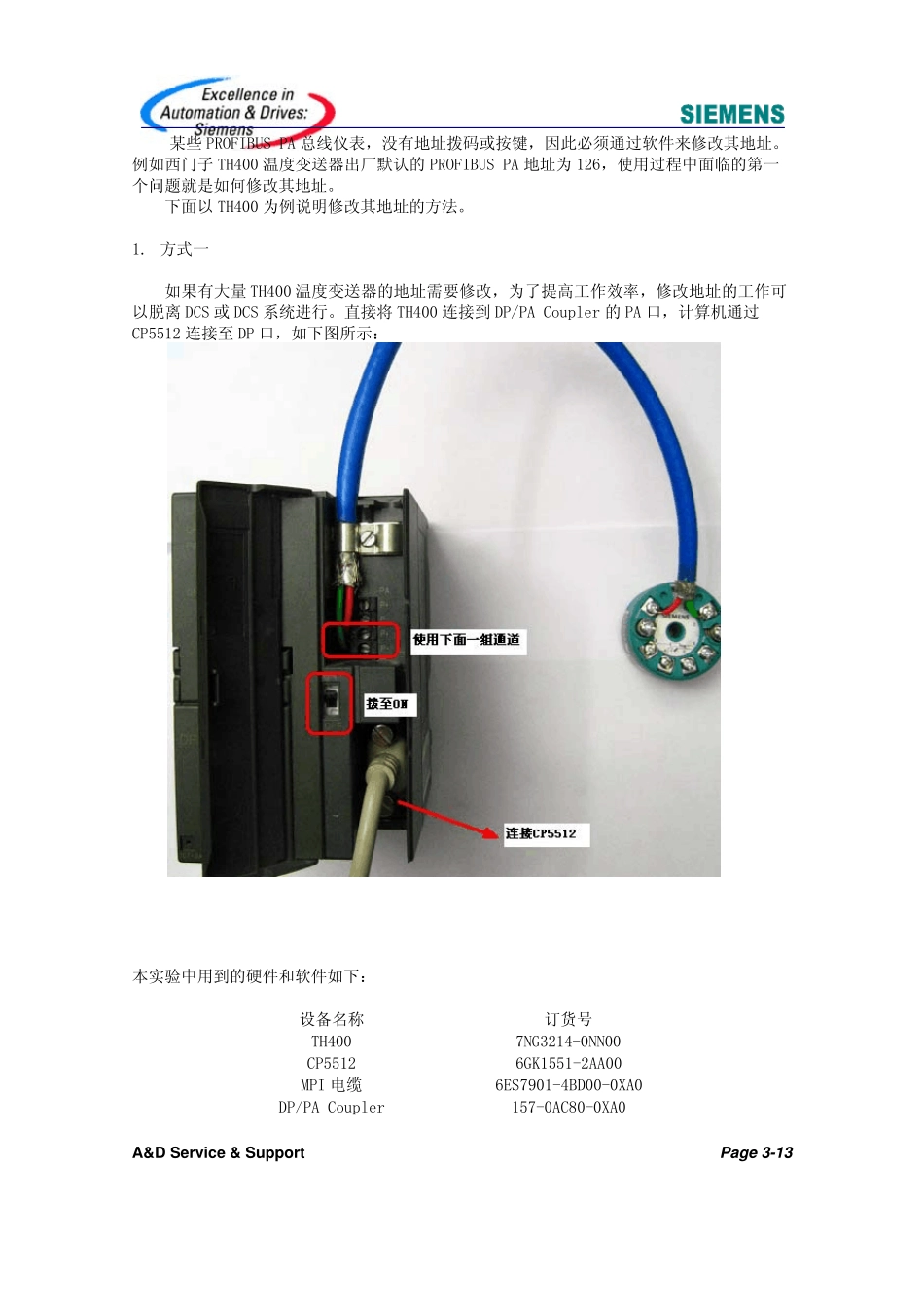

如何通过PDM 软件修改PROFIBUS PA 仪表地址 How to modify the address of PROFIBUS PA instrument FAQ Edition (2008-8 月) A&D Service & Support Page 2-13 摘 要 本文针对三种不同场合,以TH400 为例阐述了如何通过PDM 软件修改PROFIBUS PA 总线仪表的地址。 关键词 TH400 温度变送器、PROFIBUS PA 地址、以太网(数据记录)路由 Key Words TH400 Temperature transmitter, PROFIBUS PA address, Data record routing on Ethernet A&D Service & Support Page 3-13 某些PROFIBUS PA 总线仪表,没有地址拨码或按键,因此必须通过软件来修改其地址。例如西门子 TH400 温度变送器出厂默认的 PROFIBUS PA 地址为 126,使用过程中面临的第一个问题就是如何修改其地址。 下面以 TH400 为例说明修改其地址的方法。 1. 方式一 如果有大量 TH400 温度变送器的地址需要修改,为了提高工作效率,修改地址的工作可以脱离 DCS 或DCS 系统进行。直接将 TH400 连接到 DP/PA Coupler 的 PA 口,计算机通过CP5512 连接至 DP 口,如下图所示: 本实验中用到的硬件和软件如下: 设备名称 订货号 TH400 7NG3214-0NN00 CP5512 6GK1551-2AA00 MPI 电缆 6ES7901-4BD00-0XA0 DP/PA Coupler 157-0AC80-0XA0 A&D Service & Support Page 4-13 软件 版本 PDM V6.0 SP3 (1) 在SIMATIC Manager 或SIMATIC NET 中设置Set PC/PG Interface,注意此时DP 口的通信速率必须改为45.45Kbps。 (2) 从启动菜单选择 Manage device catalog 导入 TH400 DD 文件,如下图所示: 选择 Browse,找到 TH400 DD 文件所在的文件夹,点击 OK 即可。 A&D Service & Support Page 5-13 (3) 从启动菜单中选择LifeList,如下图所示: 通信接口选择PROFIBUS: 选择start 后,LifeList 开始扫描网络设备,扫描过程中DP/PA Coupler 模块上的PA 指示灯闪烁。 A&D Service & Support Page 6-13 (4) 鼠标点击地址126,右键选择Assign Address,为设备重新分配地址。 输入新地址后,点击Assign Address 即可。重新点击start,进行扫描后,可以看到设备地址已经改为36. 双击地址36 打开PDM 修改TH400 参数即可(注意:选择specialist 登陆,以便获得更多操作权限) 2. 方式二 如果整个DCS 系统已经安装完毕,此时若修改T...
