成品支吊架安装指导手册(1)

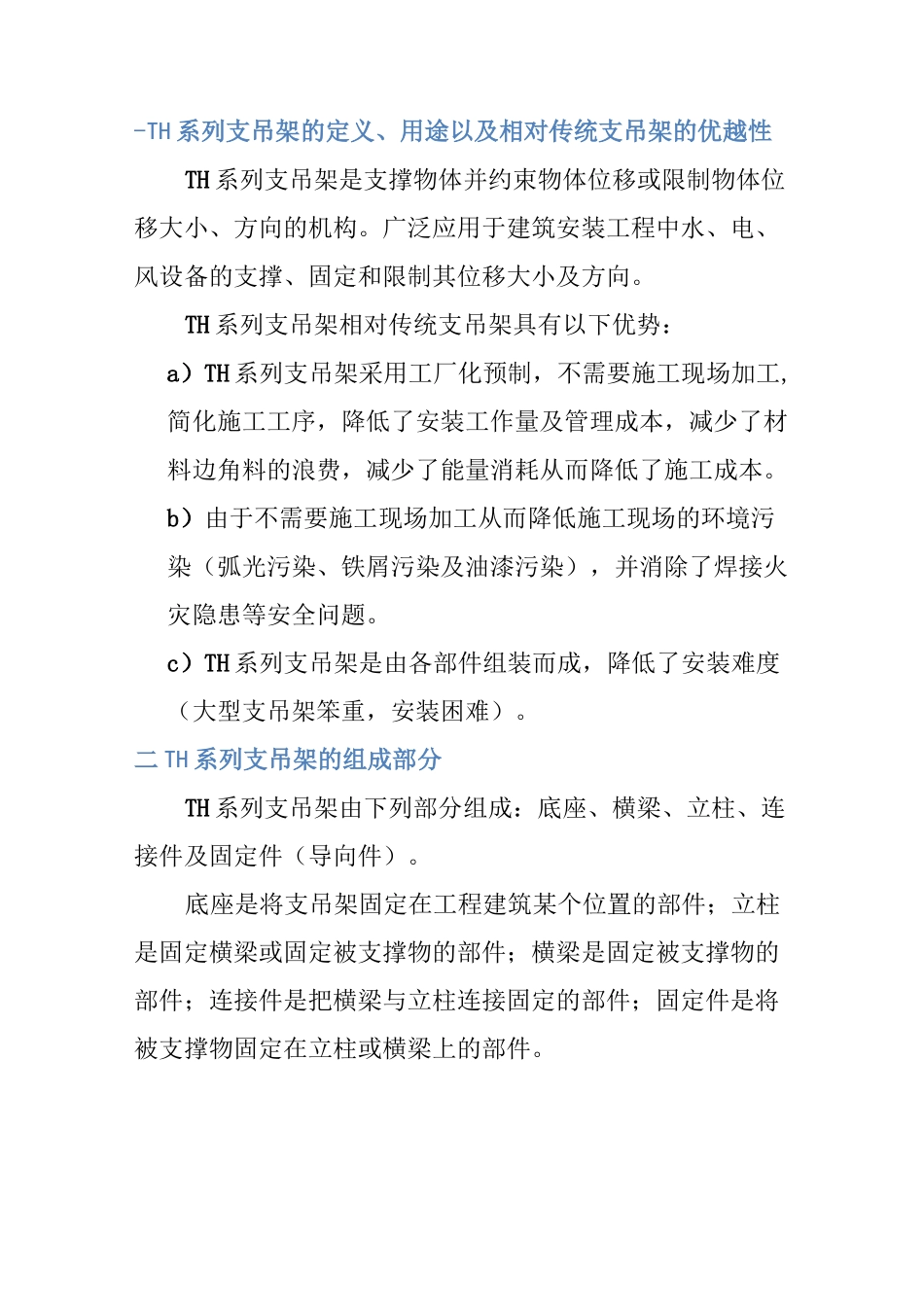

安装指导手册-TH 系列支吊架的定义、用途以及相对传统支吊架的优越性TH 系列支吊架是支撑物体并约束物体位移或限制物体位移大小、方向的机构。广泛应用于建筑安装工程中水、电、风设备的支撑、固定和限制其位移大小及方向。TH 系列支吊架相对传统支吊架具有以下优势：a）TH 系列支吊架采用工厂化预制，不需要施工现场加工,简化施工工序，降低了安装工作量及管理成本，减少了材料边角料的浪费，减少了能量消耗从而降低了施工成本。b）由于不需要施工现场加工从而降低施工现场的环境污染（弧光污染、铁屑污染及油漆污染），并消除了焊接火灾隐患等安全问题。c）TH 系列支吊架是由各部件组装而成，降低了安装难度（大型支吊架笨重，安装困难）。二 TH 系列支吊架的组成部分TH 系列支吊架由下列部分组成：底座、横梁、立柱、连接件及固定件（导向件）。底座是将支吊架固定在工程建筑某个位置的部件；立柱是固定横梁或固定被支撑物的部件；横梁是固定被支撑物的部件；连接件是把横梁与立柱连接固定的部件；固定件是将被支撑物固定在立柱或横梁上的部件。三 TH 系列支吊架的各种型式1 悬臂支架2 门型支吊架（横梁可以是多层；立柱可以是丝杆；门型支架可以用于管道、桥架母线及风管竖直安装）3 双门或多门支吊架（横梁可以是多层；立柱可以是丝杆;门型支架可以用于管道、桥架母线及风管竖直安装）11Iffli1111i_LcTv5J?1™4四 TH 系列支吊架的选型（一）支吊架选型流程（二）支吊架选型步骤支架设计中只考虑地震荷载，不考虑风荷载。按地震设防烈度 S8 度计算地震作用，8 度时基本地震加速度为 0.2g,即垂直荷载需增加 0.2 倍。考虑制造、安装等因素，支吊架所受垂直荷载采用管架间距的标准荷载乘 1.35 的荷载分项系数。支吊架所受水平荷载按垂直荷载的 0.3 倍计算。综上可得设计垂直荷载为管架间距内管线重量的 1.55 倍,1.55 即为安全系数。1、根据管道、桥架母线及风管走向、排布及与房屋结构的关系确定支吊架的型式。2、确定支吊架横梁的型号1) 横梁需承载重量计算a)管道确定支吊架间距，计算出每付支吊架每根横梁所要承担的管道重量合计，包括空管重量、管道装满介质(水)后的介质重量，需要保温的管道还要加上保温层的重量及以上各项之和的10%。b)桥架及母线确定支吊架间距，计算出每付支吊架每根横梁所要承担的桥架(母线)重量合计，桥架包括桥架重量及桥架内电缆重量。c)风管确定支吊架间距，计算出每付支吊架每根横梁所...
