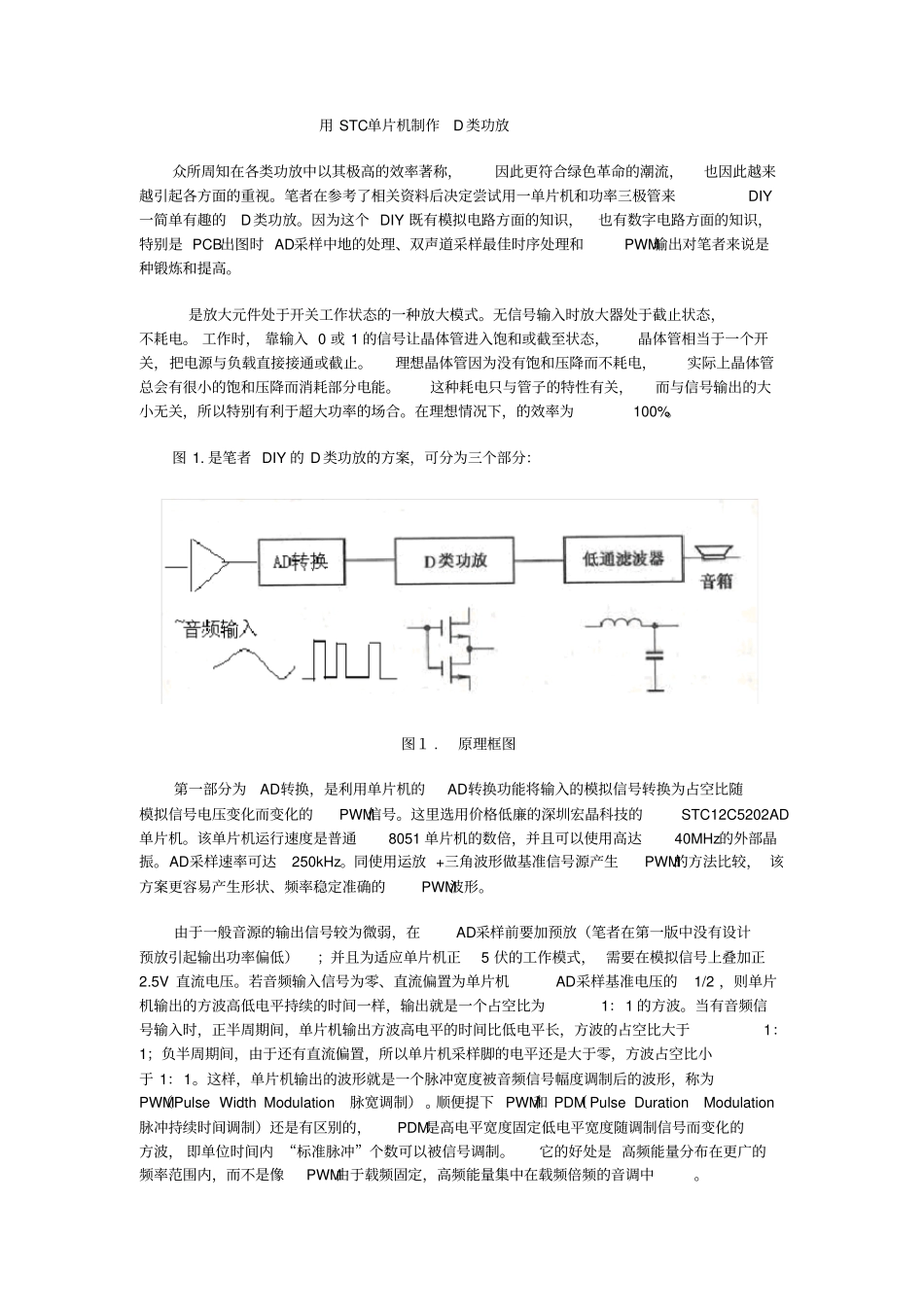

用STC单片机制作D类功放_第1页
1/5

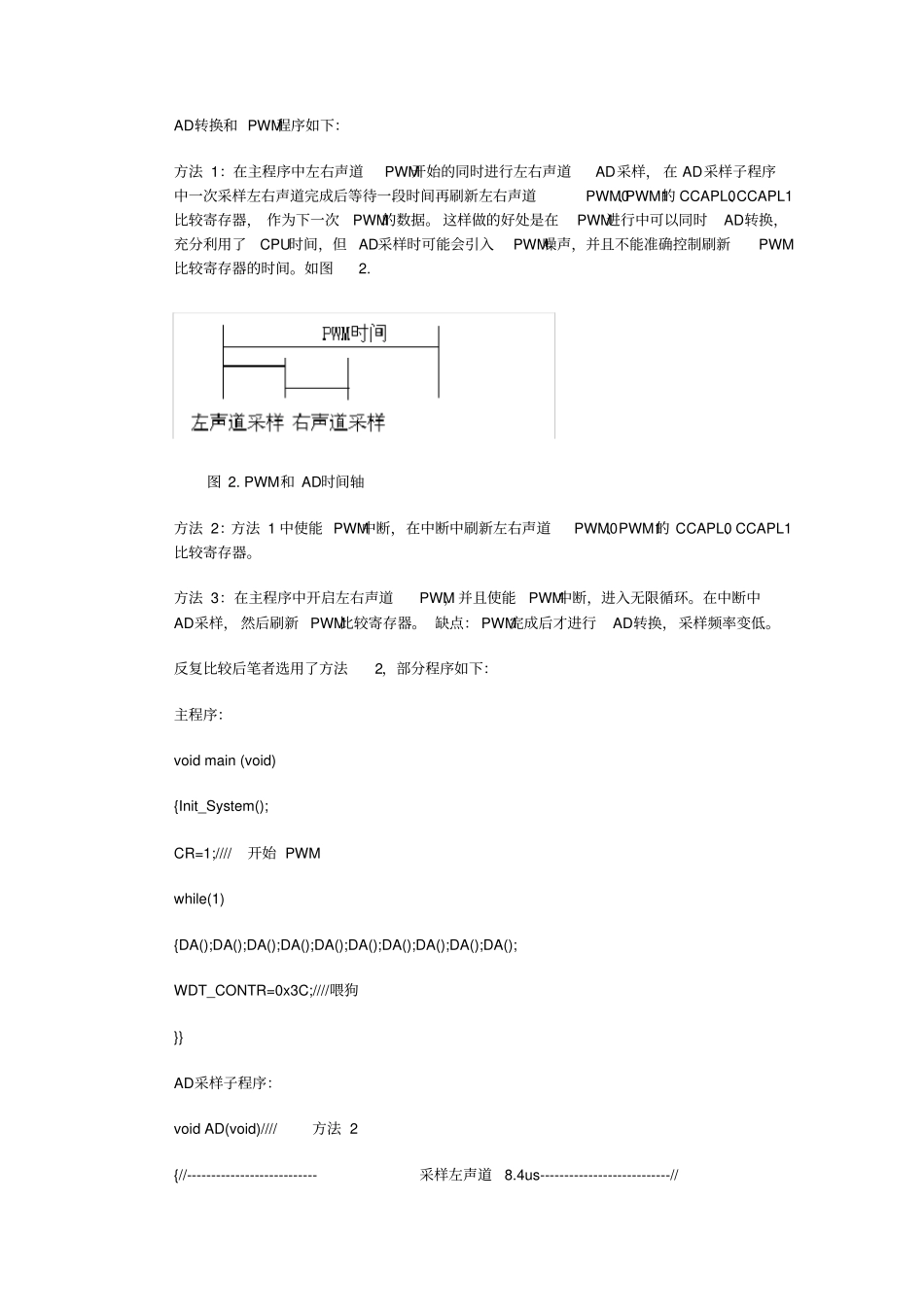

用STC单片机制作D类功放_第2页
2/5

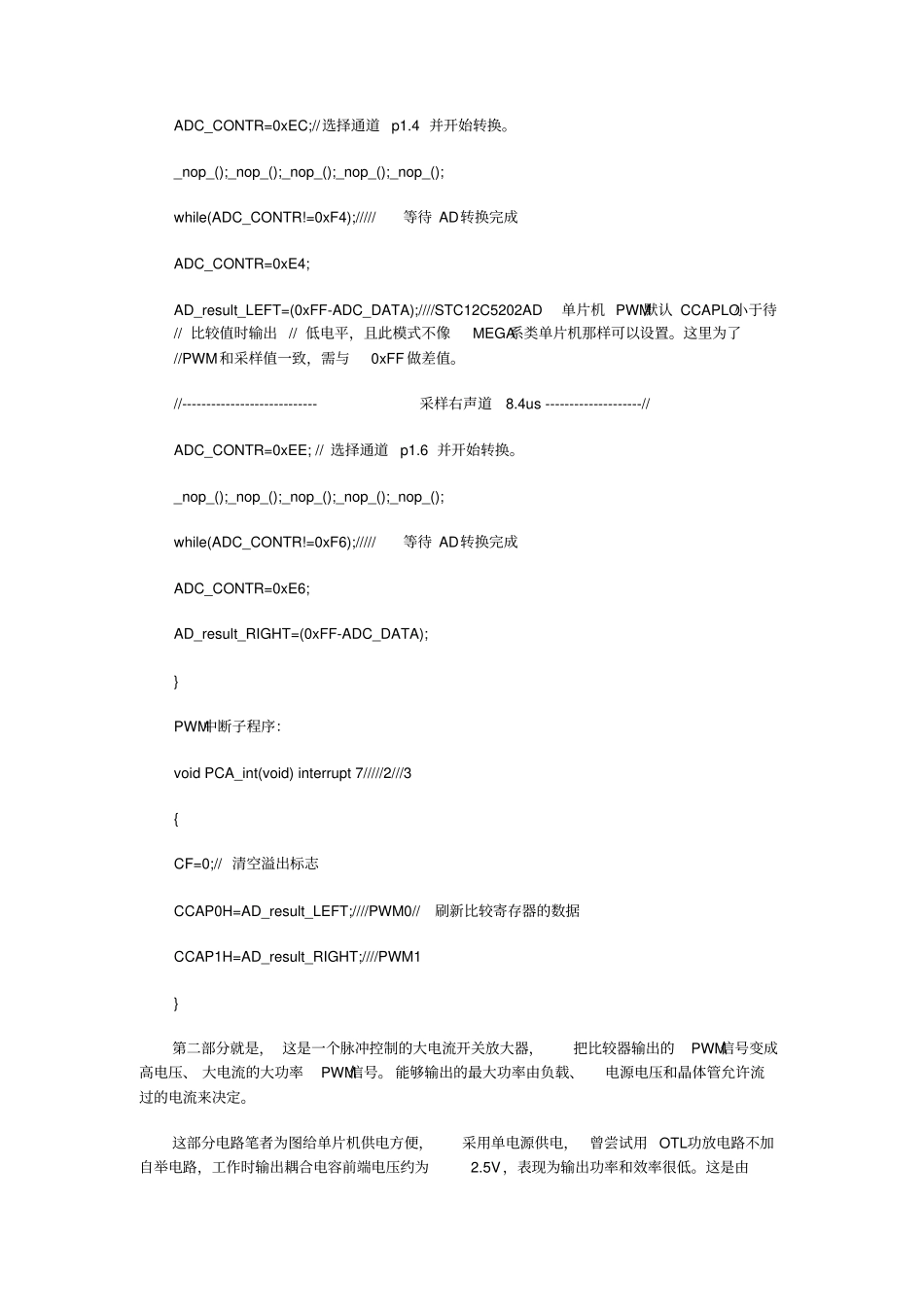

用STC单片机制作D类功放_第3页
3/5
用 STC单片机制作D类功放众所周知在各类功放中以其极高的效率著称,因此更符合绿色革命的潮流,也因此越来越引起各方面的重视。笔者在参考了相关资料后决定尝试用一单片机和功率三极管来DIY一简单有趣的D类功放。因为这个 DIY 既有模拟电路方面的知识,也有数字电路方面的知识,特别是 PCB出图时 AD采样中地的处理、双声道采样最佳时序处理和PWM输出对笔者来说是种锻炼和提高。是放大元件处于开关工作状态的一种放大模式。无信号输入时放大器处于截止状态,不耗电。 工作时, 靠输入 0 或 1 的信号让晶体管进入饱和或截至状态,晶体管相当于一个开关,把电源与负载直接接通或截止。理想晶体管因为没有饱和压降而不耗电,实际上晶体管总会有很小的饱和压降而消耗部分电能。这种耗电只与管子的特性有关,而与信号输出的大小无关,所以特别有利于超大功率的场合。在理想情况下,的效率为100%。图 1. 是笔者 DIY 的 D类功放的方案,可分为三个部分:图1 . 原理框图第一部分为AD转换,是利用单片机的AD转换功能将输入的模拟信号转换为占空比随模拟信号电压变化而变化的PWM信号。这里选用价格低廉的深圳宏晶科技的STC12C5202AD单片机。该单片机运行速度是普通8051 单片机的数倍,并且可以使用高达40MHz的外部晶振。AD采样速率可达250kHz。同使用运放 +三角波形做基准信号源产生PWM的方法比较, 该方案更容易产生形状、频率稳定准确的PWM波形。由于一般音源的输出信号较为微弱,在AD采样前要加预放(笔者在第一版中没有设计预放引起输出功率偏低);并且为适应单片机正5 伏的工作模式, 需要在模拟信号上叠加正2.5V 直流电压。若音频输入信号为零、直流偏置为单片机AD采样基准电压的1/2 ,则单片机输出的方波高低电平持续的时间一样,输出就是一个占空比为1:1 的方波。当有音频信号输入时,正半周期间,单片机输出方波高电平的时间比低电平长,方波的占空比大于1:1;负半周期间,由于还有直流偏置,所以单片机采样脚的电平还是大于零,方波占空比小于 1:1。这样,单片机输出的波形就是一个脉冲宽度被音频信号幅度调制后的波形,称为PWM(Pulse Width Modulation脉宽调制) 。顺便提下 PWM和 PDM(Pulse Duration Modulation脉冲持续时间调制)还是有区别的,PDM是高电平宽度固定低电平宽度随调制信号而变化的方波, 即单位时间内 “标准脉冲”个数可以被信号调制。它的好处是 高频能量分布在更广的频率范围内,...
