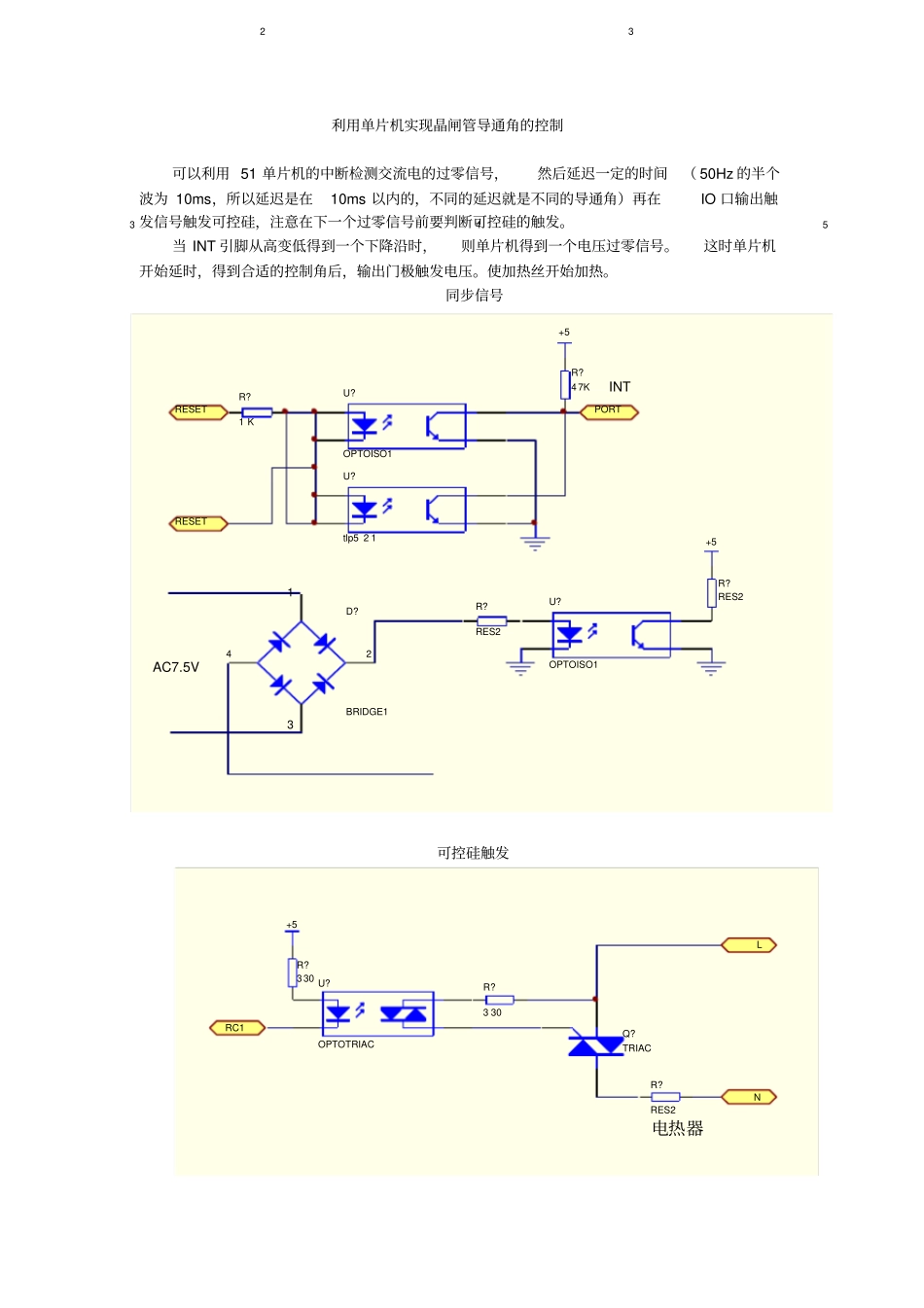

利用单片机实现晶闸管导通角的控制可以利用 51 单片机的中断检测交流电的过零信号，然后延迟一定的时间（ 50Hz 的半个波为 10ms，所以延迟是在10ms 以内的，不同的延迟就是不同的导通角）再在IO 口输出触发信号触发可控硅，注意在下一个过零信号前要判断可控硅的触发。当 INT 引脚从高变低得到一个下降沿时，则单片机得到一个电压过零信号。这时单片机开始延时，得到合适的控制角后，输出门极触发电压。使加热丝开始加热。同步信号可控硅触发32U?OPTOISO1U?tlp5 2 1U?OPTOISO11234D?BRIDGE1R?1 KR?47KR?RES2R?RES2+5PORTRESETRESETINT+5AC7.5V543Q?TRIACU?OPTOTRIACR?330+5RC1R?3 30LNR?RES2电热器
