用掠入射法测定三棱镜和液体的折射率

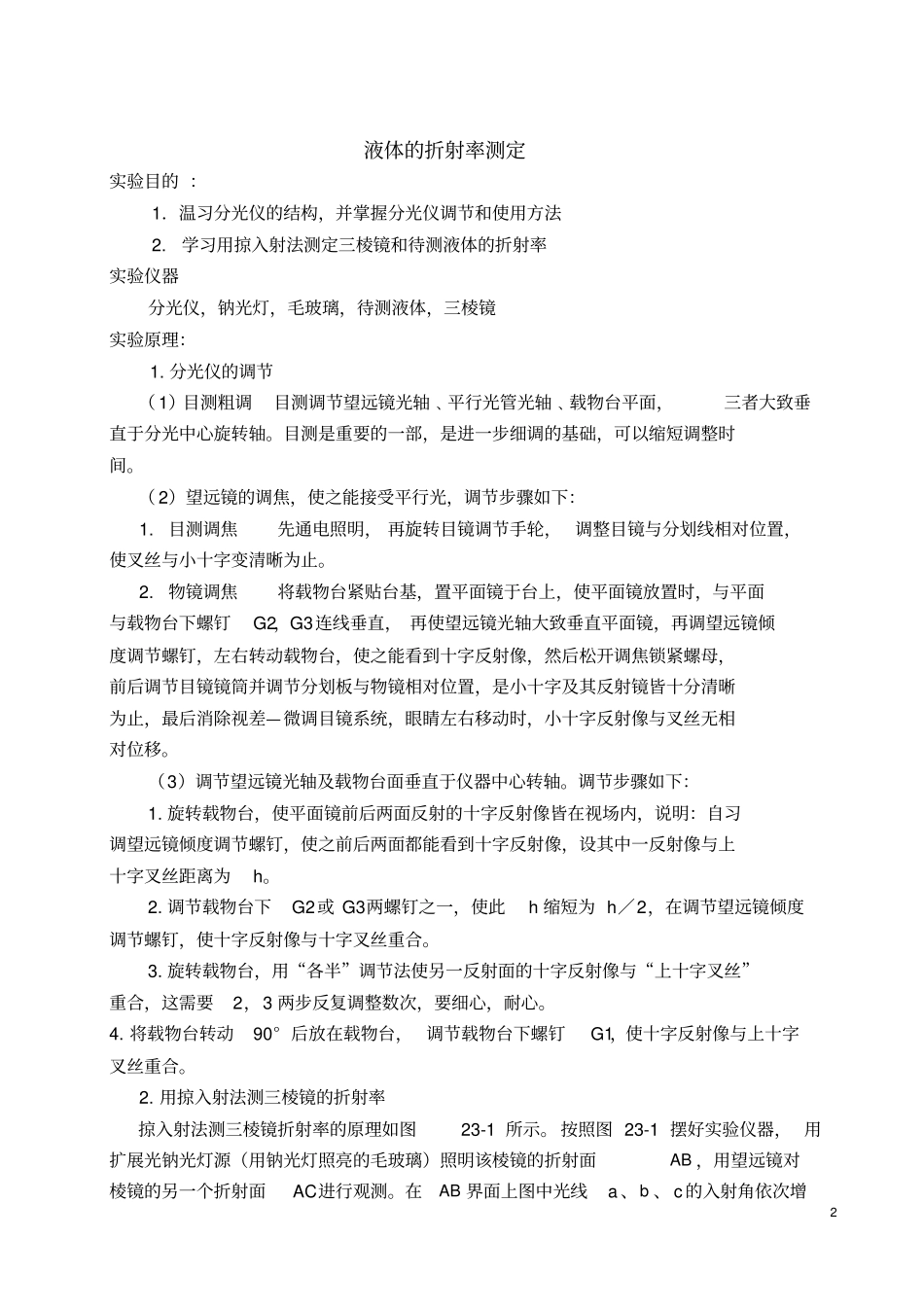

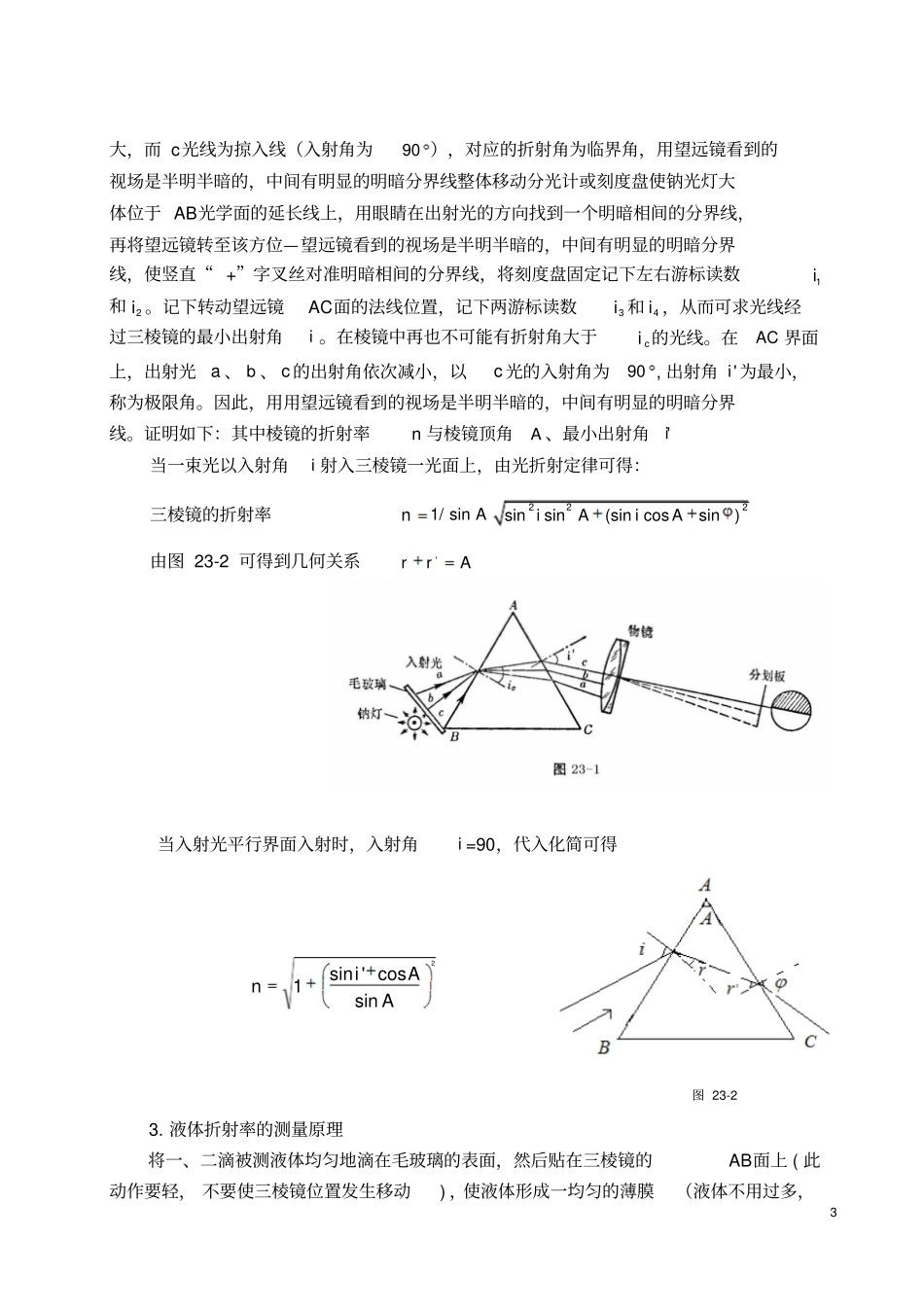

1 评分 ：明哥亲情奉献！！！！！大学物理实验设计性实验实验报告实验题目 ：液体折射率的测定茂名学院物理系大学物理实验室班级：姓名：学号 ：指导教师 ：2 液体的折射率测定实验目的 ：1．温习分光仪的结构，并掌握分光仪调节和使用方法2. 学习用掠入射法测定三棱镜和待测液体的折射率实验仪器分光仪，钠光灯，毛玻璃，待测液体，三棱镜实验原理：1. 分光仪的调节（ 1）目测粗调目测调节望远镜光轴﹑平行光管光轴﹑载物台平面，三者大致垂直于分光中心旋转轴。目测是重要的一部，是进一步细调的基础，可以缩短调整时间。（ 2）望远镜的调焦，使之能接受平行光，调节步骤如下： 1.目测调焦先通电照明， 再旋转目镜调节手轮， 调整目镜与分划线相对位置，使叉丝与小十字变清晰为止。 2.物镜调焦将载物台紧贴台基，置平面镜于台上，使平面镜放置时，与平面与载物台下螺钉G2，G3连线垂直， 再使望远镜光轴大致垂直平面镜，再调望远镜倾度调节螺钉，左右转动载物台，使之能看到十字反射像，然后松开调焦锁紧螺母，前后调节目镜镜筒并调节分划板与物镜相对位置，是小十字及其反射镜皆十分清晰为止，最后消除视差—微调目镜系统，眼睛左右移动时，小十字反射像与叉丝无相对位移。（3）调节望远镜光轴及载物台面垂直于仪器中心转轴。调节步骤如下：1. 旋转载物台，使平面镜前后两面反射的十字反射像皆在视场内，说明：自习调望远镜倾度调节螺钉，使之前后两面都能看到十字反射像，设其中一反射像与上十字叉丝距离为h。2. 调节载物台下G2或 G3两螺钉之一，使此h 缩短为 h／2，在调节望远镜倾度调节螺钉，使十字反射像与十字叉丝重合。3. 旋转载物台，用“各半”调节法使另一反射面的十字反射像与“上十字叉丝”重合，这需要2，3 两步反复调整数次，要细心，耐心。4. 将载物台转动90° 后放在载物台， 调节载物台下螺钉G1，使十字反射像与上十字叉丝重合。2. 用掠入射法测三棱镜的折射率掠入射法测三棱镜折射率的原理如图23-1 所示。 按照图 23-1 摆好实验仪器， 用扩展光钠光灯源（用钠光灯照亮的毛玻璃）照明该棱镜的折射面AB ，用望远镜对棱镜的另一个折射面AC进行观测。在AB 界面上图中光线a 、b 、 c 的入射角依次增3 大，而 c光线为掠入线（入射角为90 ），对应的折射角为临界角，用望远镜看到的视场是半明半暗的，中间有明显的明暗分界线整体移动分光计或刻度盘使钠光灯大体位于 AB光学面的延长线上，用...
