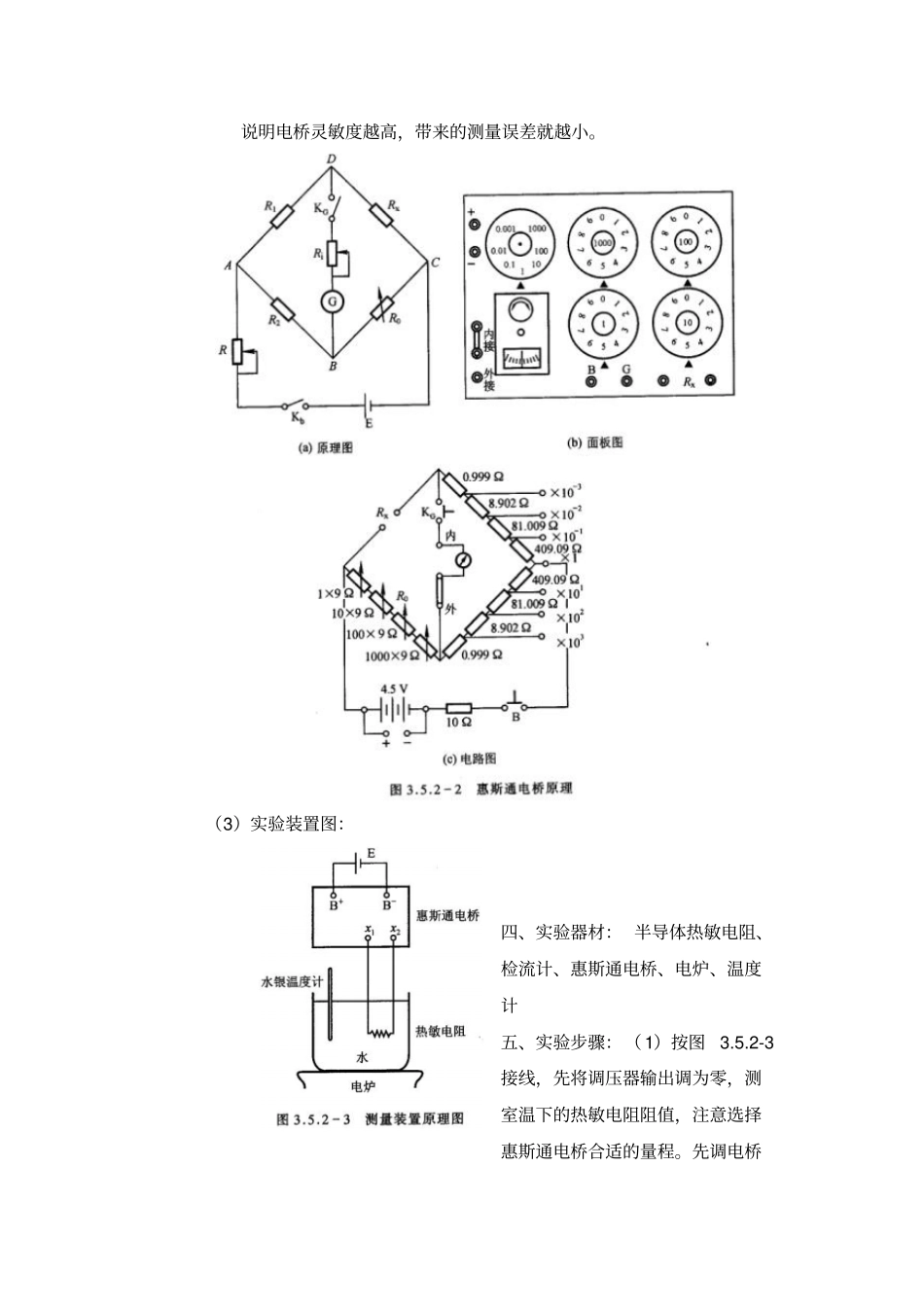

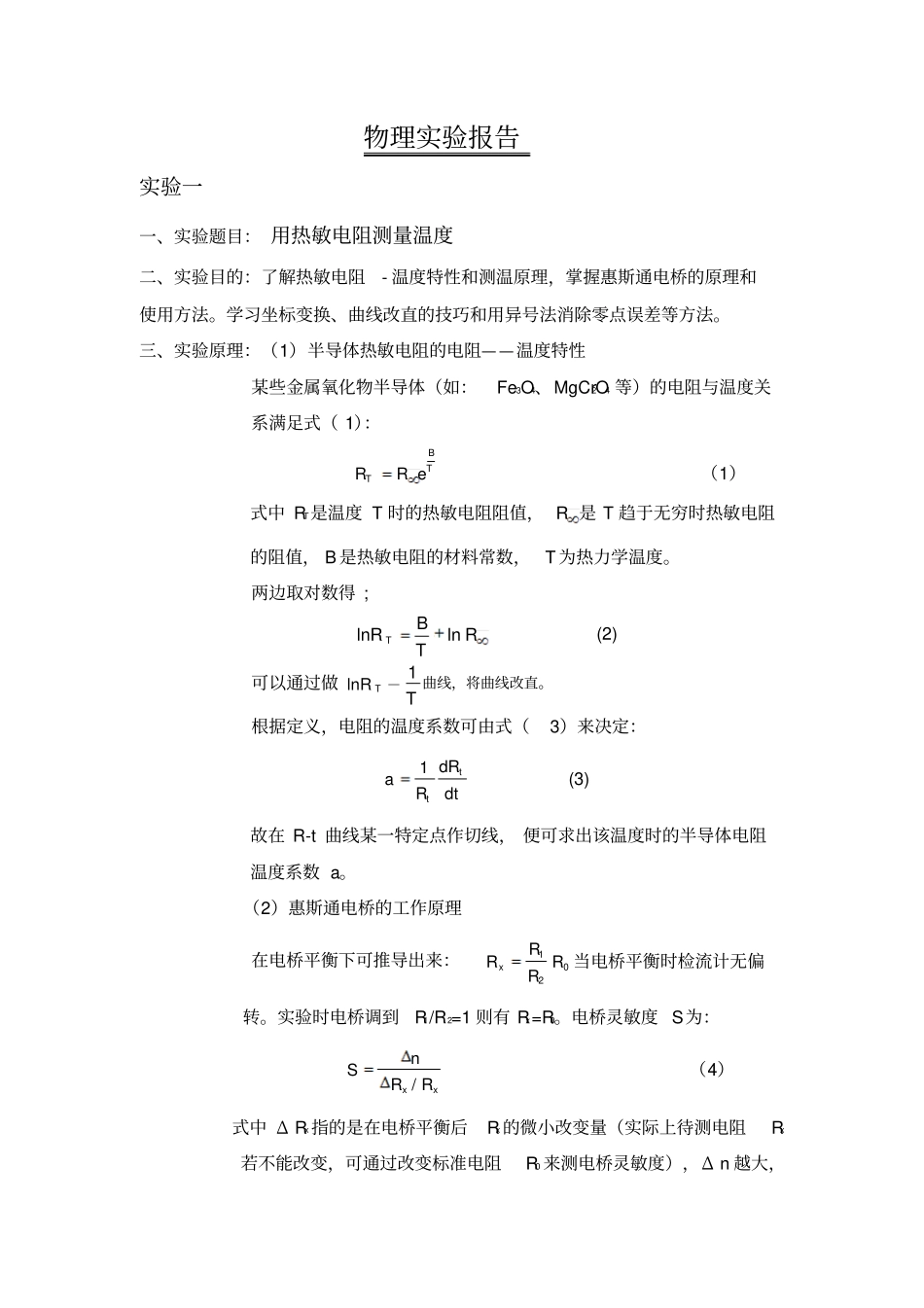

物理实验报告实验一一、实验题目: 用热敏电阻测量温度二、实验目的:了解热敏电阻- 温度特性和测温原理,掌握惠斯通电桥的原理和使用方法。学习坐标变换、曲线改直的技巧和用异号法消除零点误差等方法。三、实验原理:(1)半导体热敏电阻的电阻——温度特性某些金属氧化物半导体(如:Fe3O4、MgCr2O4 等)的电阻与温度关系满足式( 1):TBTeRR(1)式中 RT是温度 T 时的热敏电阻阻值, R 是 T 趋于无穷时热敏电阻的阻值, B 是热敏电阻的材料常数,T 为热力学温度。两边取对数得 ; RTBlnlnR T (2) 可以通过做TlnR-T1 曲线,将曲线改直。根据定义,电阻的温度系数可由式(3)来决定:dtdRRatt1 (3) 故在 R-t 曲线某一特定点作切线, 便可求出该温度时的半导体电阻温度系数 a。(2)惠斯通电桥的工作原理在电桥平衡下可推导出来:021 RRRRx当电桥平衡时检流计无偏转。实验时电桥调到R1/R2=1 则有 Rx=R0。电桥灵敏度 S为:xxRRnS/(4)式中 Δ Rx指的是在电桥平衡后Rx的微小改变量(实际上待测电阻Rx若不能改变,可通过改变标准电阻R0 来测电桥灵敏度),Δ n 越大,说明电桥灵敏度越高,带来的测量误差就越小。(3)实验装置图:四、实验器材: 半导体热敏电阻、检流计、惠斯通电桥、电炉、温度计五、实验步骤:( 1)按图3.5.2-3接线,先将调压器输出调为零,测室温下的热敏电阻阻值,注意选择惠斯通电桥合适的量程。先调电桥至平衡得 R0,改变 R0 为 R0+Δ R0,使检流计偏转一格,求出电桥灵敏度; 再将 R0改变为 R0- Δ R0,使检流计反方向偏转一格,求电桥灵敏度 (因为人工所调平衡可能存在误差,而正反测量以后可以减小这种误差)(2)调节变压器输出进行加温,从15℃开始每隔5℃测量一次Rt,直到 85℃。撤去电炉,使水温慢冷却,测量降温过程中,各对应温度点的 Rt。求升温和降温时的各R的平均值, 然后绘制出热敏电阻的 Rt-t 特性曲线六、实验数据记录:0RRR0RR01S2SS2165 2170 2162 433 721.7 577.3 . 表 3.5.2--1T( ℃) 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 T(K) 293 298 303 308 313 318 323 328 333 338 343 348 353 358 363 升TR( Ω ) 2165 1750 1430 1155 1005 815 705 605 520 440 380 330 295 251 218 表 3.5.2 — 2 T1 (102 ℃1 ) 5.0 4.0 3.3 2.9 2.5 2.2 2.0. 1.8 1.7 1.5 1...
