疏放八灰水钻孔施工安全技术措施VIP专享

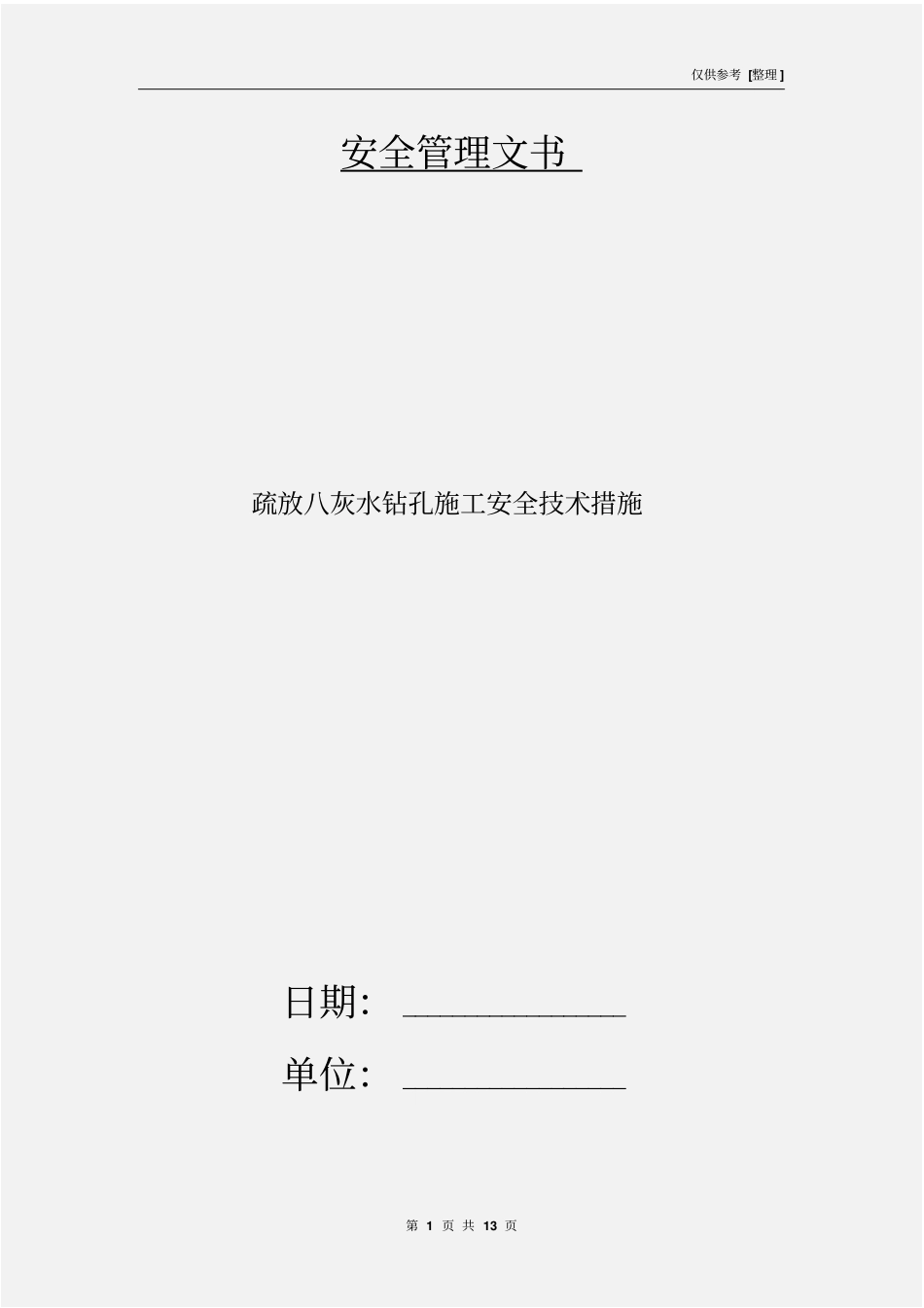

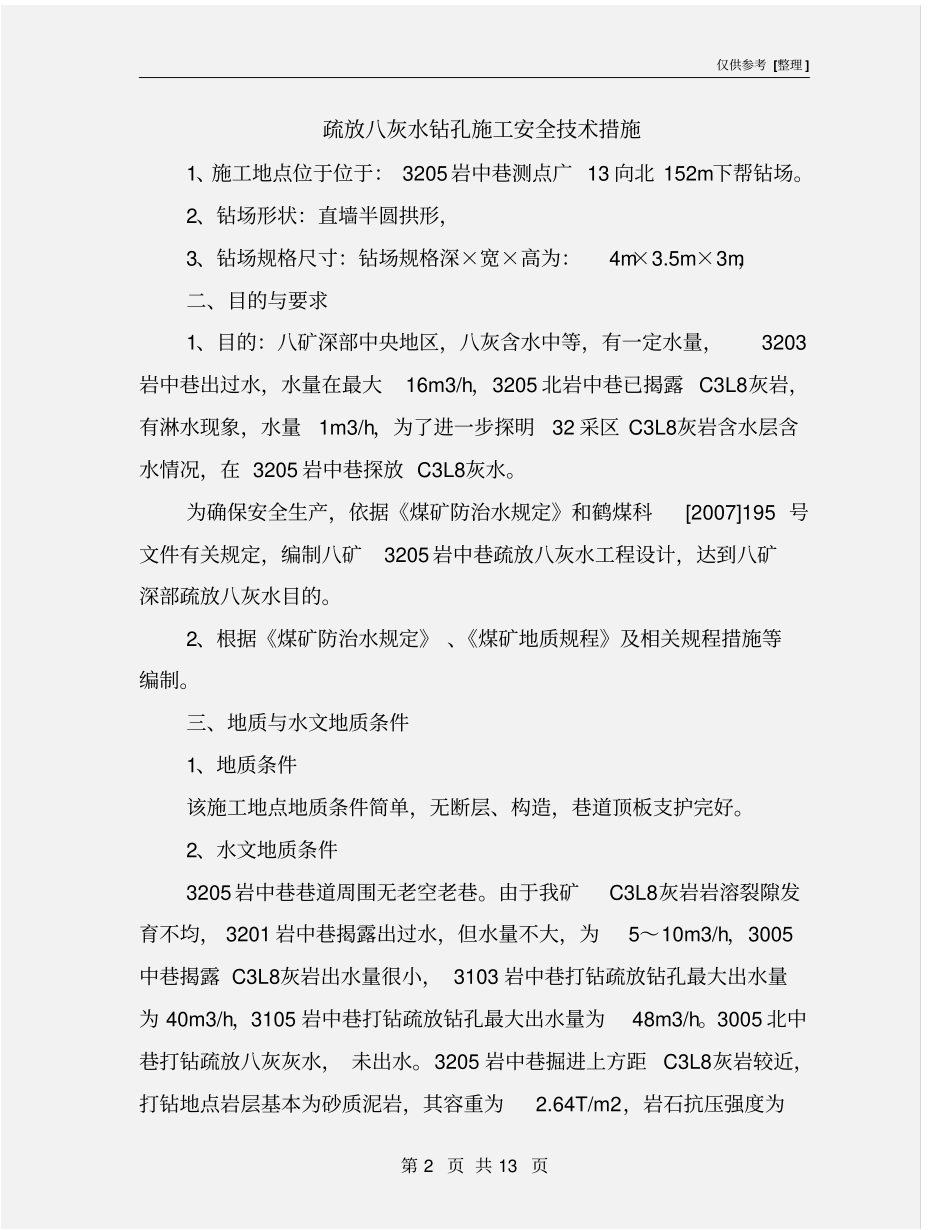

仅供参考 [整理 ] 第 1 页 共 13 页安全管理文书疏放八灰水钻孔施工安全技术措施日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 13 页疏放八灰水钻孔施工安全技术措施1、施工地点位于位于： 3205 岩中巷测点广 13 向北 152m下帮钻场。2、钻场形状：直墙半圆拱形，3、钻场规格尺寸：钻场规格深×宽×高为：4m×3.5m×3m，二、目的与要求1、目的：八矿深部中央地区，八灰含水中等，有一定水量，3203岩中巷出过水，水量在最大16m3/h，3205 北岩中巷已揭露 C3L8灰岩，有淋水现象，水量1m3/h，为了进一步探明32 采区 C3L8灰岩含水层含水情况，在 3205 岩中巷探放 C3L8灰水。为确保安全生产，依据《煤矿防治水规定》和鹤煤科[2007]195 号文件有关规定，编制八矿3205 岩中巷疏放八灰水工程设计，达到八矿深部疏放八灰水目的。2、根据《煤矿防治水规定》 、《煤矿地质规程》及相关规程措施等编制。三、地质与水文地质条件1、地质条件该施工地点地质条件简单，无断层、构造，巷道顶板支护完好。2、水文地质条件3205 岩中巷巷道周围无老空老巷。由于我矿C3L8灰岩岩溶裂隙发育不均， 3201 岩中巷揭露出过水，但水量不大，为5～10m3/h，3005中巷揭露 C3L8灰岩出水量很小， 3103 岩中巷打钻疏放钻孔最大出水量为 40m3/h，3105 岩中巷打钻疏放钻孔最大出水量为48m3/h。3005 北中巷打钻疏放八灰灰水， 未出水。3205 岩中巷掘进上方距C3L8灰岩较近，打钻地点岩层基本为砂质泥岩，其容重为2.64T/m2，岩石抗压强度为仅供参考 [整理 ] 第 3 页 共 13 页43.3MPa，抗拉强度为 4.03MPa，计算安全隔水厚度为5.7m，含水层水头压力为 0.63MPa，预计单孔最大出水量为55.8m3/h。C3L8灰岩含水层为承压岩溶水，其岩溶裂隙发育不均衡，有时含水量较大，一般是通过地质构造向掘进工作面进水，岩巷掘进直接揭露C3L8灰岩含水层， 为消除水害威胁， 需要对 C3L8灰岩含水层进行疏放。四﹑钻场及钻孔布置：1、钻场布设：本次疏放计划在3205 岩中巷布置一个钻场，位于3205 岩中巷测点广 13 向北 152m下帮位置。2、规格：钻场规格深×宽×高为：4m×3.5m×3m，断面为直墙半圆拱形状，采用锚网喷支护，树脂锚杆φ 20×2000mm，间距 700mm，排距 700mm，网用 1600mm×1800mm点焊金属网， S掘=12.14m2，S净=10.28m2。3、共布置四个钻孔分别为 : ①方位角 110° ﹑倾角 0° , 孔...
