疏水器steamtrap工作原理及安装要求

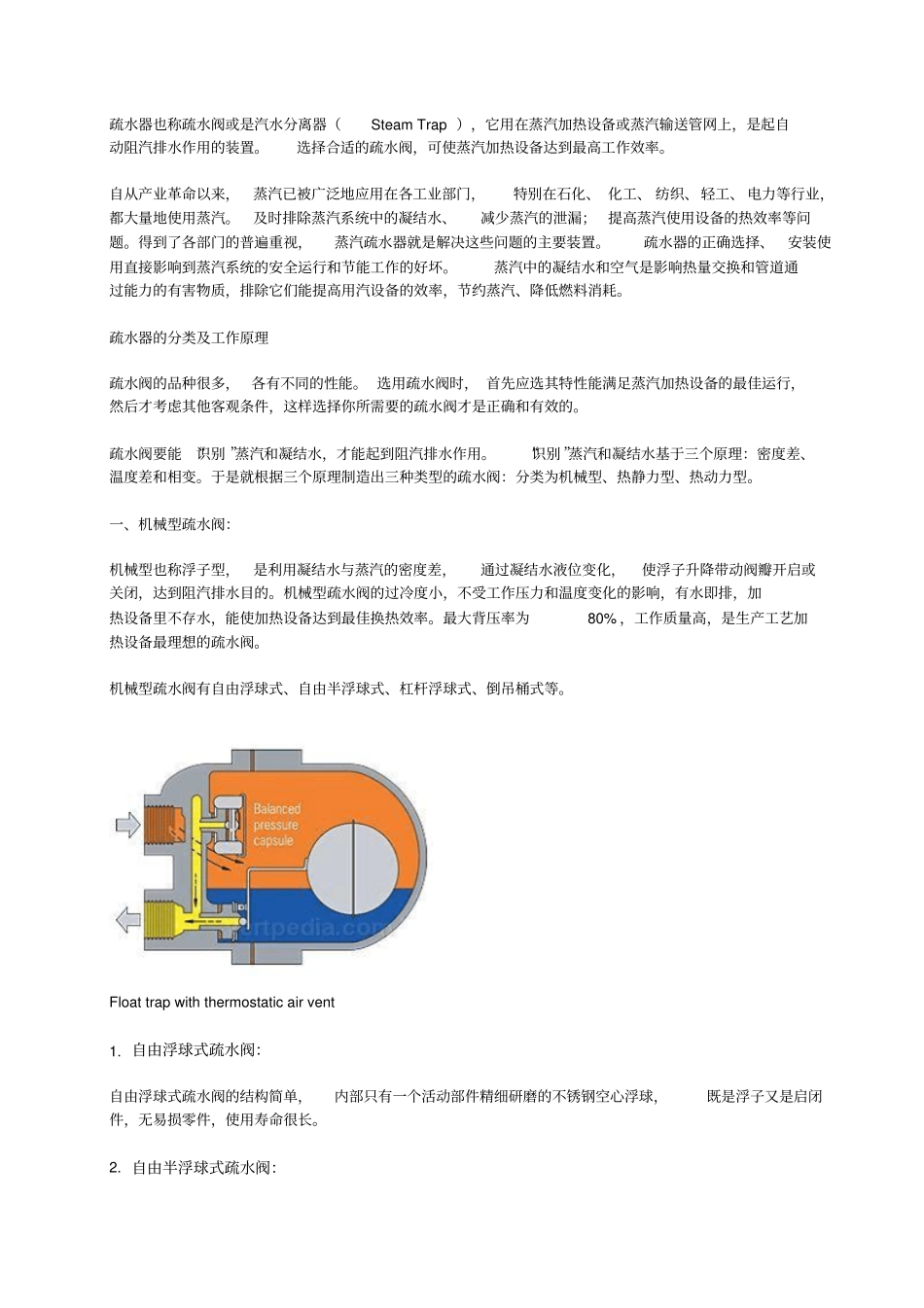

疏水器steamtrap工作原理及安装要求_第1页
1/8

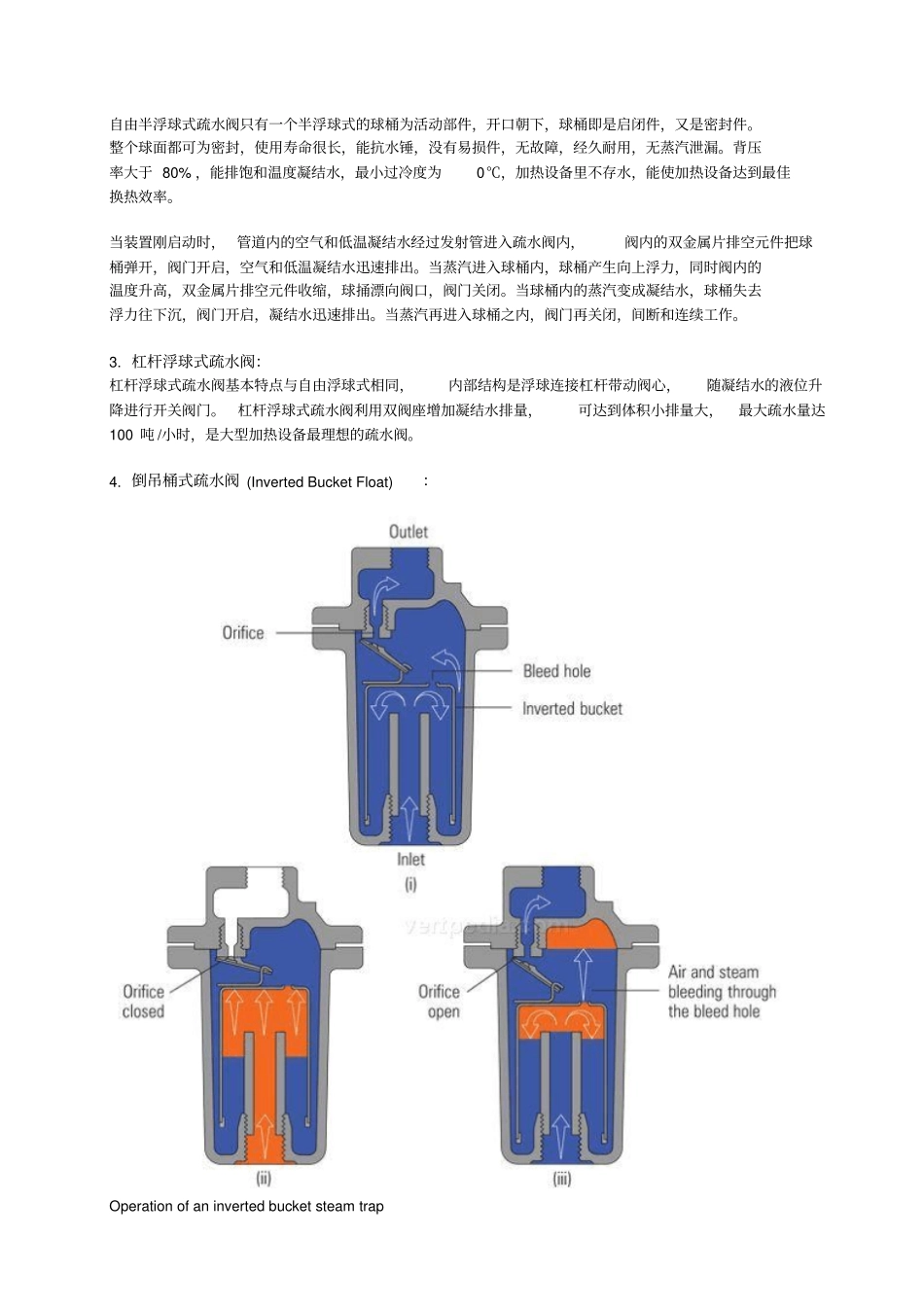

疏水器steamtrap工作原理及安装要求_第2页
2/8
疏水器steamtrap工作原理及安装要求_第3页
3/8
疏水器也称疏水阀或是汽水分离器(Steam Trap ),它用在蒸汽加热设备或蒸汽输送管网上,是起自动阻汽排水作用的装置。选择合适的疏水阀,可使蒸汽加热设备达到最高工作效率。自从产业革命以来,蒸汽已被广泛地应用在各工业部门,特别在石化、 化工、 纺织、轻工、 电力等行业,都大量地使用蒸汽。及时排除蒸汽系统中的凝结水、减少蒸汽的泄漏; 提高蒸汽使用设备的热效率等问题。得到了各部门的普遍重视,蒸汽疏水器就是解决这些问题的主要装置。疏水器的正确选择、安装使用直接影响到蒸汽系统的安全运行和节能工作的好坏。蒸汽中的凝结水和空气是影响热量交换和管道通过能力的有害物质,排除它们能提高用汽设备的效率,节约蒸汽、降低燃料消耗。疏水器的分类及工作原理疏水阀的品种很多, 各有不同的性能。 选用疏水阀时, 首先应选其特性能满足蒸汽加热设备的最佳运行,然后才考虑其他客观条件,这样选择你所需要的疏水阀才是正确和有效的。疏水阀要能 “识别 ”蒸汽和凝结水,才能起到阻汽排水作用。“识别 ”蒸汽和凝结水基于三个原理:密度差、温度差和相变。于是就根据三个原理制造出三种类型的疏水阀:分类为机械型、热静力型、热动力型。一、机械型疏水阀:机械型也称浮子型,是利用凝结水与蒸汽的密度差,通过凝结水液位变化,使浮子升降带动阀瓣开启或关闭,达到阻汽排水目的。机械型疏水阀的过冷度小,不受工作压力和温度变化的影响,有水即排,加热设备里不存水,能使加热设备达到最佳换热效率。最大背压率为80% ,工作质量高,是生产工艺加热设备最理想的疏水阀。机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等。Float trap with thermostatic air vent 1. 自由浮球式疏水阀:自由浮球式疏水阀的结构简单,内部只有一个活动部件精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长。2. 自由半浮球式疏水阀:自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件,开口朝下,球桶即是启闭件,又是密封件。整个球面都可为密封,使用寿命很长,能抗水锤,没有易损件,无故障,经久耐用,无蒸汽泄漏。背压率大于 80% ,能排饱和温度凝结水,最小过冷度为0℃,加热设备里不存水,能使加热设备达到最佳换热效率。当装置刚启动时, 管道内的空气和低温凝结水经过发射管进入疏水阀内,阀内的双金属片排空元件把球桶弹开,阀门开启,空气和低温凝结水迅速排出。当蒸汽进入球...
