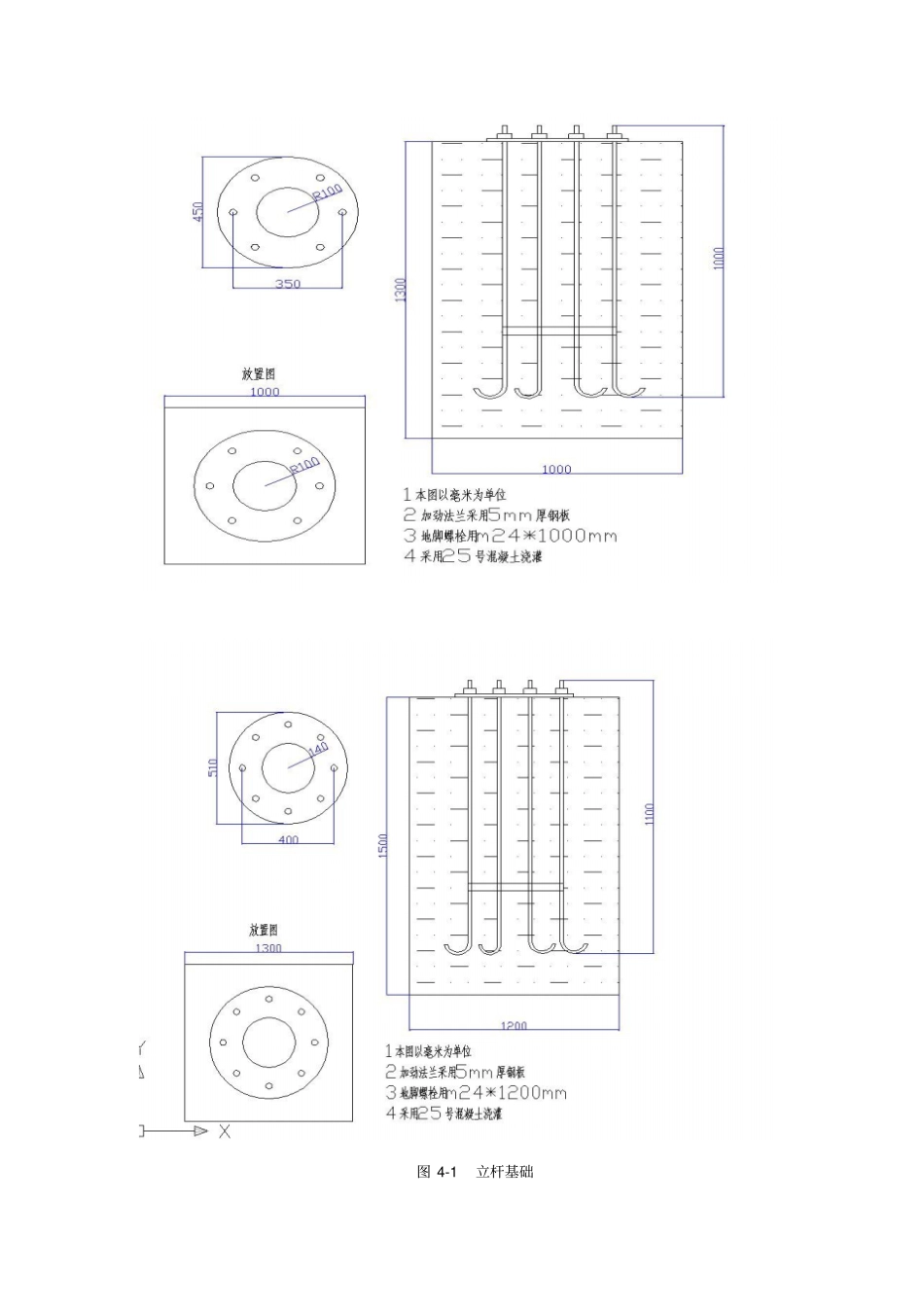

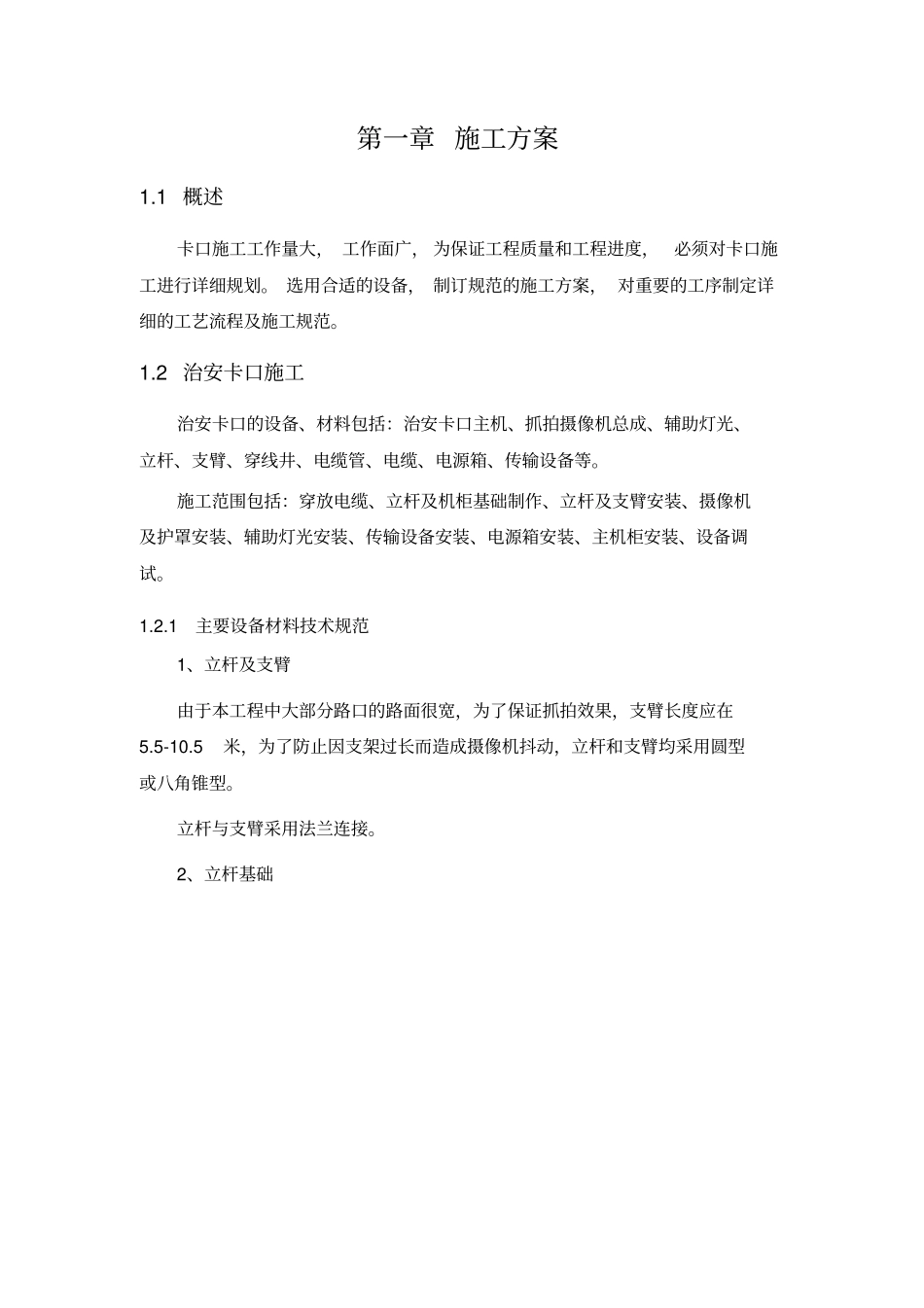

***********监控系统工程（卡口工程）工程实施方案第一章 施工方案1.1 概述卡口施工工作量大， 工作面广， 为保证工程质量和工程进度，必须对卡口施工进行详细规划。 选用合适的设备， 制订规范的施工方案， 对重要的工序制定详细的工艺流程及施工规范。1.2 治安卡口施工治安卡口的设备、材料包括：治安卡口主机、抓拍摄像机总成、辅助灯光、立杆、支臂、穿线井、电缆管、电缆、电源箱、传输设备等。施工范围包括：穿放电缆、立杆及机柜基础制作、立杆及支臂安装、摄像机及护罩安装、辅助灯光安装、传输设备安装、电源箱安装、主机柜安装、设备调试。1.2.1 主要设备材料技术规范1、立杆及支臂由于本工程中大部分路口的路面很宽，为了保证抓拍效果，支臂长度应在5.5-10.5米，为了防止因支架过长而造成摄像机抖动，立杆和支臂均采用圆型或八角锥型。立杆与支臂采用法兰连接。2、立杆基础图 4-1 立杆基础1.2.2 主要工序施工规范1、施工一般规定1) 系统的工程施工应满足下列条件：设计文件和施工图纸齐全，并已会审和批准；施工人员熟悉施工图纸及有关资料，包括工程特点、施工方案、工艺要求、施工质量标准；设备、仪器、器材、机具、辅材、工具和机械等应满足连续施工和阶段施工的要求；备有施工中的通讯联络工具；2) 系统的工程施工前应对路口有关情况进行检查，符合下列条件方可施工。路口道路施工建设完毕，具有明显的道路分割标记；施工区域内能保证施工用电。3) 施工前应对下列情况进行调查：施工区域内路口的现场情况和预留管道情况；使用道路及占用道路（包括横跨道路）情况；允许同杆架设的杆路及自立杆杆路的情况；敷设管道电缆和直埋电缆的路由状况，并对各管道标出路由标志；当施工现场有影响施工的各种障碍物时，应提前清除。4) 施工前应对系统使用的材料、部件和设备按下列要求进行检查：按照施工材料表对材料进行清点、分类；各种部件、设备的规格、型号和数量应符合设计要求；产品外观应完整，无损伤和任何变形；有源设备均应通电检查各项功能。施工中，应做好隐蔽工程的随工验收，并做好记录。2、基础施工1) 在基础施工前应按以下要求进行检查：检查基础位置。基础位置处地下不应有上下水、煤气、供暖等管道，电力、通讯、光纤等线路通过， 如有以上管线通过时， 应争取按前端立杆位置的最低要求重新定位，仍不能避开时，要会同相关管理部门协商解决。测量基础位置处的可施工尺寸， 看是否能够满足基础尺寸的最...
