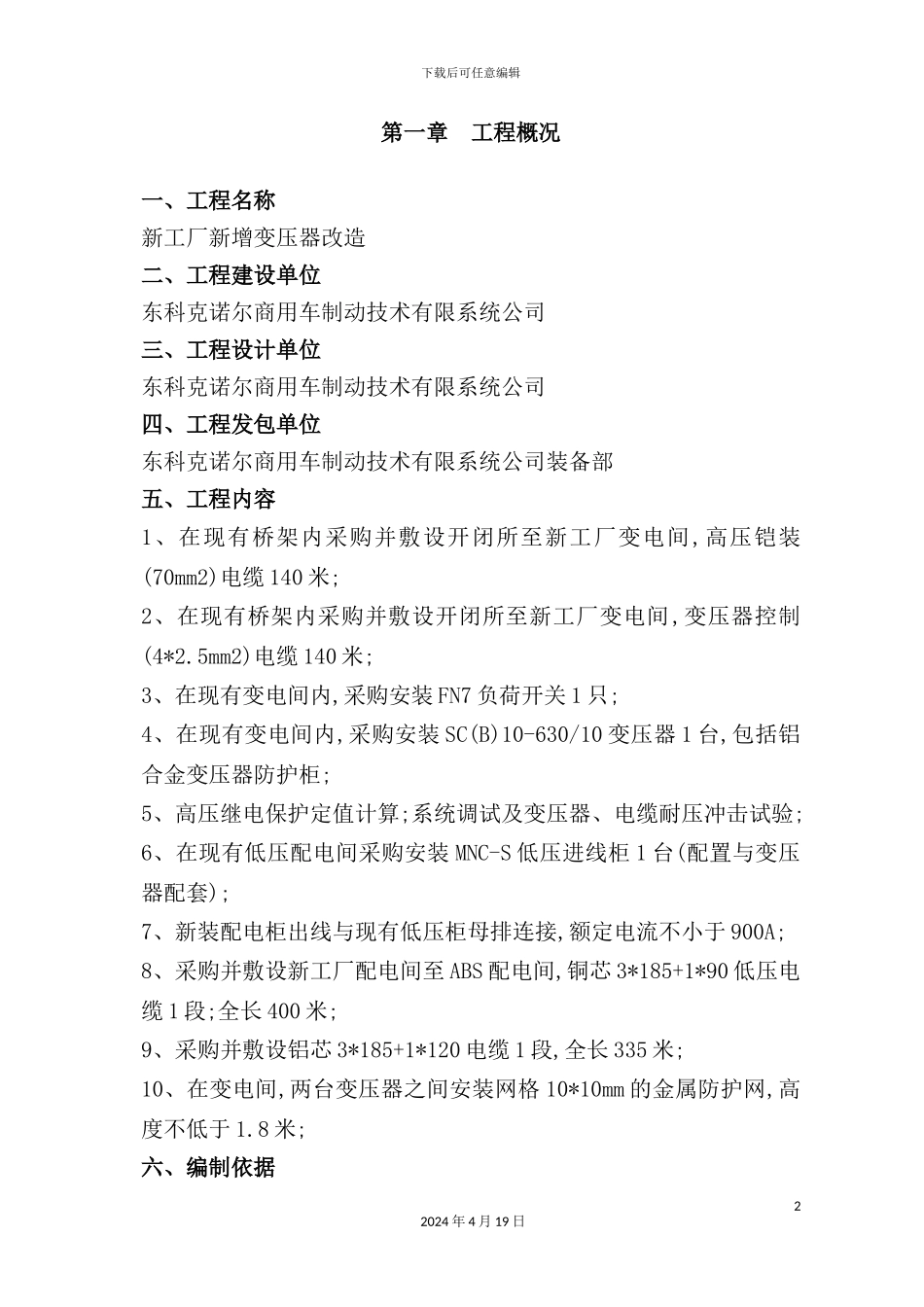

下载后可任意编辑新工厂新增变压器改造方案12024 年 4 月 19 日下载后可任意编辑第一章 工程概况一、工程名称新工厂新增变压器改造二、工程建设单位东科克诺尔商用车制动技术有限系统公司三、工程设计单位东科克诺尔商用车制动技术有限系统公司四、工程发包单位东科克诺尔商用车制动技术有限系统公司装备部五、工程内容1、在现有桥架内采购并敷设开闭所至新工厂变电间,高压铠装(70mm2)电缆 140 米;2、在现有桥架内采购并敷设开闭所至新工厂变电间,变压器控制(4*2.5mm2)电缆 140 米;3、在现有变电间内,采购安装 FN7 负荷开关 1 只;4、在现有变电间内,采购安装 SC(B)10-630/10 变压器 1 台,包括铝合金变压器防护柜;5、高压继电保护定值计算;系统调试及变压器、电缆耐压冲击试验;6、在现有低压配电间采购安装 MNC-S 低压进线柜 1 台(配置与变压器配套);7、新装配电柜出线与现有低压柜母排连接,额定电流不小于 900A;8、采购并敷设新工厂配电间至 ABS 配电间,铜芯 3*185+1*90 低压电缆 1 段;全长 400 米;9、采购并敷设铝芯 3*185+1*120 电缆 1 段,全长 335 米;10、在变电间,两台变压器之间安装网格 10*10mm 的金属防护网,高度不低于 1.8 米;六、编制依据22024 年 4 月 19 日下载后可任意编辑1、由东科克诺尔商用车制动技术有限系统公司出具的技术任务书。2、国家现行法律、法规,包括<中华人民共和国电力法>、<中华人民共和国招标投标法>、<建设工程质量管理条例>及其它国家、省市有关法律、法规。3、国家标准 GBJ148-90<电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收法律规范>。4、国家标准 GBJ147—90<电气装置安装工程高压电器施工及验收法律规范>5、国家标准 GB50171-92<电气装置安装工程盘、柜及二次回路结线施工及验收法律规范>。6、国家标准 GBJ149-90<电气装置安装工程母线装置施工及验收法律规范>。7、国家标准 GB50169-92<电气装置安装工程接地装置施工及验收法律规范>。8、国家标准 GB50168-92<电气装置安装工程电缆线路施工及验收法律规范>9、国家标准 GB50150-91<电气装置安装工程电气设备交接试验标准>。10、我单位的质量／环境／职业健康安全三体系<程序文件>、<管理制度>和<管理手册>。11、企业自身的生产经营能力及类似工程项目的施工经验。七、工程管理目标根据竟标文件要求和我单位的综合实力及项目部的实际施工技术水平和自身管理素养,根据质量／环境／职业健康...
