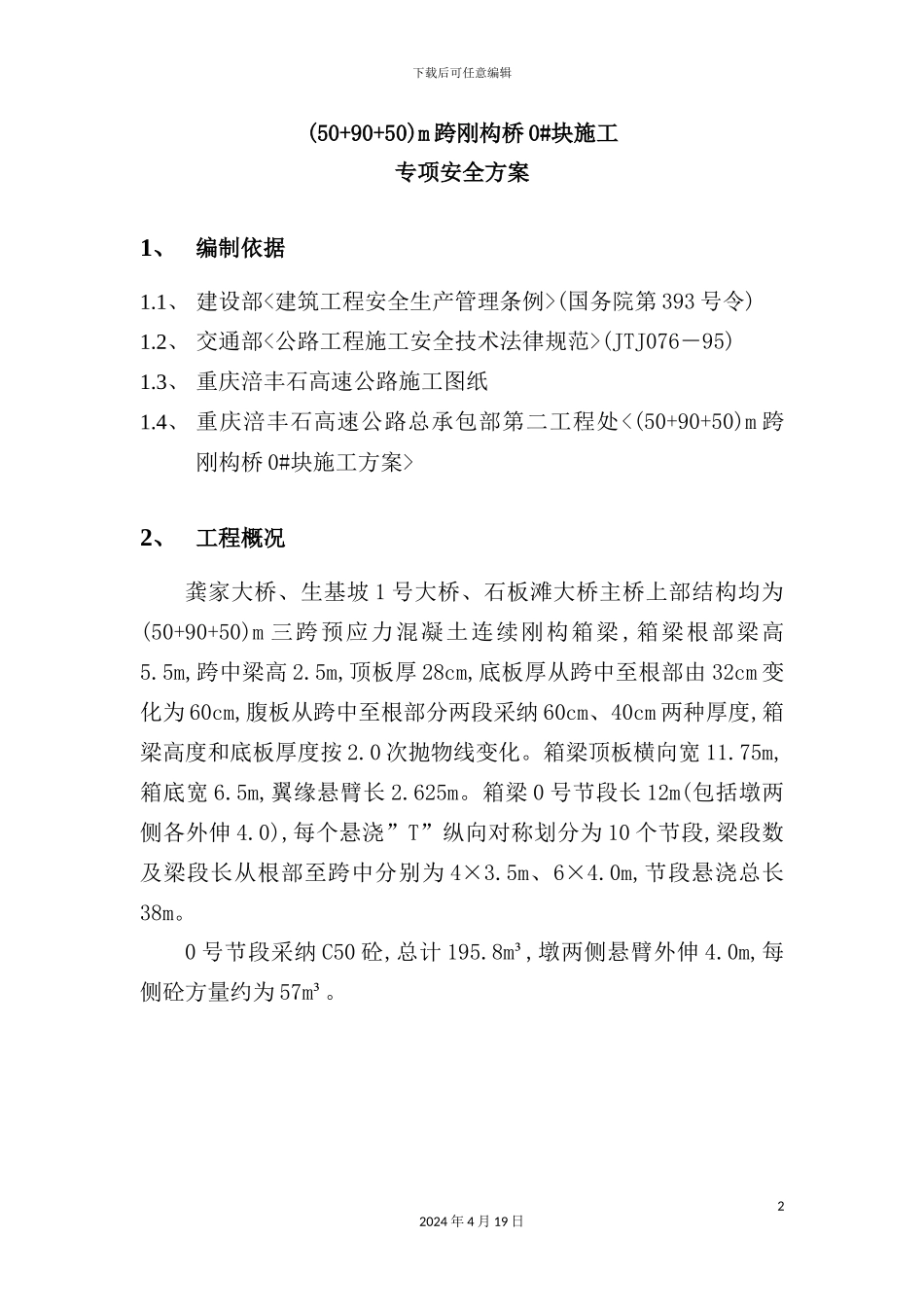

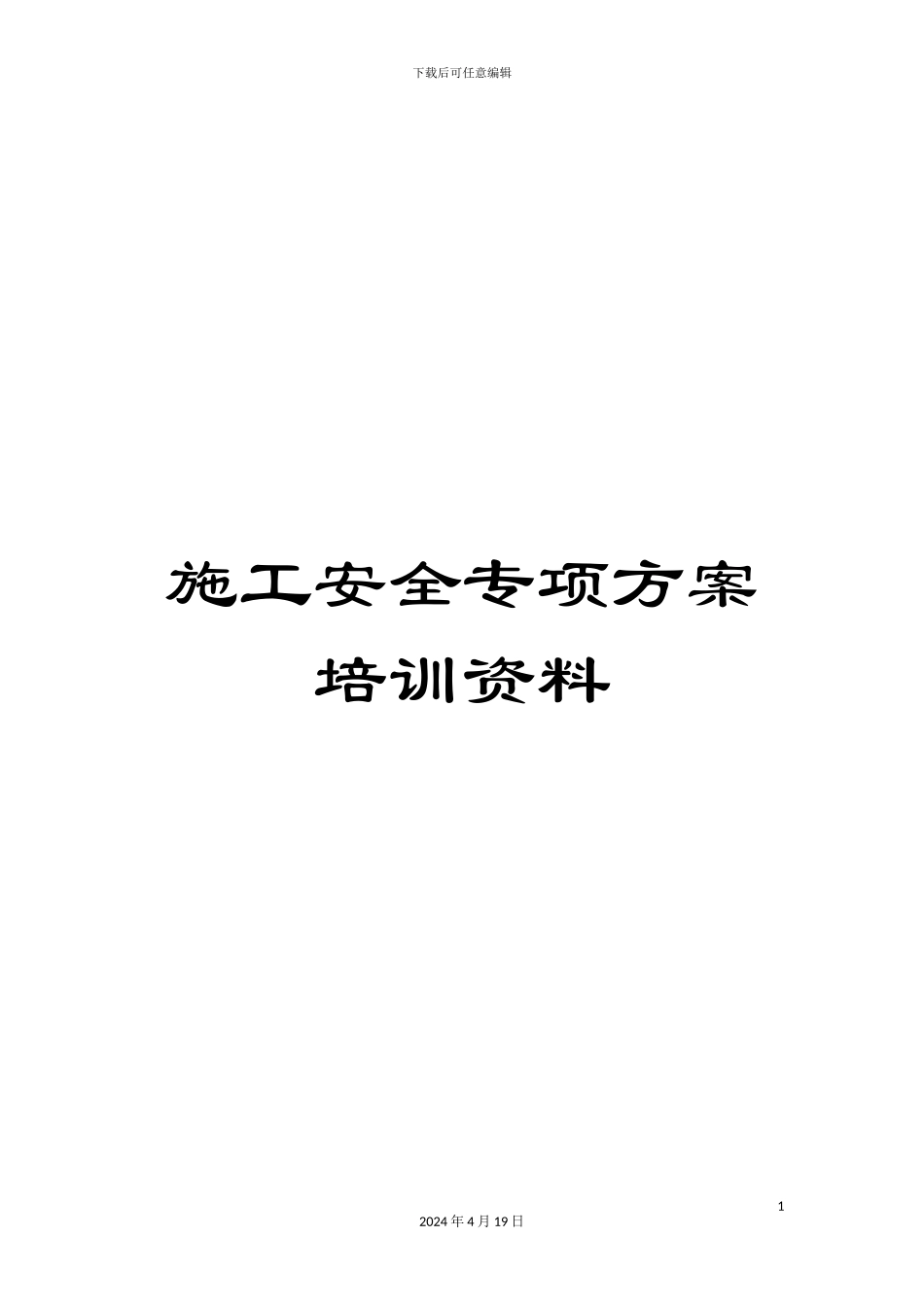

下载后可任意编辑施工安全专项方案培训资料12024 年 4 月 19 日下载后可任意编辑(50+90+50)m 跨刚构桥 0#块施工专项安全方案1、编制依据1.1、 建设部<建筑工程安全生产管理条例>(国务院第 393 号令)1.2、 交通部<公路工程施工安全技术法律规范>(JTJ076－95)1.3、 重庆涪丰石高速公路施工图纸1.4、 重庆涪丰石高速公路总承包部第二工程处<(50+90+50)m 跨刚构桥 0#块施工方案>2、工程概况龚家大桥、生基坡 1 号大桥、石板滩大桥主桥上部结构均为(50+90+50)m 三跨预应力混凝土连续刚构箱梁 ,箱梁根部梁高5.5m,跨中梁高 2.5m,顶板厚 28cm,底板厚从跨中至根部由 32cm 变化为 60cm,腹板从跨中至根部分两段采纳 60cm、40cm 两种厚度,箱梁高度和底板厚度按 2.0 次抛物线变化。箱梁顶板横向宽 11.75m,箱底宽 6.5m,翼缘悬臂长 2.625m。箱梁 0 号节段长 12m(包括墩两侧各外伸 4.0),每个悬浇”T”纵向对称划分为 10 个节段,梁段数及梁段长从根部至跨中分别为 4×3.5m、6×4.0m,节段悬浇总长38m。0 号节段采纳 C50 砼,总计 195.8m³,墩两侧悬臂外伸 4.0m,每侧砼方量约为 57m³。22024 年 4 月 19 日下载后可任意编辑3、施工过程3.1 施工方法0#块采纳拼装托架立模现浇,综合考虑到砼方量较大、托架承载力、操作空间等因素,拟采纳分两次浇筑 0#节段砼的施工方法。第一次砼浇筑至距离顶板 1.8m 的位置,第二次浇筑完毕。3.2 托架施工3.2.1 墩身施工时,将焊好锚固筋的预埋板预埋至设计位置,锚固筋与墩身主筋连接牢固,固定预埋板。注意不得反置预埋板,抗剪构造筋应向上伸出。墩身砼施工时,应加强预埋板后的砼振捣,保证砼密实。对于墩顶砼,0#块施工前应凿毛,砼浇筑前应充分湿润。32024 年 4 月 19 日下载后可任意编辑3.2.2 托架在钢结构加工场加工成型,加工完毕后,应对其尺寸、构造、材料、焊缝进行检查,合格后方可运输至现场。运输采纳平板车运输。3.2.3 托架施工前,应将预埋板位置清理洁净,除去钢板上的锈渍,根据设计尺寸在钢板上划线确定焊接准确位置。3.2.4 托架采纳塔吊安装,人工辅助施工。托架位置对准后,临时焊接固定,复测位置准确无误后进行焊接施工,焊接施工完毕后对焊缝进行检查。焊缝要求如下:焊缝高度不得小于设计高度;焊缝不得有裂纹、气孔、夹渣、焊瘤等缺陷;焊缝质量等级不得低于二级,对焊缝质量有质疑时可进行超声波探伤。3.2.5 托架施工完毕,对其空间位置进行复测,托架不得出现倾斜、...
