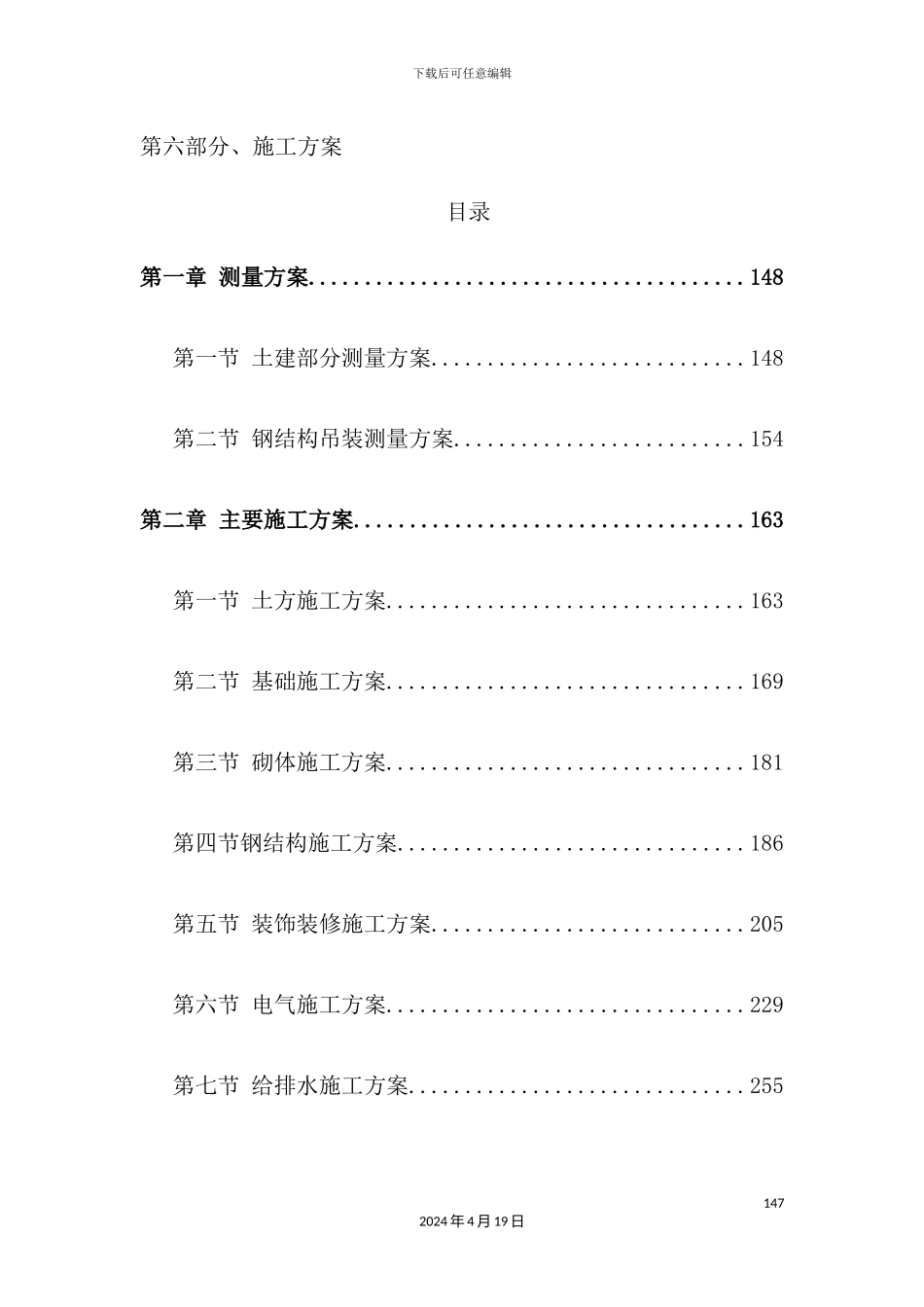

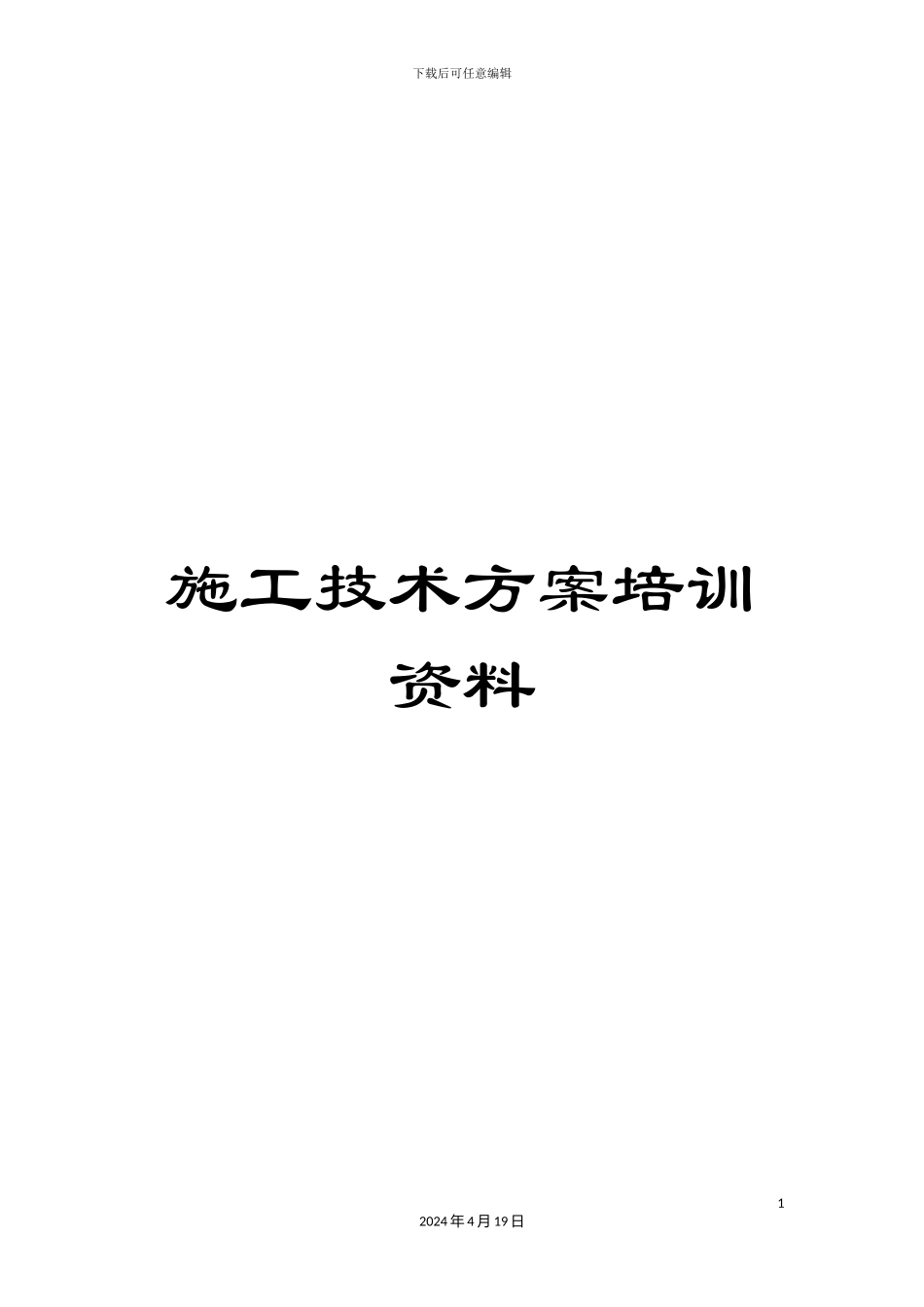

下载后可任意编辑施工技术方案培训资料12024 年 4 月 19 日下载后可任意编辑第六部分、施工方案目录第一章 测量方案.......................................148第一节 土建部分测量方案............................148第二节 钢结构吊装测量方案..........................154第二章 主要施工方案...................................163第一节 土方施工方案................................163第二节 基础施工方案................................169第三节 砌体施工方案................................181第四节钢结构施工方案...............................186第五节 装饰装修施工方案............................205第六节 电气施工方案................................229第七节 给排水施工方案..............................2551472024 年 4 月 19 日下载后可任意编辑第一章 测量方案本工程是多功能综合性办公楼,测量主要分为土建部分的轴线、标高测量及安装过程中的测量控制。第一节 土建部分测量方案施工测量包括:平面定位测量;轴线(垂直)测量;标高(水平)测量;建筑沉降观测;施工过程中的基准线:一层和夹层提供离墙柱轴线的 1m 线,一层和夹层墙柱上距楼面 1m 的水平线。甲方提供的基本资料:2 个坐标基准点作定位控制;1 个基准1482024 年 4 月 19 日下载后可任意编辑点作水平(标高)控制。一. 施工测量前准备1.1 校对测量仪器将本工程使用的经纬仪、光学垂准仪、钢尺等测量仪器及工具经国家计量单位检验校准,保证测量仪器的准确性。1.2 现场施测前准备1)根据建筑总平面要求,对规划勘测部门提供的坐标点和水准点进行复核,确保工程测量的准确性。2)对施工现场内影响施测的障碍进行处理。3)对施测用辅助材料如标高控制桩、油漆、麻线等提前准备到位。二．建筑物定位和基础工程测量放线1)依据建筑总平面图,定出本工程各楼的横竖轴控制线,并依此分别定出其余轴线,并作出永久性标识,便于以后使用。平面控制:用坐标引测并做出主控制点,设在基坑外较坚固且1492024 年 4 月 19 日下载后可任意编辑不被扰动的部位,用铁栏杆维护,用于控制轴线定位。2)轴线控制网布设,根据建筑物的实际情况,依据<工程测量规程>进行控制网布设,布设原则以施工测量方便、容易核验为原则。本工程基本轴线尺寸为 6000mm。3)控制轴线网施测后,由施测人员自检,自检合格后由工长复检,再由专职质检员专检,确认无误后报监理验...
