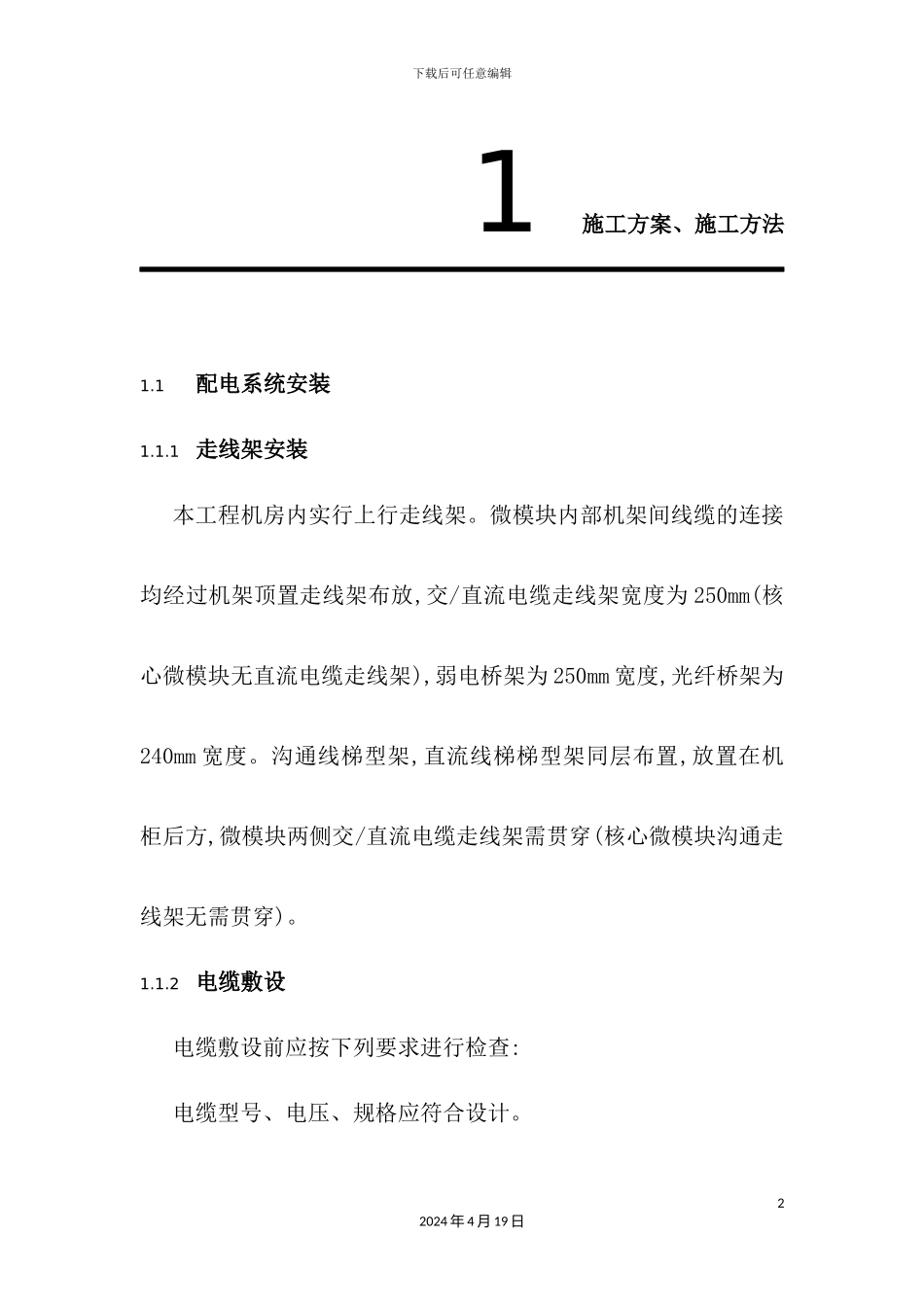

下载后可任意编辑施工组织方案模板培训资料12024 年 4 月 19 日下载后可任意编辑1施工方案、施工方法1.1配电系统安装1.1.1 走线架安装本工程机房内实行上行走线架。微模块内部机架间线缆的连接均经过机架顶置走线架布放,交/直流电缆走线架宽度为 250mm(核心微模块无直流电缆走线架),弱电桥架为 250mm 宽度,光纤桥架为240mm 宽度。沟通线梯型架,直流线梯梯型架同层布置,放置在机柜后方,微模块两侧交/直流电缆走线架需贯穿(核心微模块沟通走线架无需贯穿)。1.1.2 电缆敷设电缆敷设前应按下列要求进行检查:电缆型号、电压、规格应符合设计。22024 年 4 月 19 日下载后可任意编辑电缆外观应无损伤、绝缘良好,当对电缆的密封有怀疑时,应进行潮湿推断;直埋电缆应经试验合格。电缆放线架应放置稳妥,钢轴的强度和长度应与电缆盘重量和宽度相配合。电缆敷设前应按设计和实际路径计算每根电缆的长度,合理安排每排电缆,减少电缆接头。电力电缆接头的布置应符合下列要求:并列敷设的电缆,其接头的位置宜相互错开。电缆明敷时的接头,应用托盘箍子固定。直埋电缆接头盒外面应有防止机械损伤的保护盒(环氧树脂接头盒除外)。电缆敷设时应排列整齐,不宜交叉,加以固定,并及时装设标志牌。标志牌的装设应符合下列要求:在电缆终端头、电缆接头、拐弯处、人井内等地方,电缆上应装设标志牌。32024 年 4 月 19 日下载后可任意编辑标志牌上应注明线路编号,当无编号时,应写明电缆型号、规格及起迄地点;并联使用的电缆应有顺序号,标志牌的字迹应清楚不易脱落。标志牌规格宜统一。标志牌应能防腐、挂装应牢固。电缆进入盘(柜)时,出入口应封闭,管口应密封。电缆在桥架内敷设,在下列地方应将电缆固定。垂直敷设桥架上每隔 2m 处固定。水平敷设的电缆,在电缆首末两端及转弯处。当对电缆间距设计无要求时,每隔 5～10m 处固定。电缆在桥架内应排列整齐,不应交叉,敷设一根、整理一根、卡固一根。电缆固定能够用尼龙带绑扎或电缆卡子固定。桥架内电缆敷设完毕后,及时清理杂物,盖好盖板,并进行最后调整。电缆施工前须将电缆事先排列好,划出排列图表,按图表进行施42024 年 4 月 19 日下载后可任意编辑工。固定卡不宜采纳闭合型金属电缆卡,特别是单芯预分支电缆由于涡流效应,禁止使用导磁金属夹具。1.1.3 配电柜安装安装流程配电柜型号检查→划线→钻孔→固定配电柜→线缆接线→配电柜接地实施方案配电柜及动力开关柜到场后,首先检查型号、规格、内部器件...
