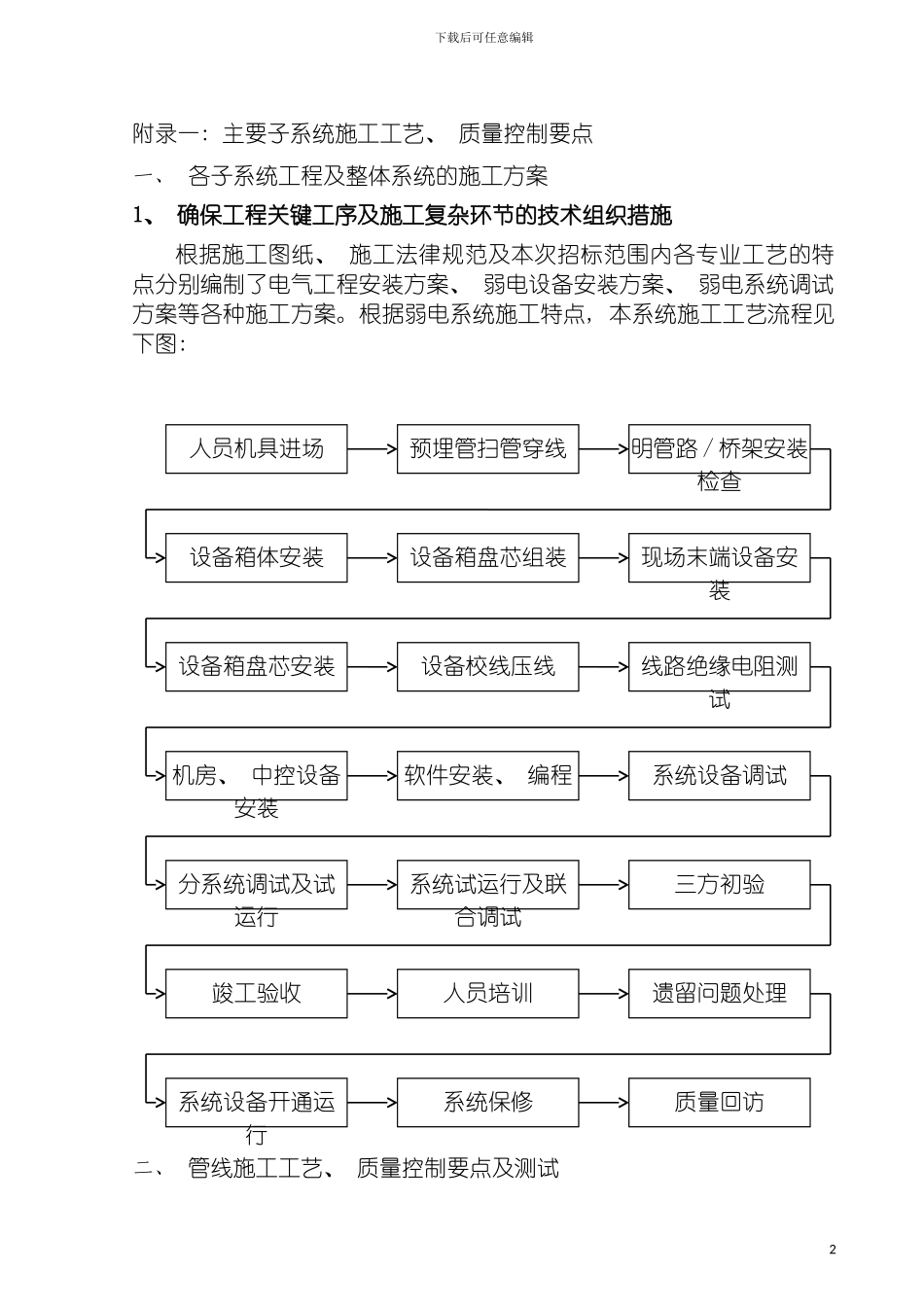

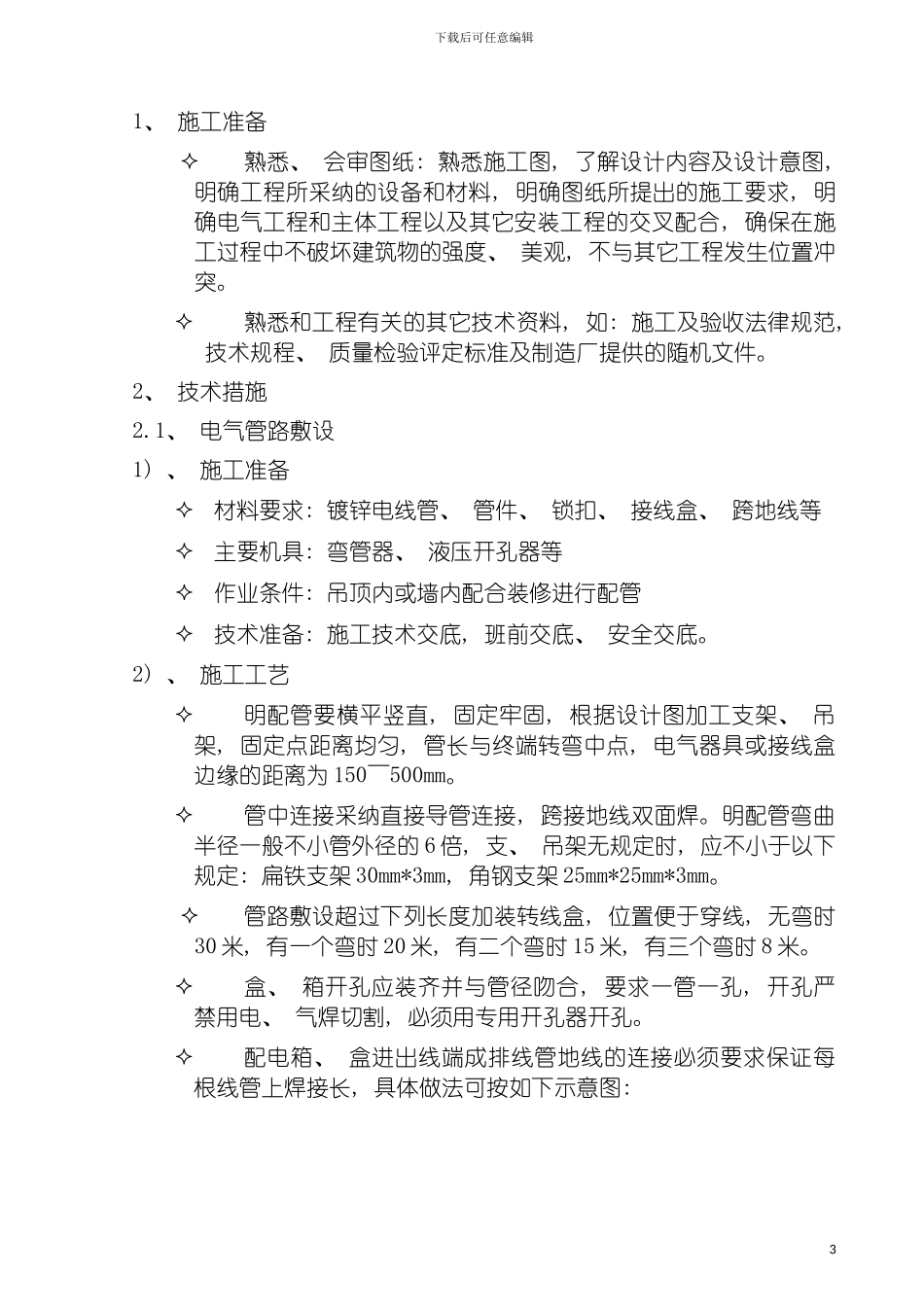

下载后可任意编辑施工组织设计施工工艺1下载后可任意编辑附录一: 主要子系统施工工艺、 质量控制要点一、 各子系统工程及整体系统的施工方案1、 确保工程关键工序及施工复杂环节的技术组织措施根据施工图纸、 施工法律规范及本次招标范围内各专业工艺的特点分别编制了电气工程安装方案、 弱电设备安装方案、 弱电系统调试方案等各种施工方案。根据弱电系统施工特点, 本系统施工工艺流程见下图: 二、 管线施工工艺、 质量控制要点及测试2明管路 / 桥架安装检查预埋管扫管穿线人员机具进场现场末端设备安装设备箱盘芯组装设备箱体安装线路绝缘电阻测试设备校线压线设备箱盘芯安装系统设备调试软件安装、 编程机房、 中控设备安装三方初验系统试运行及联合调试分系统调试及试运行遗留问题处理人员培训竣工验收质量回访系统保修系统设备开通运行下载后可任意编辑1、 施工准备熟悉、 会审图纸: 熟悉施工图, 了解设计内容及设计意图, 明确工程所采纳的设备和材料, 明确图纸所提出的施工要求, 明确电气工程和主体工程以及其它安装工程的交叉配合, 确保在施工过程中不破坏建筑物的强度、 美观, 不与其它工程发生位置冲突。熟悉和工程有关的其它技术资料, 如: 施工及验收法律规范, 技术规程、 质量检验评定标准及制造厂提供的随机文件。2、 技术措施2.1、 电气管路敷设1) 、 施工准备材料要求: 镀锌电线管、 管件、 锁扣、 接线盒、 跨地线等主要机具: 弯管器、 液压开孔器等作业条件: 吊顶内或墙内配合装修进行配管技术准备: 施工技术交底, 班前交底、 安全交底。2) 、 施工工艺明配管要横平竖直, 固定牢固, 根据设计图加工支架、 吊架, 固定点距离均匀, 管长与终端转弯中点, 电气器具或接线盒边缘的距离为 150～500mm。管中连接采纳直接导管连接, 跨接地线双面焊。明配管弯曲半径一般不小管外径的 6 倍, 支、 吊架无规定时, 应不小于以下规定: 扁铁支架 30mm*3mm, 角钢支架 25mm*25mm*3mm。管路敷设超过下列长度加装转线盒, 位置便于穿线, 无弯时30 米, 有一个弯时 20 米, 有二个弯时 15 米, 有三个弯时 8 米。盒、 箱开孔应装齐并与管径吻合, 要求一管一孔, 开孔严禁用电、 气焊切割, 必须用专用开孔器开孔。配电箱、 盒进出线端成排线管地线的连接必须要求保证每根线管上焊接长, 具体做法可按如下示意图: 3下载后可任意编辑3) 、 质量标准...
