旁滤罐吊装施工方案模板

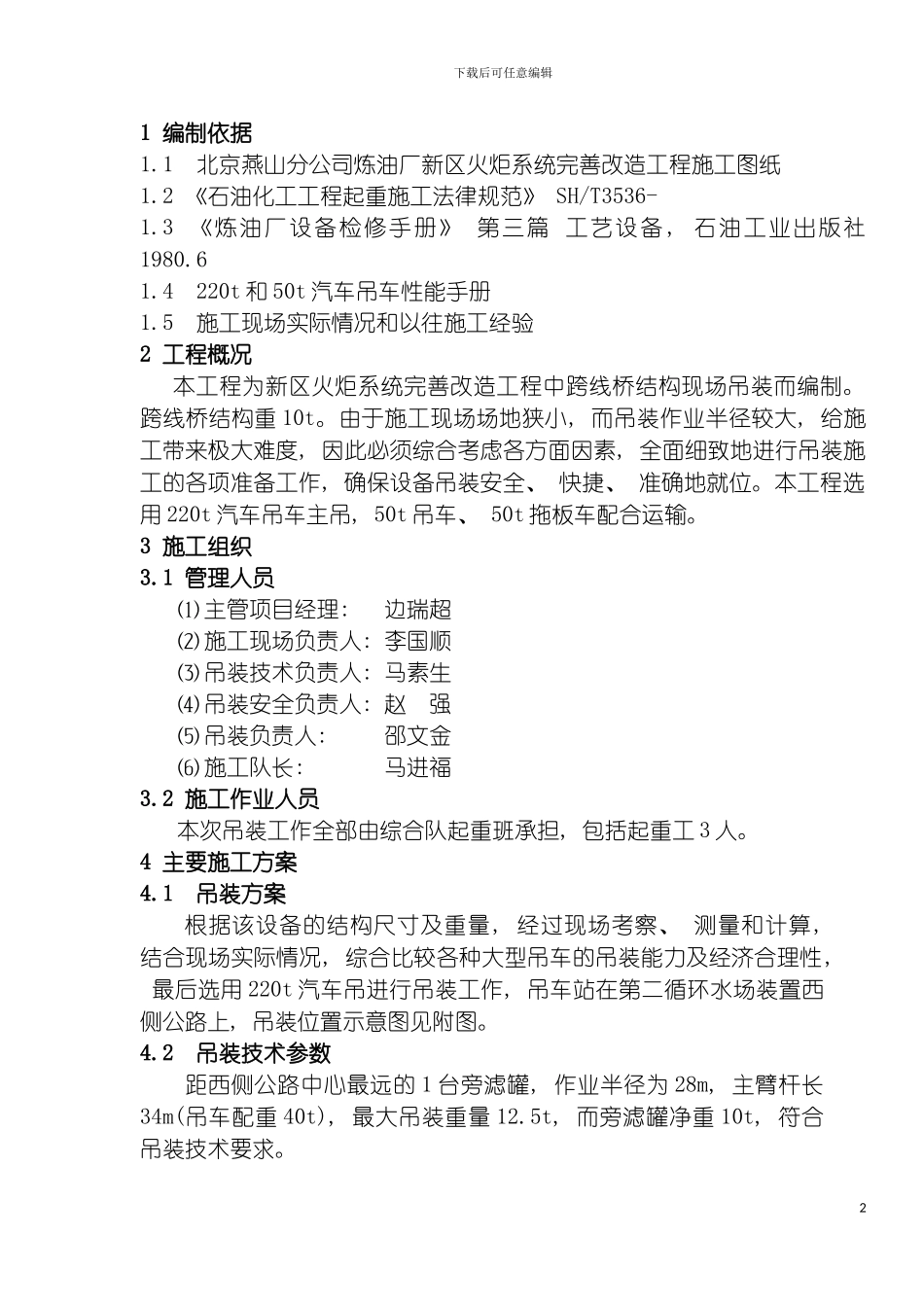

下载后可任意编辑旁滤罐吊装施工方案1下载后可任意编辑1 编制依据1.1 北京燕山分公司炼油厂新区火炬系统完善改造工程施工图纸1.2 《石油化工工程起重施工法律规范》 SH/T3536- 1.3 《炼油厂设备检修手册》 第三篇 工艺设备 , 石油工业出版社 1980.61.4 220t 和 50t 汽车吊车性能手册1.5 施工现场实际情况和以往施工经验2 工程概况本工程为新区火炬系统完善改造工程中跨线桥结构现场吊装而编制。跨线桥结构重 10t。由于施工现场场地狭小, 而吊装作业半径较大, 给施工带来极大难度, 因此必须综合考虑各方面因素, 全面细致地进行吊装施工的各项准备工作, 确保设备吊装安全、 快捷、 准确地就位。本工程选用 220t 汽车吊车主吊, 50t 吊车、 50t 拖板车配合运输。3 施工组织3.1 管理人员⑴ 主管项目经理: 边瑞超⑵ 施工现场负责人: 李国顺⑶ 吊装技术负责人: 马素生⑷ 吊装安全负责人: 赵 强⑸ 吊装负责人: 邵文金⑹ 施工队长: 马进福3.2 施工作业人员本次吊装工作全部由综合队起重班承担, 包括起重工 3 人。4 主要施工方案4.1 吊装方案根据该设备的结构尺寸及重量, 经过现场考察、 测量和计算, 结合现场实际情况, 综合比较各种大型吊车的吊装能力及经济合理性, 最后选用 220t 汽车吊进行吊装工作, 吊车站在第二循环水场装置西侧公路上, 吊装位置示意图见附图。4.2 吊装技术参数距西侧公路中心最远的 1 台旁滤罐, 作业半径为 28m, 主臂杆长34m(吊车配重 40t), 最大吊装重量 12.5t, 而旁滤罐净重 10t, 符合吊装技术要求。2下载后可任意编辑4.3 吊装现场平面布置吊装现场平面布置见附图。吊装时吊车站在装置区西侧公路上, 但现有场地并不能满足吊车站位要求, 吊车支腿宽度为 8.6m, 而现有公路仅宽 7m, 必须对场地进行平整。⑴ 吊车受力支腿正处于公路东侧新建输水渠边, 为防止输水渠损坏, 需要在输水渠内支腿受力处加支撑道木, 并在距输水渠外 1.5m 范围内用素土填实、 夯实。⑵ 吊车非受力支腿处于公路西侧排洪沟, 因此要在排洪沟内支腿处排放道木, 道木一定要叠放整齐、 结实, 防止摇动。 ⑶ 吊车站在公路上, 在遇到影响吊车站位和工作的障碍物时, 需与各相关单位有关部门联系, 妥善处理。⑷ 在吊车和运输车辆进入施工现场前, 要提前勘测好进车路线。5 施工质量管理5.1 质量目标⑴ 所有吊具质量检验合格率 100%; ⑵ 吊车行走道路和吊装区域...
