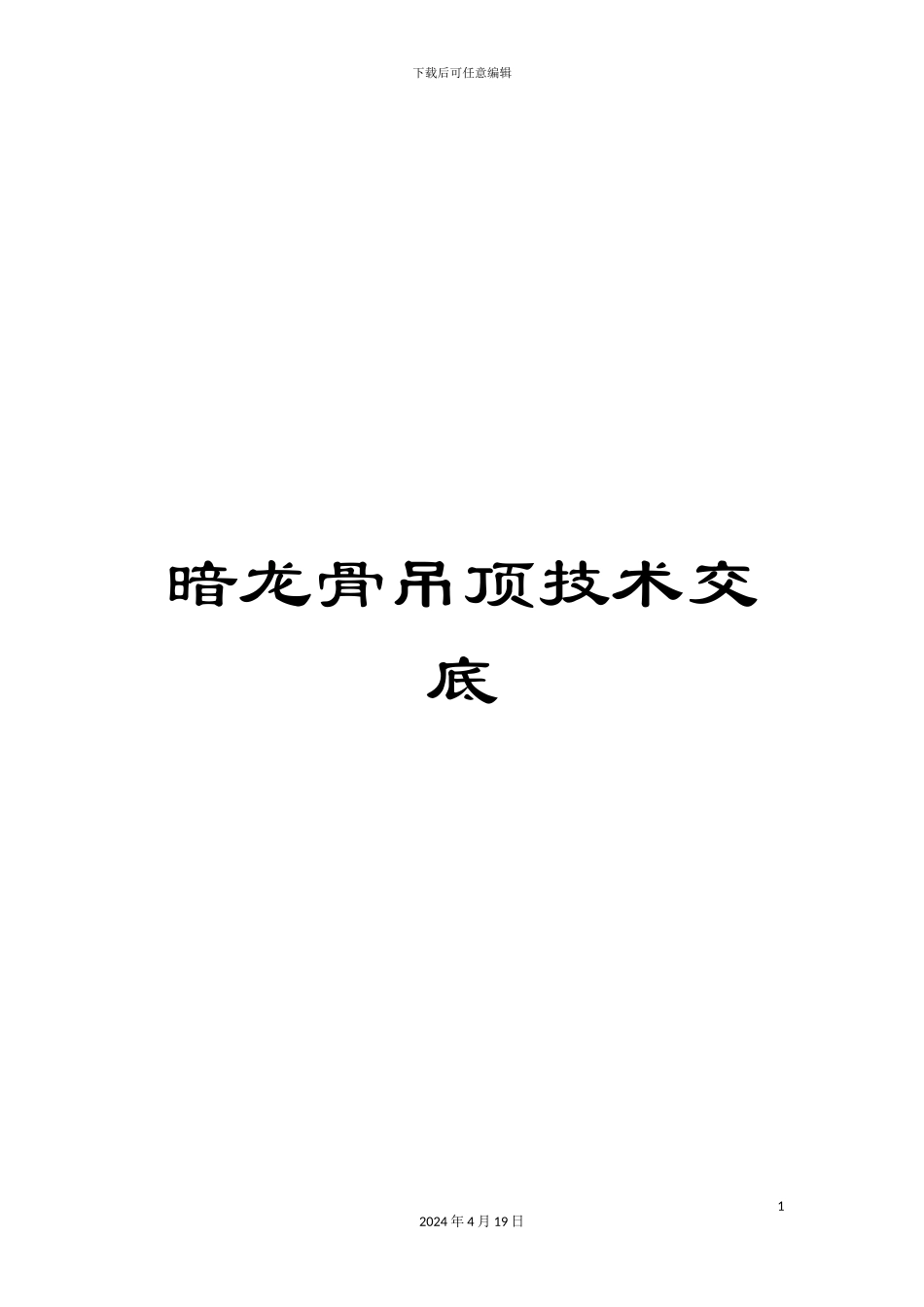

暗龙骨吊顶技术交底

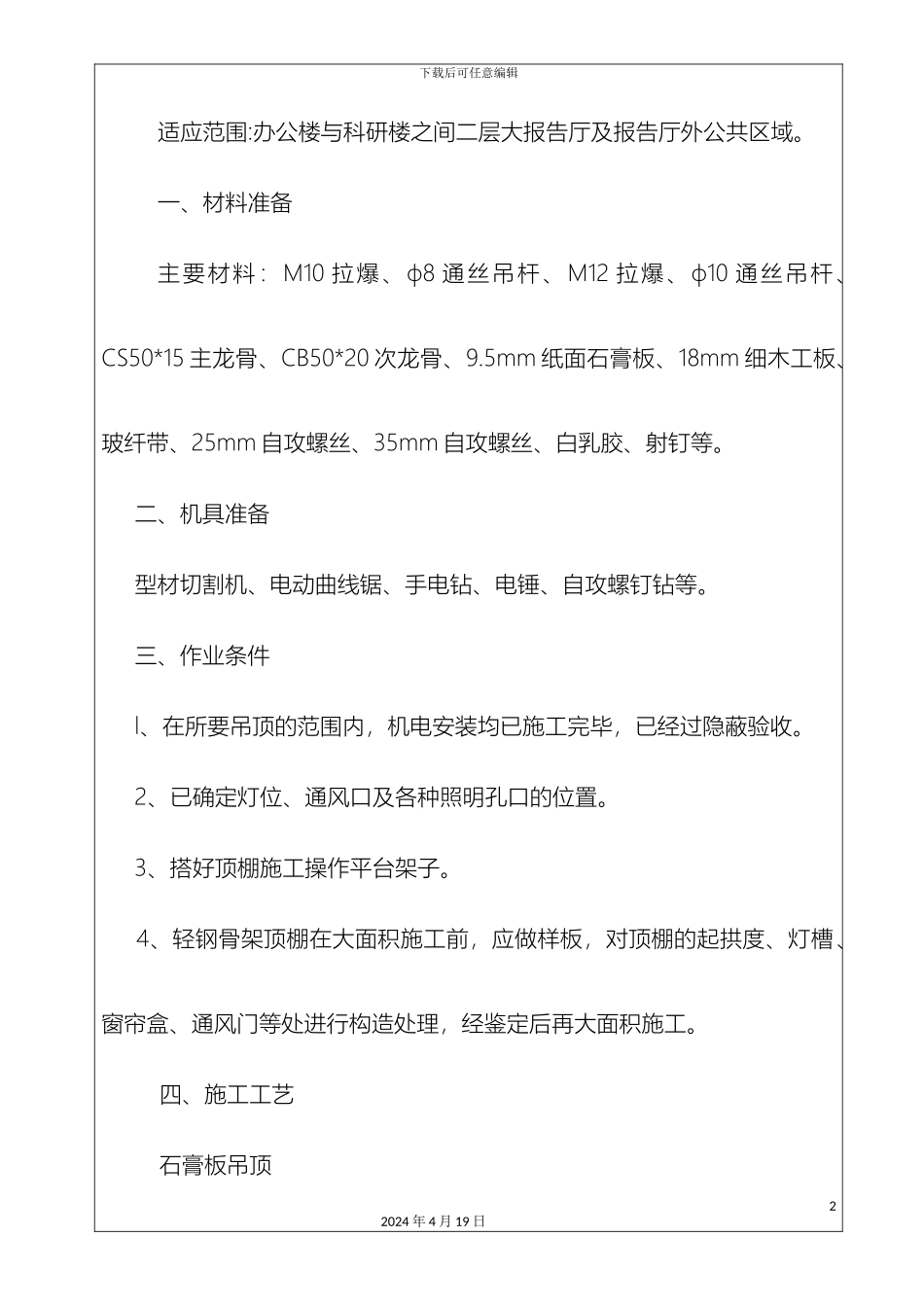

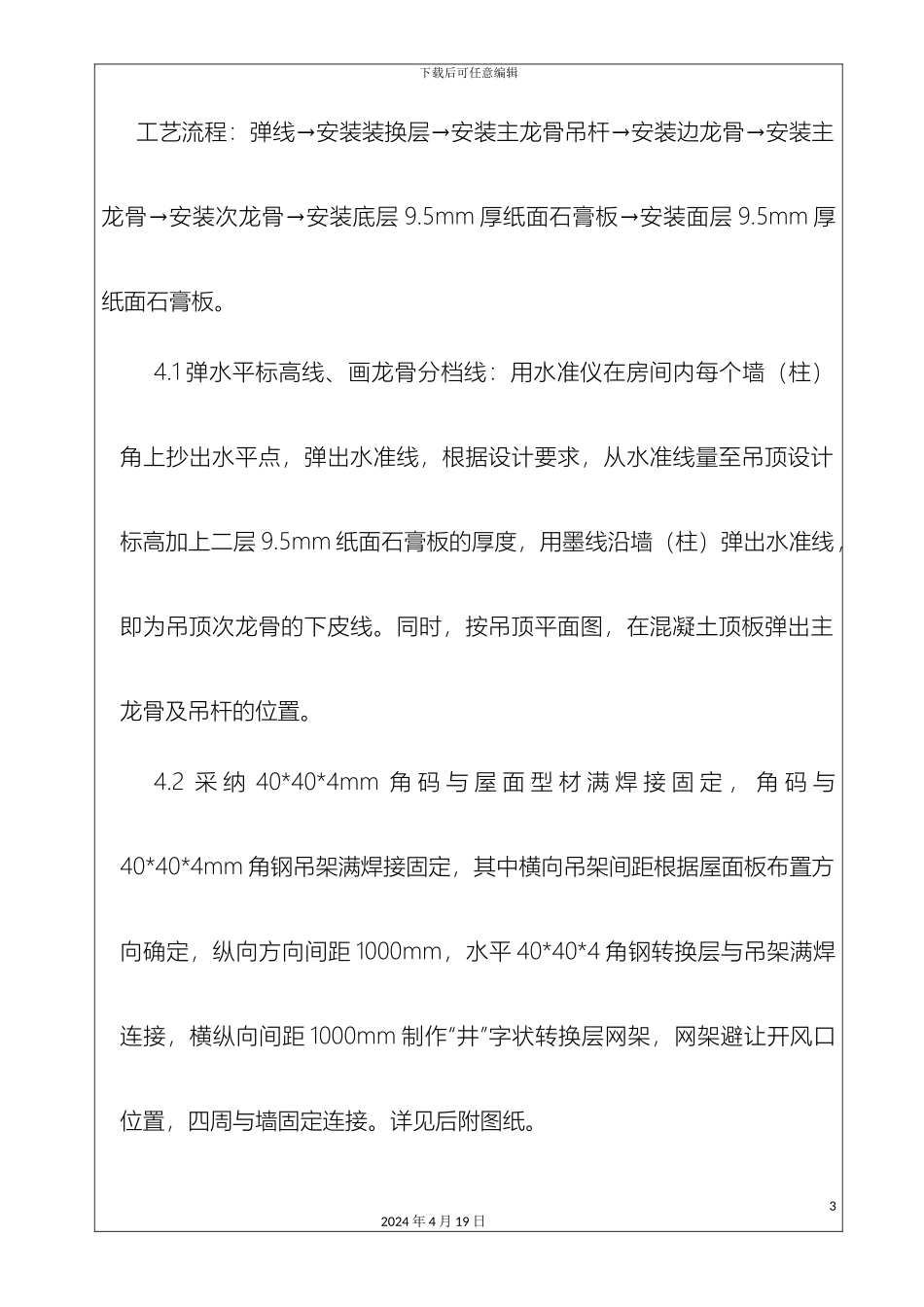

下载后可任意编辑暗龙骨吊顶技术交底12024 年 4 月 19 日下载后可任意编辑适应范围:办公楼与科研楼之间二层大报告厅及报告厅外公共区域。一、材料准备主要材料：M10 拉爆、ф8 通丝吊杆、M12 拉爆、ф10 通丝吊杆、CS50*15 主龙骨、CB50*20 次龙骨、9.5mm 纸面石膏板、18mm 细木工板、玻纤带、25mm 自攻螺丝、35mm 自攻螺丝、白乳胶、射钉等。 二、机具准备 型材切割机、电动曲线锯、手电钻、电锤、自攻螺钉钻等。 三、作业条件 l、在所要吊顶的范围内，机电安装均已施工完毕，已经过隐蔽验收。 2、已确定灯位、通风口及各种照明孔口的位置。 3、搭好顶棚施工操作平台架子。 4、轻钢骨架顶棚在大面积施工前，应做样板，对顶棚的起拱度、灯槽、窗帘盒、通风门等处进行构造处理，经鉴定后再大面积施工。四、施工工艺石膏板吊顶22024 年 4 月 19 日下载后可任意编辑 工艺流程：弹线→安装装换层→安装主龙骨吊杆→安装边龙骨→安装主龙骨→安装次龙骨→安装底层 9.5mm 厚纸面石膏板→安装面层 9.5mm 厚纸面石膏板。4.1 弹水平标高线、画龙骨分档线：用水准仪在房间内每个墙（柱）角上抄出水平点，弹出水准线，根据设计要求，从水准线量至吊顶设计标高加上二层 9.5mm 纸面石膏板的厚度，用墨线沿墙（柱）弹出水准线，即为吊顶次龙骨的下皮线。同时，按吊顶平面图，在混凝土顶板弹出主龙骨及吊杆的位置。4.2 采 纳 40*40*4mm 角 码 与 屋 面 型 材 满 焊 接 固 定 ， 角 码 与40*40*4mm 角钢吊架满焊接固定，其中横向吊架间距根据屋面板布置方向确定，纵向方向间距 1000mm，水平 40*40*4 角钢转换层与吊架满焊连接，横纵向间距 1000mm 制作“井”字状转换层网架，网架避让开风口位置，四周与墙固定连接。详见后附图纸。32024 年 4 月 19 日下载后可任意编辑4.3 固定吊挂杆件：确定吊杆下端头的标高，安装 Φ8(不上人吊顶)或Φ10（上人吊顶）吊杆，吊杆与角钢转换层采纳焊接固定，吊杆间距1000mm（上人吊顶）或 1200mm（不上人吊顶）。吊挂杆件应通直并有足够的承载力。吊杆距主龙骨端部距离不得超过 300㎜，否则应增加吊杆。灯具、风口、及检修口等应设附加吊杆。大于 3kg 的重型灯具、电扇及其它重型设备严禁安装在吊顶工程的龙骨上，应另设吊挂件与结构连接。与主龙骨连接的挂件应配有专用的螺母垫片。4.4 安装边龙骨：边龙骨安装应按设计标高要求弹线，采纳 CL30*23边龙骨...
