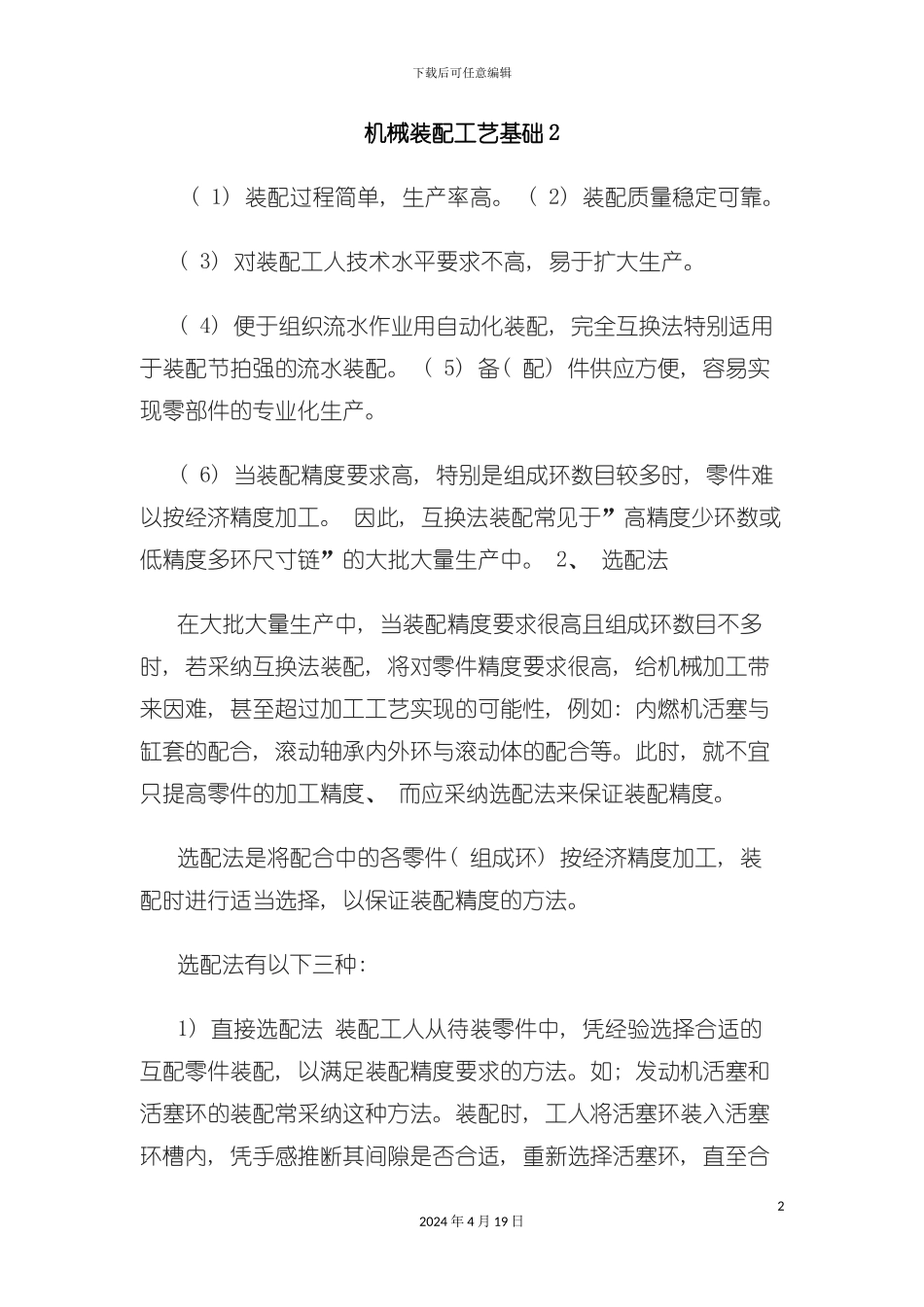

下载后可任意编辑机械装配工艺基础知识培训教材模板12024 年 4 月 19 日下载后可任意编辑机械装配工艺基础 2 ( 1) 装配过程简单, 生产率高。 ( 2) 装配质量稳定可靠。( 3) 对装配工人技术水平要求不高, 易于扩大生产。( 4) 便于组织流水作业用自动化装配, 完全互换法特别适用于装配节拍强的流水装配。 ( 5) 备( 配) 件供应方便, 容易实现零部件的专业化生产。( 6) 当装配精度要求高, 特别是组成环数目较多时, 零件难以按经济精度加工。 因此, 互换法装配常见于”高精度少环数或低精度多环尺寸链”的大批大量生产中。 2、 选配法在大批大量生产中, 当装配精度要求很高且组成环数目不多时, 若采纳互换法装配, 将对零件精度要求很高, 给机械加工带来因难, 甚至超过加工工艺实现的可能性, 例如: 内燃机活塞与缸套的配合, 滚动轴承内外环与滚动体的配合等。此时, 就不宜只提高零件的加工精度、 而应采纳选配法来保证装配精度。选配法是将配合中的各零件( 组成环) 按经济精度加工, 装配时进行适当选择, 以保证装配精度的方法。选配法有以下三种: 1) 直接选配法 装配工人从待装零件中, 凭经验选择合适的互配零件装配, 以满足装配精度要求的方法。如; 发动机活塞和活塞环的装配常采纳这种方法。装配时, 工人将活塞环装入活塞环槽内, 凭手感推断其间隙是否合适, 重新选择活塞环, 直至合22024 年 4 月 19 日下载后可任意编辑适为止。直接选配法的特点是装配简单, 装配质量和生产率取决于工人的技术水平。此方法适用于装配零件( 组成环) 数目较少的产品, 不适用于节拍较严的装配组织形式。2) 分组装配法 是指在成批或大量生产中, 将产品中各配合副的零件按实测尺寸分组, 装配时按组进行互换装配, 以达到装配精度的方法。例如; 滚动轴承的装配, 活塞与活塞销的装配均用此法。图 7－10a 是活塞与活塞销的联接情况, 用分组法装配。图 7－10装配要求: 活塞销孔与活塞销在冷态装配时应有 0.0025～0.0075㎜的过盈量。据此要求, 相应的配合公差公为 0.005㎜。若采纳完全互换法装配, 活塞销和销孔的公差( 按”等公差配合”) 只0.00500.0075㎜, 280.0025㎜; 销孔 D＝280有 0.0025㎜。假如此配合选用基轴制, 则活塞销外径尺寸 d=这样高的制造精度难以保证。故生产中采纳分组装配法, 将销和销孔的公差在同方向上放大四倍, 32024 年 4 月 19 日下载后可任意...
