机油和燃油的流程图模板

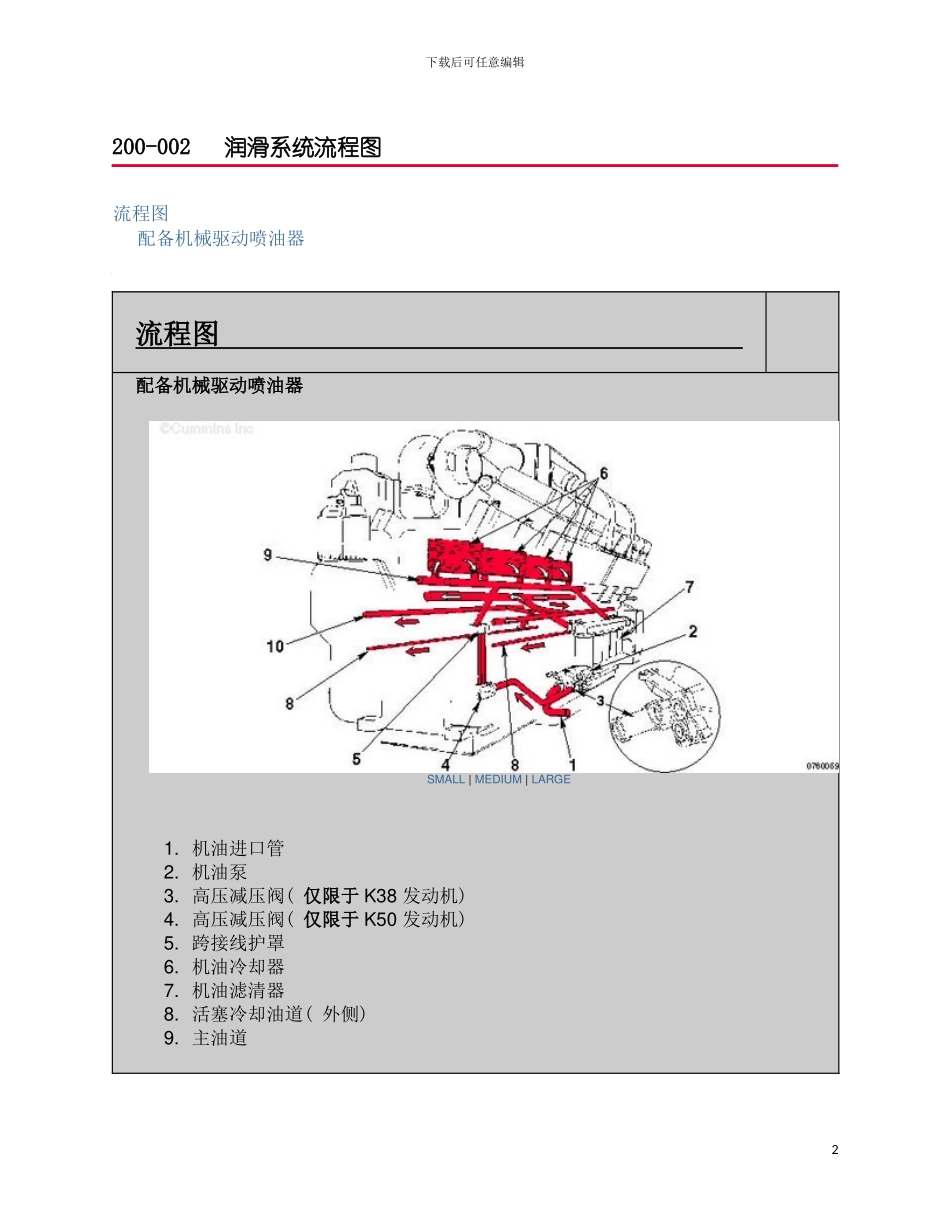

下载后可任意编辑机油和燃油的流程图1下载后可任意编辑200-002 润滑系统流程图流程图 配备机械驱动喷油器流程图配备机械驱动喷油器SMALL | MEDIUM | LARGE 1. 机油进口管 2. 机油泵 3. 高压减压阀( 仅限于 K38 发动机) 4. 高压减压阀( 仅限于 K50 发动机) 5. 跨接线护罩 6. 机油冷却器 7. 机油滤清器 8. 活塞冷却油道( 外侧) 9. 主油道 2下载后可任意编辑10.凸轮轴机油油道。 注: 老式 K50 发动机配备有高压减压阀, 与机油泵前盖相连。SMALL | MEDIUM | LARGE 活塞冷却、 连杆和顶置机构1. 主油道 2. 活塞冷却油道( 外侧) 3. 凸轮轴机油油道 4. 活塞冷却喷嘴( 外侧) 5. 计量孔 6. 凸轮随动件 7. 摇臂( 排气) 8. 送至主轴承的供油 9. 到连杆的机油供应 10.活塞冷却喷嘴( 内侧) 。 注: 带有内侧活塞冷却喷嘴的发动机没有配备项目 (2) 和 (4)。注: 带有外侧活塞冷却喷嘴的老式发动机没有配备项目 (10)。3下载后可任意编辑SMALL | MEDIUM | LARGE 前齿轮系1. 主油道 2. 惰轮 3. 机油经过齿轮室进入前盖 4. 至水泵的机油 5. 至空气压缩机的机油 6. 至液压泵驱动装置的机油 7. 空气压缩机回油( 康明斯双缸空气压缩机) 。 注: 流到惰轮 (2) 的机油经过缸体。4下载后可任意编辑SMALL | MEDIUM | LARGE 涡轮增压器后齿轮系1. 来自主油道 2. 至止推轴承的机油供应 3. 凸轮轴机油油道 4. 惰轮 5. 至上输出壳体的机油供应 6. 涡轮增压器机油供油管 7. 涡轮增压器机油回油。 5下载后可任意编辑SMALL | MEDIUM | LARGE 全流式机油滤清器座1. 至机油滤清器座的机油供应 2. 返回油底壳的机油 3. 至滤清器的机油供应 4. 机油压力调节器 5. 机油滤清器 6. 控制装置油道 7. 滤清器旁通阀 8. 活塞冷却控制阀( 外侧) 9. 活塞冷却油道( 外侧) 10.活塞冷却喷嘴( 外侧) 11.主油道 12.活塞冷却控制阀( 中部安装) 13.活塞冷却喷嘴( 中部安装) 。 注: 带有中部安装活塞冷却喷嘴的发动机没有配备项目 (8)、 (9) 或 (10)。6下载后可任意编辑SMALL | MEDIUM | LARGE 液力控制的 STC 机油流( 正常正时) 1. 来自发动机油道的机油( 机油油道压力) 2. STC 控制阀 3. 至控制阀的燃油压力信号 4. 从泵至喷油器的燃油供应 5. 机油控制柱塞 6. 燃油回流 7. 凸轮轴罩通风口 8. 至挺杆的机油供应(...
