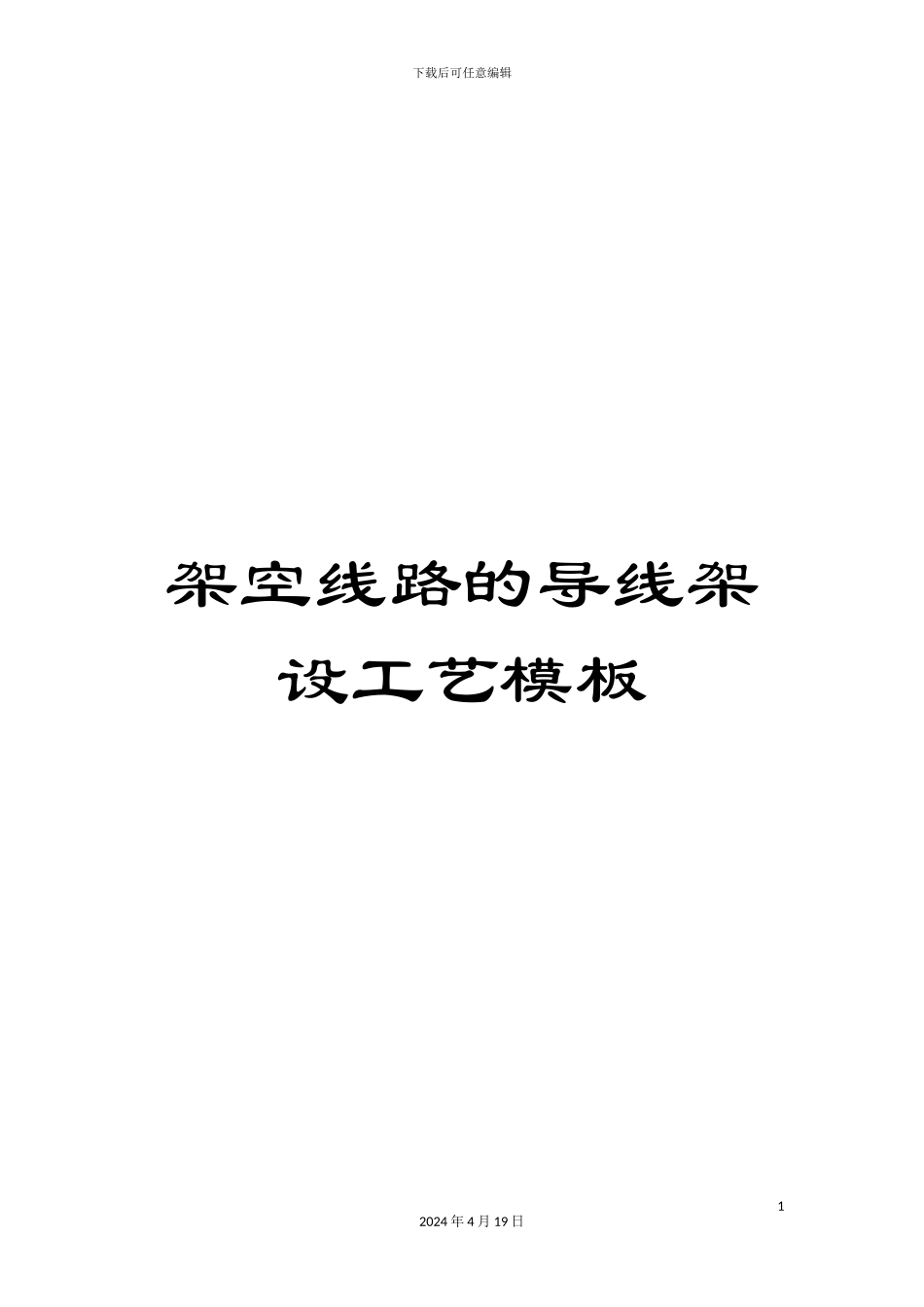

架空线路的导线架设工艺模板

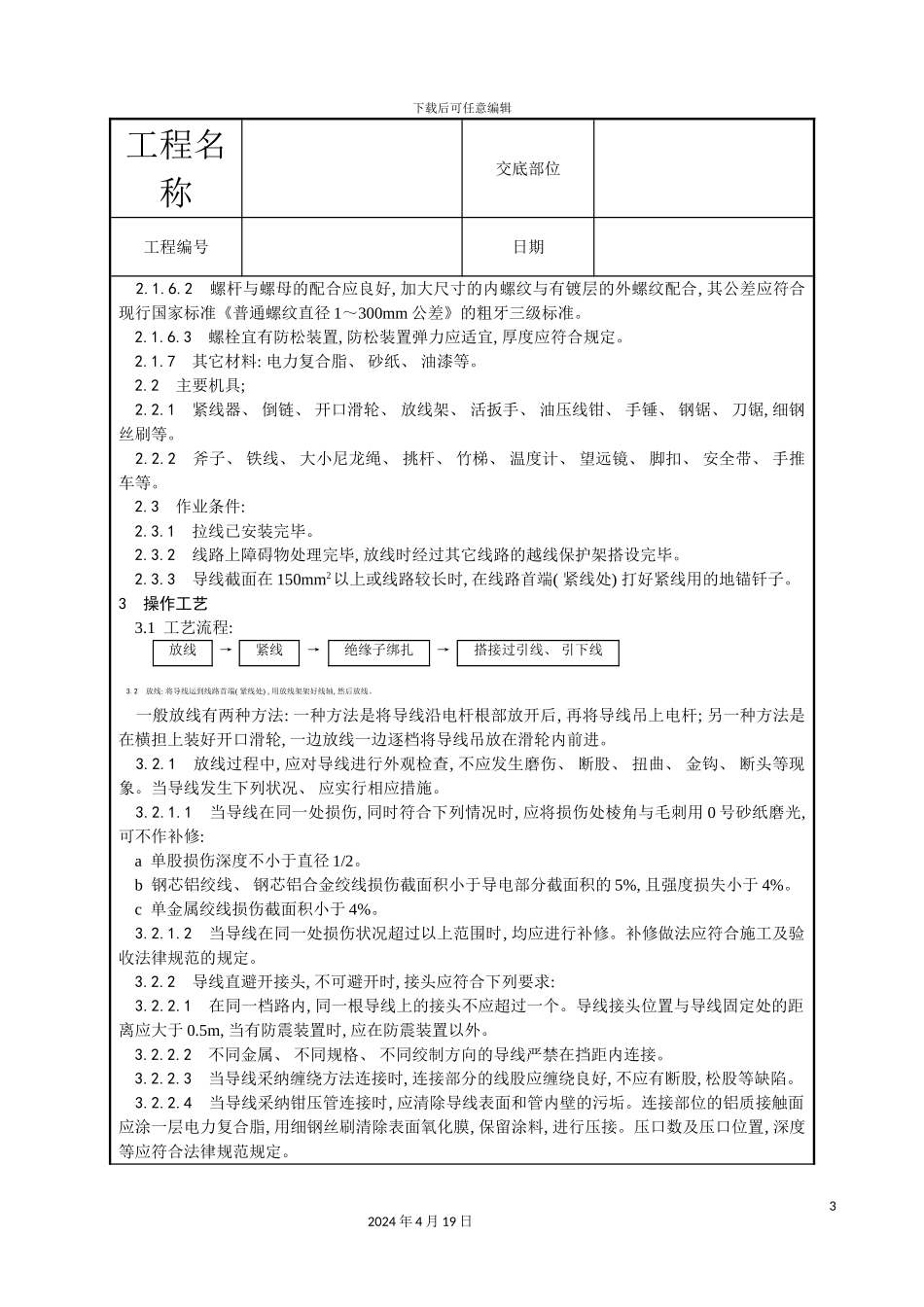

下载后可任意编辑架空线路的导线架设工艺模板12024 年 4 月 19 日下载后可任意编辑工程名称交底部位工程编号日期交底内容: 架空线路的导线架设1 范围 本工艺标准适用于 10kV 及以下架空配电线路的导线架设安装工程。2 施工准备 2.1 材料要求: 2.1.1 所采纳的器材、 材料应符合同家现行技术标准的规定, 并应有产品合格证。 2.1.2 导线: 2.1.2.1 导线不应有松股、 交叉、 折叠、 断裂及破损等缺陷, 裸铝绞线不应有严重腐蚀现象。 2.1.2.2 不应有严重腐蚀现象。 2.1.2.3 绝缘导线表而应平整, 光滑、 色泽均匀, 绝缘层厚度应符合规定。绝缘层应挤包紧密, 且易剥离、 绝缘线端部应有密封措施。 2.1.2.4 导线最小截面应符合表 3-76 所示数值。 导线最小截面( mm2) 表 3-76导线种类10kV居民区非居民区1kV 以下铝绞线钢芯铝绞线铜绞线3525162516～251616～2516～25直径 3.2～4.0mm 2.1.3 悬式绝缘子、 蝶式绝缘子 2.1.3.1 瓷件与铁件组合无歪斜现象、 且结合紧密、 铁件镀锌良好。 2.1.3.2 瓷釉光滑, 无裂纹、 缺釉、 斑点、 烧痕、 气泡或瓷釉烧坏等缺陷。 2.1.3.3 弹簧销、 垫的弹力适宜。 2.1.3.4 高压绝缘子的沟通耐压试验结果必须符合施工法律规范的规定。 2.1.4 绑线: 裸导线的绑线应选用与导线同金属的单股线, 直径不应小于 2.0mm, 绝缘导线应选用绝缘绑线。 2.1.5 耐张线夹、 并沟线夹、 钳压管、 铝带 2.1.5.1 表面应光洁、 无裂纹、 毛刺、 飞边、 砂眼、 气泡等缺陷。 2.1.5.2 线夹转动灵活, 与导线接触面符合要求。 2.1.5.3 碗头挂板、 平行挂板、 直角挂板、 U 型挂环、 球失挂环、 拉板、 连扳、 曲型垫等。 2.1.5.4 表面应光洁、 无裂纹、 毛刺、 飞边、 砂眼、 气泡等缺陷。 2.1.5.5 应热镀锌, 镀锌良好, 镀锌层无剥落, 锈蚀现象。 2.1.6 螺栓: 2.1.6.1 螺栓表面不应有裂纹、 砂眼、 锌皮剥落及锈蚀现象。22024 年 4 月 19 日下载后可任意编辑工程名称交底部位工程编号日期 2.1.6.2 螺杆与螺母的配合应良好, 加大尺寸的内螺纹与有镀层的外螺纹配合, 其公差应符合现行国家标准《普通螺纹直径 1～300mm 公差》的粗牙三级标准。 2.1.6.3 螺栓宜有防松装置, 防松装置弹力应适宜, 厚度应符合规定。 2.1.7 其它材料: 电力复合脂、 砂纸、 油漆等。 2.2 主要机具; 2.2.1 紧线器、 倒链、 开口滑轮、...
