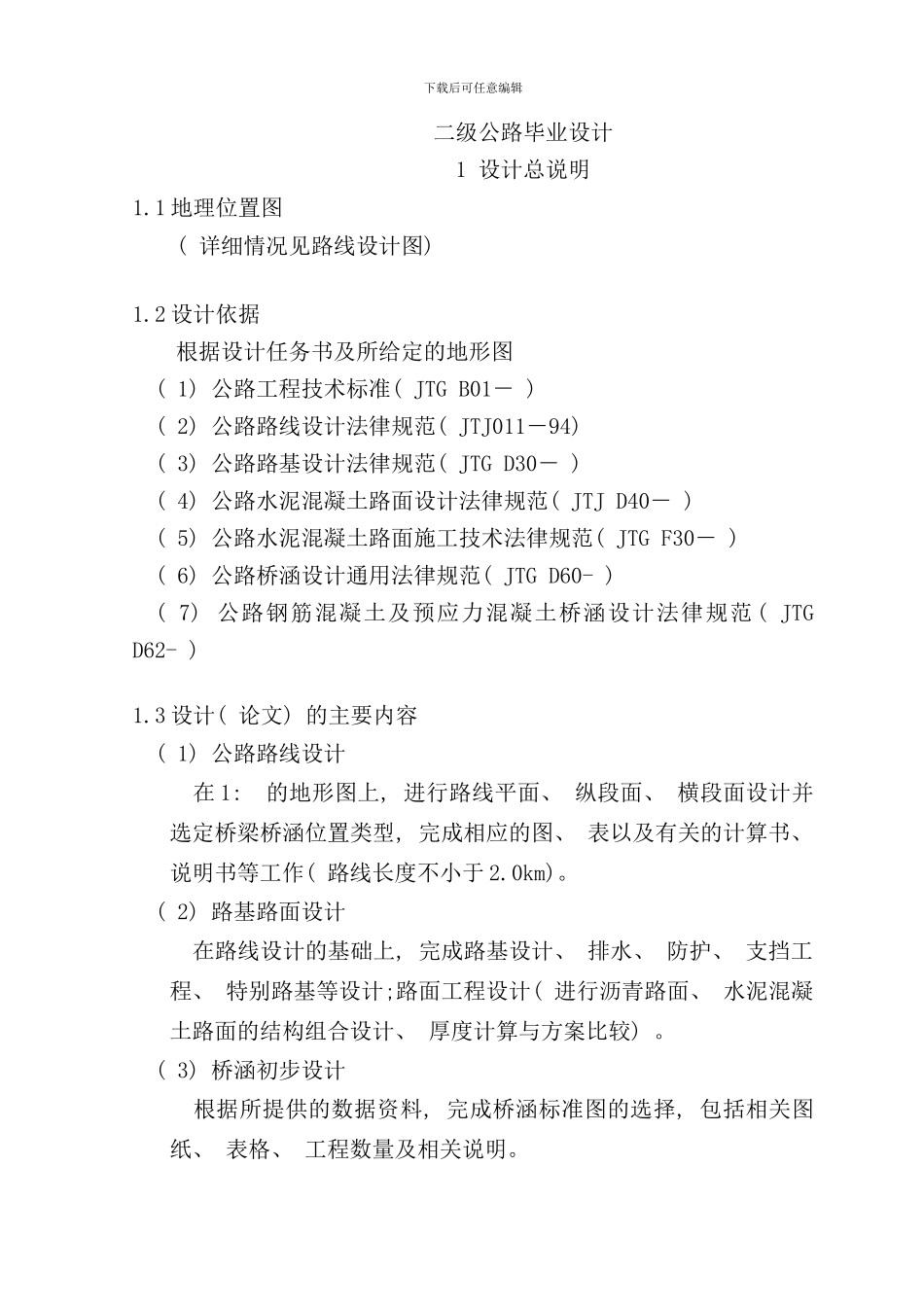

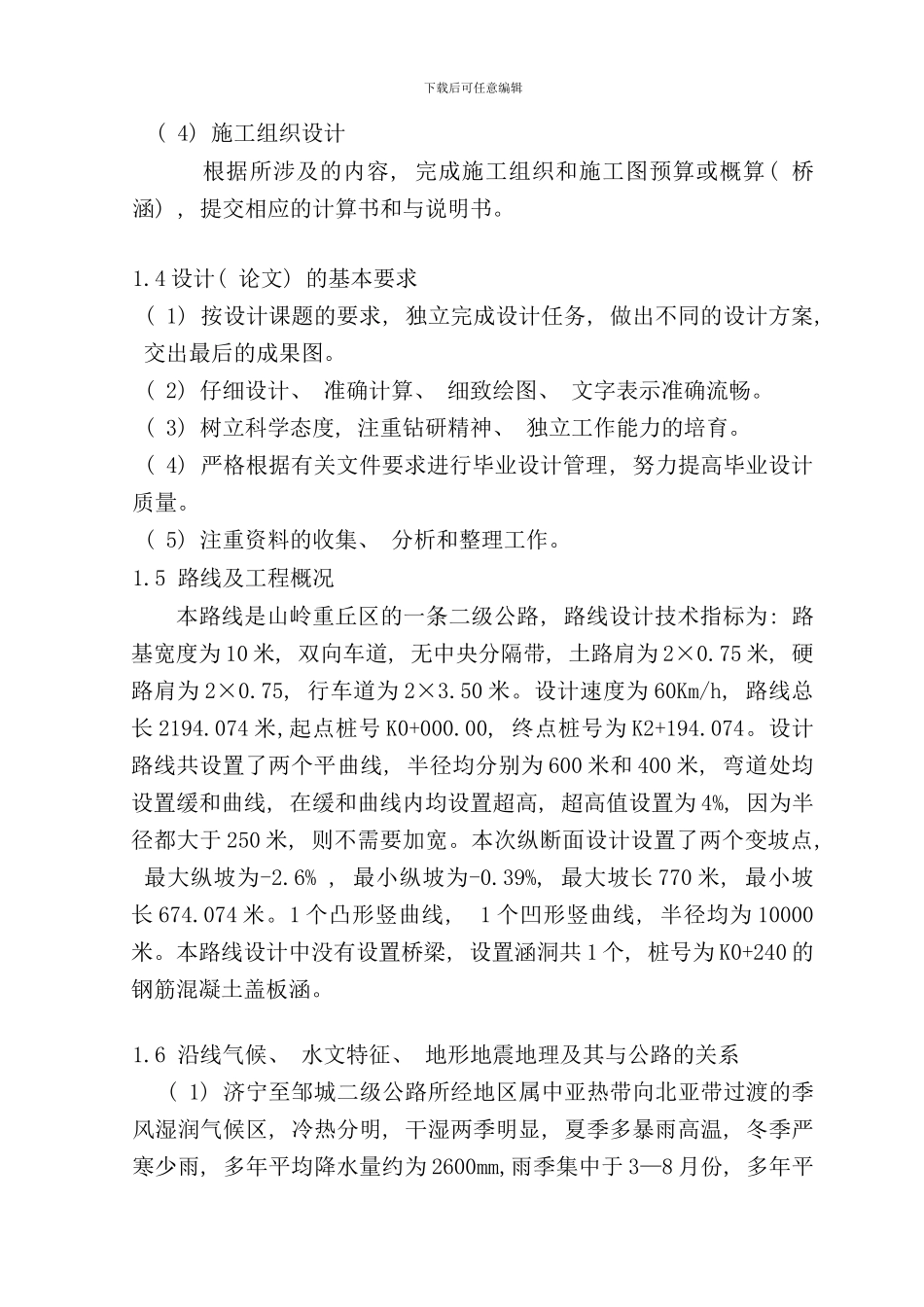

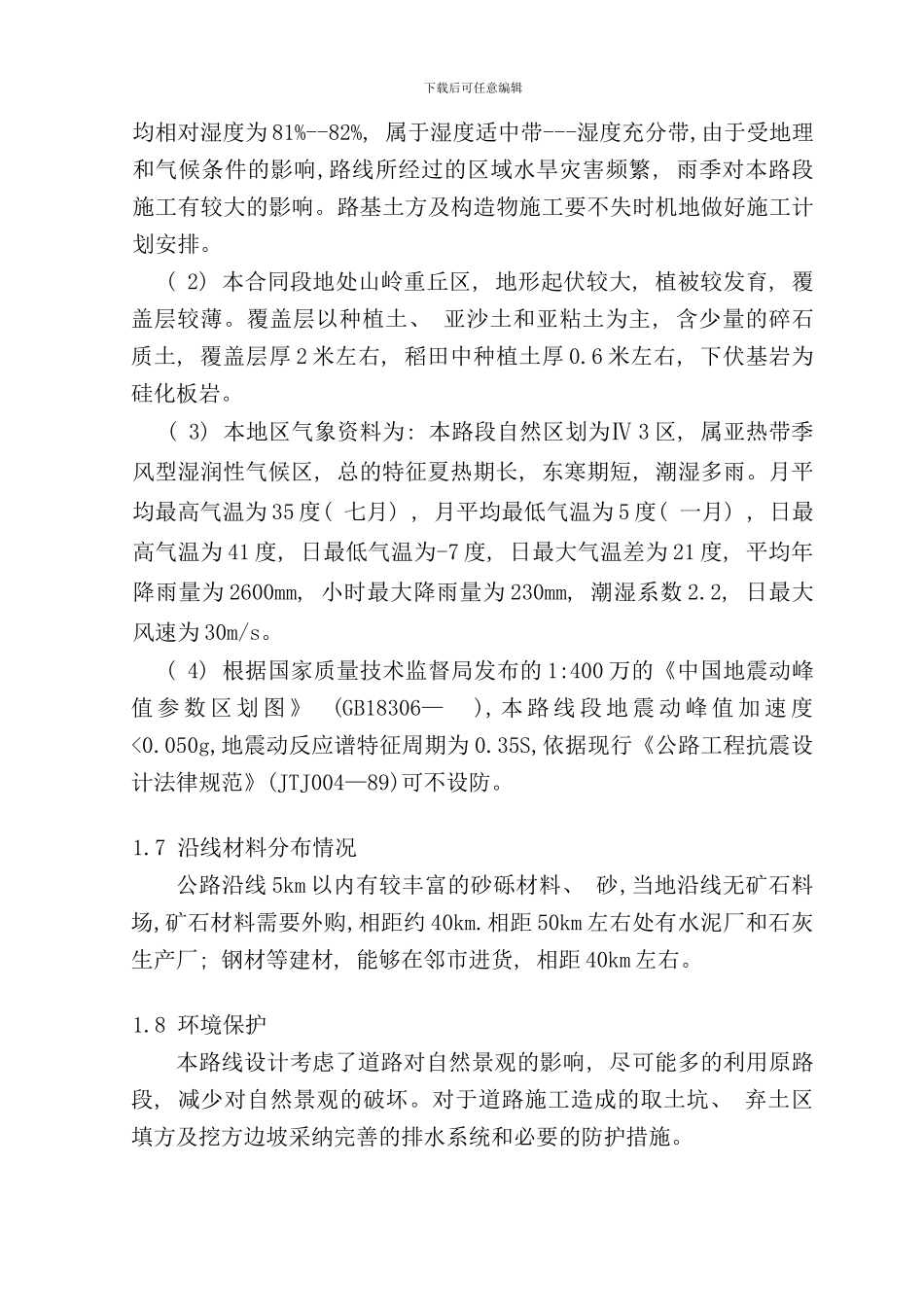

下载后可任意编辑二级公路毕业设计1 设计总说明1.1 地理位置图( 详细情况见路线设计图) 1.2 设计依据根据设计任务书及所给定的地形图( 1) 公路工程技术标准( JTG B01－ ) ( 2) 公路路线设计法律规范( JTJ011－94) ( 3) 公路路基设计法律规范( JTG D30－ ) ( 4) 公路水泥混凝土路面设计法律规范( JTJ D40－ ) ( 5) 公路水泥混凝土路面施工技术法律规范( JTG F30－ ) ( 6) 公路桥涵设计通用法律规范( JTG D60- ) ( 7) 公路钢筋混凝土及预应力混凝土桥涵设计法律规范 ( JTG D62- ) 1.3 设计( 论文) 的主要内容( 1) 公路路线设计 在 1: 的地形图上, 进行路线平面、 纵段面、 横段面设计并选定桥梁桥涵位置类型, 完成相应的图、 表以及有关的计算书、 说明书等工作( 路线长度不小于 2.0km)。( 2) 路基路面设计 在路线设计的基础上, 完成路基设计、 排水、 防护、 支挡工程、 特别路基等设计;路面工程设计( 进行沥青路面、 水泥混凝土路面的结构组合设计、 厚度计算与方案比较) 。( 3) 桥涵初步设计 根据所提供的数据资料, 完成桥涵标准图的选择, 包括相关图纸、 表格、 工程数量及相关说明。下载后可任意编辑( 4) 施工组织设计 根据所涉及的内容, 完成施工组织和施工图预算或概算( 桥涵) , 提交相应的计算书和与说明书。1.4 设计( 论文) 的基本要求 ( 1) 按设计课题的要求, 独立完成设计任务, 做出不同的设计方案, 交出最后的成果图。( 2) 仔细设计、 准确计算、 细致绘图、 文字表示准确流畅。( 3) 树立科学态度, 注重钻研精神、 独立工作能力的培育。( 4) 严格根据有关文件要求进行毕业设计管理, 努力提高毕业设计质量。( 5) 注重资料的收集、 分析和整理工作。1.5 路线及工程概况本路线是山岭重丘区的一条二级公路, 路线设计技术指标为: 路基宽度为 10 米, 双向车道, 无中央分隔带, 土路肩为 2×0.75 米, 硬路肩为 2×0.75, 行车道为 2×3.50 米。设计速度为 60Km/h, 路线总长 2194.074 米,起点桩号 K0+000.00, 终点桩号为 K2+194.074。设计路线共设置了两个平曲线, 半径均分别为 600 米和 400 米, 弯道处均设置缓和曲线, 在缓和曲线内均设置超高, 超高值设置为 4%, 因为半径都大于 250 米, 则不需要加宽。本次纵断面设计设置了两个变坡点, 最大纵坡为-2.6% , 最小纵坡为-0.39%, 最大坡长...
