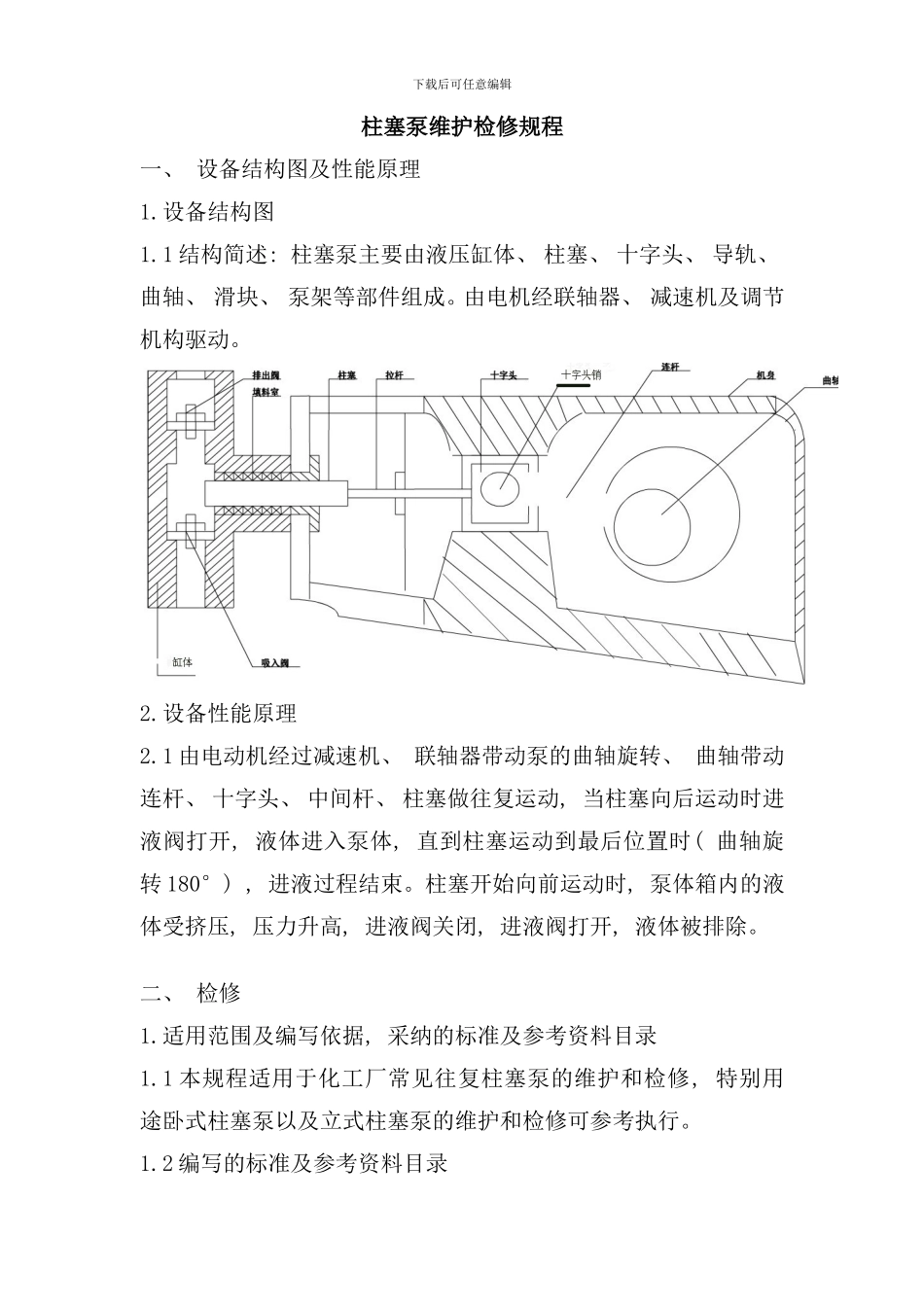

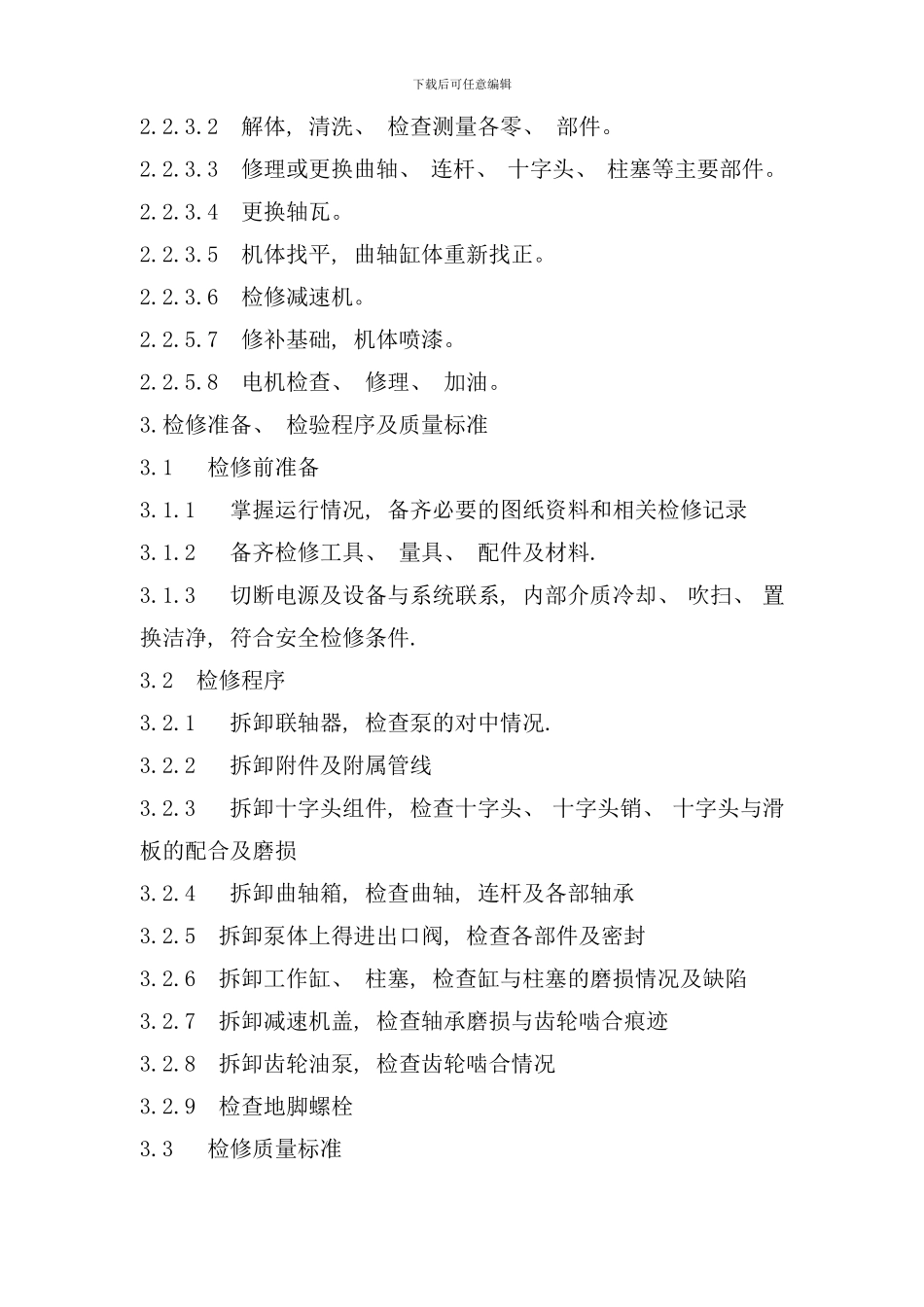

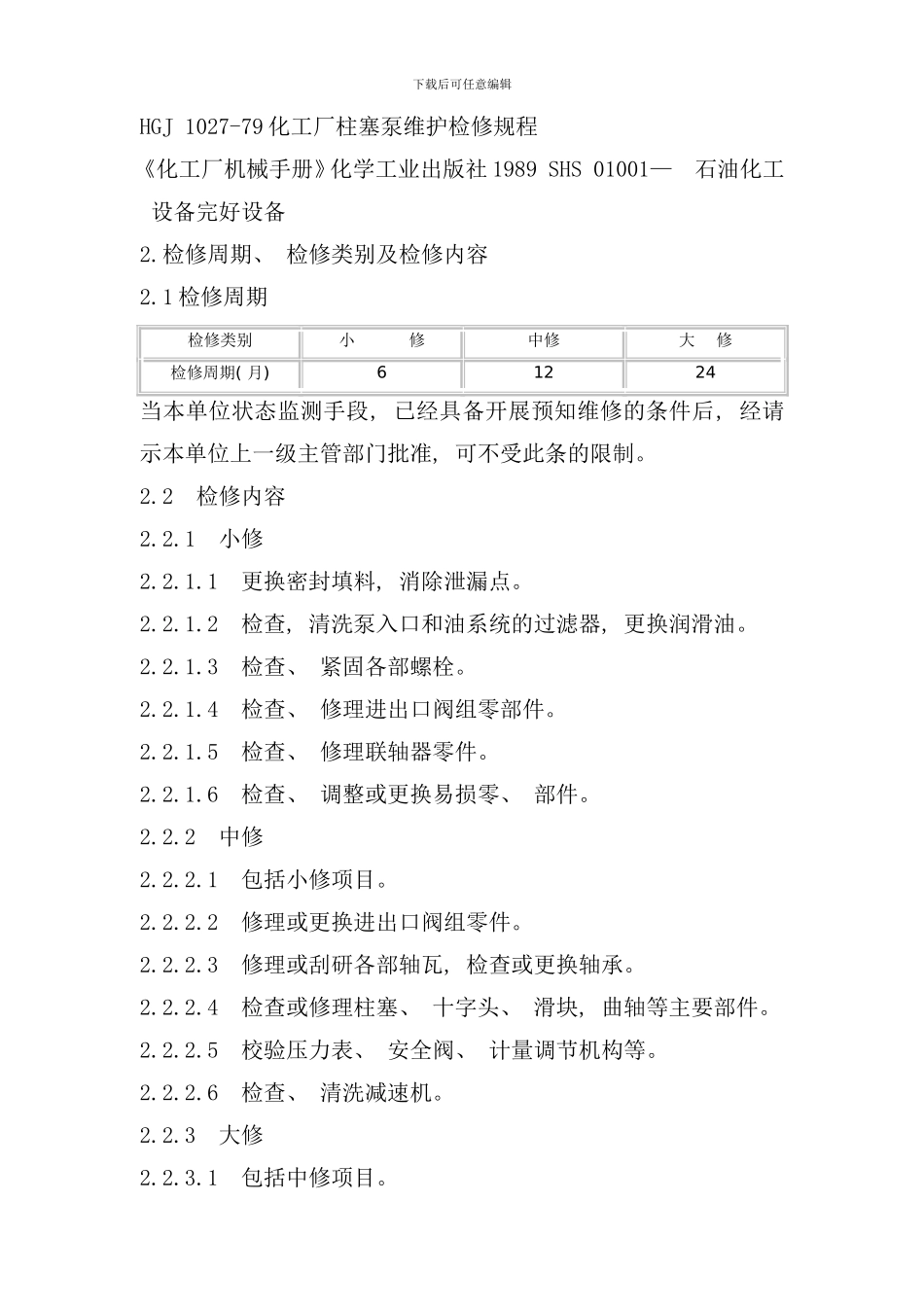

下载后可任意编辑柱塞泵维护检修规程一、 设备结构图及性能原理1.设备结构图1.1 结构简述: 柱塞泵主要由液压缸体、 柱塞、 十字头、 导轨、 曲轴、 滑块、 泵架等部件组成。由电机经联轴器、 减速机及调节机构驱动。2.设备性能原理2.1 由电动机经过减速机、 联轴器带动泵的曲轴旋转、 曲轴带动连杆、 十字头、 中间杆、 柱塞做往复运动, 当柱塞向后运动时进液阀打开, 液体进入泵体, 直到柱塞运动到最后位置时( 曲轴旋转 180°) , 进液过程结束。柱塞开始向前运动时, 泵体箱内的液体受挤压, 压力升高, 进液阀关闭, 进液阀打开, 液体被排除。二、 检修1.适用范围及编写依据, 采纳的标准及参考资料目录1.1 本规程适用于化工厂常见往复柱塞泵的维护和检修, 特别用途卧式柱塞泵以及立式柱塞泵的维护和检修可参考执行。1.2 编写的标准及参考资料目录下载后可任意编辑HGJ 1027-79 化工厂柱塞泵维护检修规程《化工厂机械手册》化学工业出版社 1989 SHS 01001— 石油化工设备完好设备2.检修周期、 检修类别及检修内容2.1 检修周期检修类别小 修中修大 修检修周期( 月) 61224当本单位状态监测手段, 已经具备开展预知维修的条件后, 经请示本单位上一级主管部门批准, 可不受此条的限制。2.2 检修内容2.2.1 小修2.2.1.1 更换密封填料, 消除泄漏点。2.2.1.2 检查, 清洗泵入口和油系统的过滤器, 更换润滑油。2.2.1.3 检查、 紧固各部螺栓。2.2.1.4 检查、 修理进出口阀组零部件。2.2.1.5 检查、 修理联轴器零件。2.2.1.6 检查、 调整或更换易损零、 部件。2.2.2 中修2.2.2.1 包括小修项目。2.2.2.2 修理或更换进出口阀组零件。2.2.2.3 修理或刮研各部轴瓦, 检查或更换轴承。2.2.2.4 检查或修理柱塞、 十字头、 滑块, 曲轴等主要部件。2.2.2.5 校验压力表、 安全阀、 计量调节机构等。2.2.2.6 检查、 清洗减速机。2.2.3 大修2.2.3.1 包括中修项目。下载后可任意编辑2.2.3.2 解体, 清洗、 检查测量各零、 部件。2.2.3.3 修理或更换曲轴、 连杆、 十字头、 柱塞等主要部件。2.2.3.4 更换轴瓦。2.2.3.5 机体找平, 曲轴缸体重新找正。2.2.3.6 检修减速机。2.2.5.7 修补基础, 机体喷漆。2.2.5.8 电机检查、 修理、 加油。3.检修准备、 检验程序及质量标准3.1 检修前准备3.1.1 掌握运行情况, 备齐必要的图纸资料和相关检修记录3.1.2 备齐检修工具、 量具、 配...
