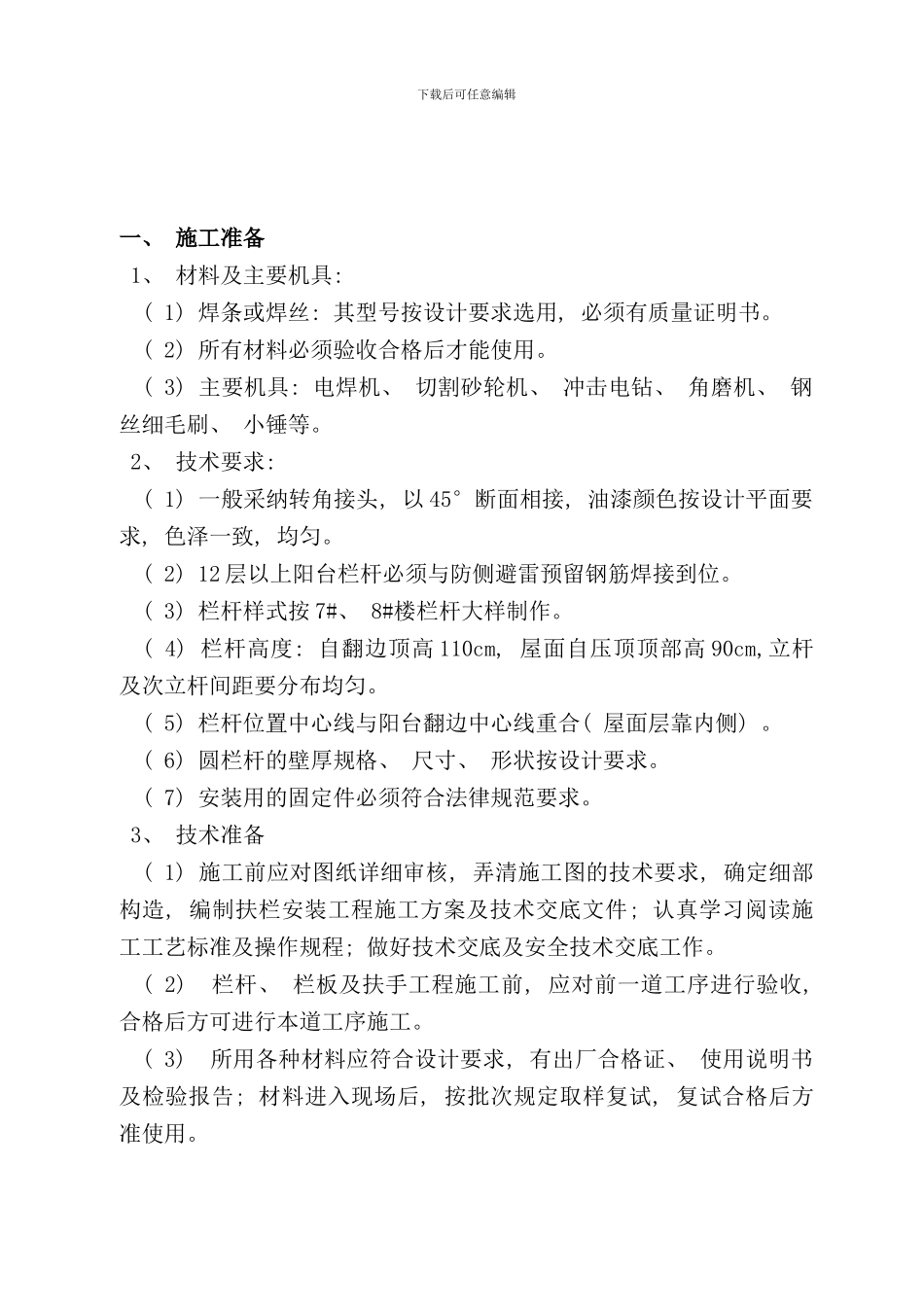

下载后可任意编辑一、 施工准备1、 材料及主要机具: ( 1) 焊条或焊丝: 其型号按设计要求选用, 必须有质量证明书。( 2) 所有材料必须验收合格后才能使用。( 3) 主要机具: 电焊机、 切割砂轮机、 冲击电钻、 角磨机、 钢丝细毛刷、 小锤等。2、 技术要求: ( 1) 一般采纳转角接头, 以 45°断面相接, 油漆颜色按设计平面要求, 色泽一致, 均匀。( 2) 12 层以上阳台栏杆必须与防侧避雷预留钢筋焊接到位。( 3) 栏杆样式按 7#、 8#楼栏杆大样制作。( 4) 栏杆高度: 自翻边顶高 110cm, 屋面自压顶顶部高 90cm,立杆及次立杆间距要分布均匀。( 5) 栏杆位置中心线与阳台翻边中心线重合( 屋面层靠内侧) 。( 6) 圆栏杆的壁厚规格、 尺寸、 形状按设计要求。( 7) 安装用的固定件必须符合法律规范要求。3、 技术准备( 1) 施工前应对图纸详细审核, 弄清施工图的技术要求, 确定细部构造, 编制扶栏安装工程施工方案及技术交底文件; 认真学习阅读施工工艺标准及操作规程; 做好技术交底及安全技术交底工作。( 2) 栏杆、 栏板及扶手工程施工前, 应对前一道工序进行验收, 合格后方可进行本道工序施工。( 3) 所用各种材料应符合设计要求, 有出厂合格证、 使用说明书及检验报告; 材料进入现场后, 按批次规定取样复试, 复试合格后方准使用。下载后可任意编辑( 4) 按设计大样图对各部件进行加工, 对栏杆扶手骨架进行弯弧、 调整。( 5) 施工前, 由项目部主管工长和施工班组负责人一起, 对本工程的扶手安装部位, 安装扶手的标高线及连接点进行逐一核实, 并对全体安装施工人员进行详细的技术交底。使之了解本工程的特点和任务情况。4、 作业条件( 1) 熟悉图纸及栏杆施工工艺技术交底。( 2) 施工前应检查电焊工合格证有效期限, 应证明焊工所能承担的焊接工作。( 3) 现场供电应符合焊接用电要求。( 4) 施工环境已能满足栏杆施工的需要。二、 操作工艺1、 施工程序 定位、 放线→安装固定件→焊接立杆→钢管扶手安装→除锈、 防腐2、 施工工艺 ( l) 放线: 依据弹好的栏杆位置控制线, 测定基脚和立柱脚位置线。( 2) 安装固定件:用膨胀螺丝栓固定于翻边下的梁内或墙内, 锚固深度≥5cm,再以螺帽与栏杆紧固件锚固牢固。 ( 3) 焊接立杆: 焊接防侧避雷预埋钢筋, 焊接完毕后须以防锈漆涂刷焊接部位两遍, 预埋钢筋须隐蔽在砼内或装饰帽内, 不得外漏。 ( 4) 钢管扶手安装:...
