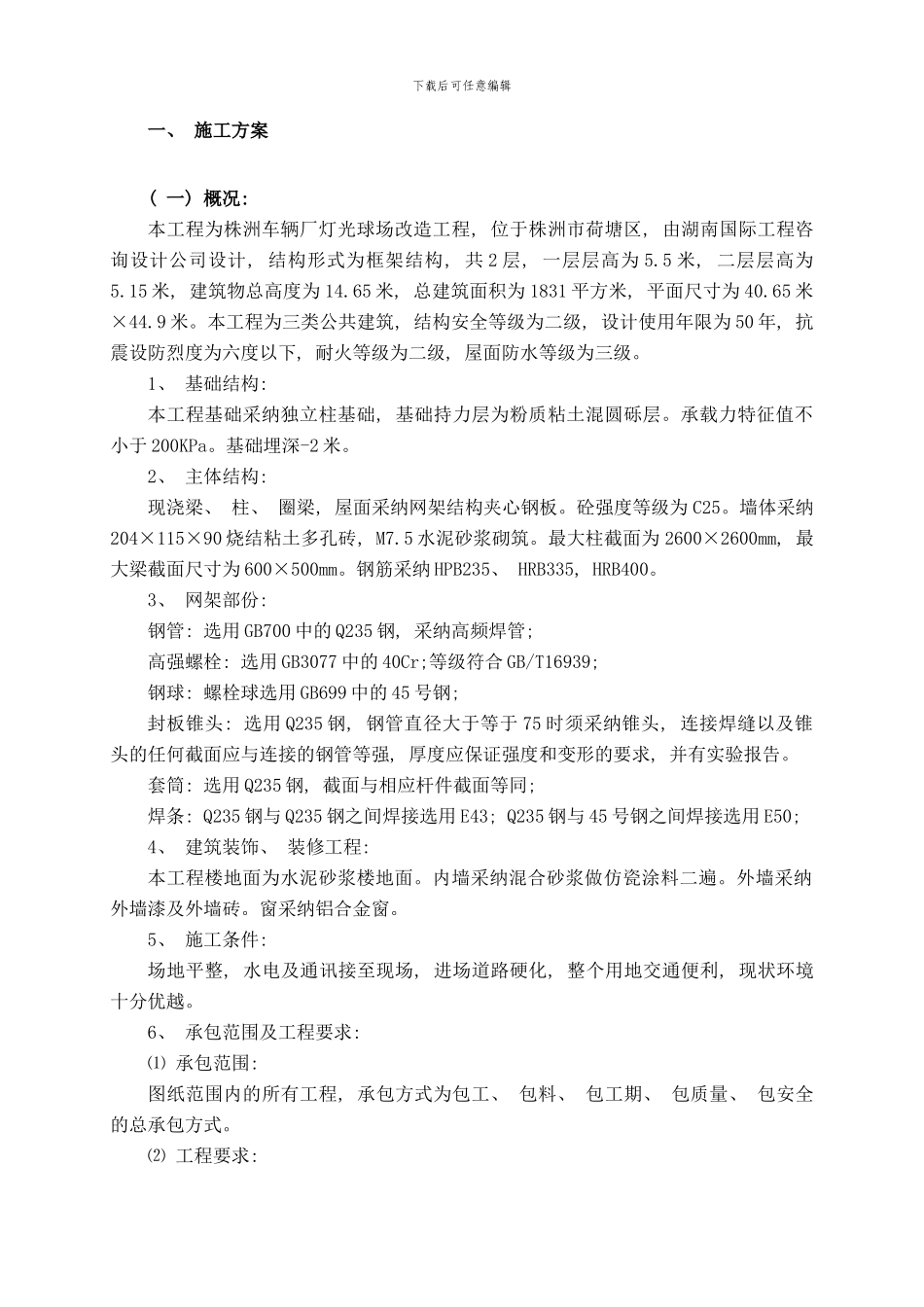

下载后可任意编辑一、 施工方案( 一) 概况:本工程为株洲车辆厂灯光球场改造工程, 位于株洲市荷塘区, 由湖南国际工程咨询设计公司设计, 结构形式为框架结构, 共 2 层, 一层层高为 5.5 米, 二层层高为5.15 米, 建筑物总高度为 14.65 米, 总建筑面积为 1831 平方米, 平面尺寸为 40.65 米×44.9 米。本工程为三类公共建筑, 结构安全等级为二级, 设计使用年限为 50 年, 抗震设防烈度为六度以下, 耐火等级为二级, 屋面防水等级为三级。1、 基础结构: 本工程基础采纳独立柱基础, 基础持力层为粉质粘土混圆砾层。承载力特征值不小于 200KPa。基础埋深-2 米。2、 主体结构: 现浇梁、 柱、 圈梁, 屋面采纳网架结构夹心钢板。砼强度等级为 C25。墙体采纳204×115×90 烧结粘土多孔砖, M7.5 水泥砂浆砌筑。最大柱截面为 2600×2600mm, 最大梁截面尺寸为 600×500mm。钢筋采纳 HPB235、 HRB335, HRB400。3、 网架部份: 钢管: 选用 GB700 中的 Q235 钢, 采纳高频焊管; 高强螺栓: 选用 GB3077 中的 40Cr;等级符合 GB/T16939; 钢球: 螺栓球选用 GB699 中的 45 号钢; 封板锥头: 选用 Q235 钢, 钢管直径大于等于 75 时须采纳锥头, 连接焊缝以及锥头的任何截面应与连接的钢管等强, 厚度应保证强度和变形的要求, 并有实验报告。套筒: 选用 Q235 钢, 截面与相应杆件截面等同; 焊条: Q235 钢与 Q235 钢之间焊接选用 E43; Q235 钢与 45 号钢之间焊接选用 E50; 4、 建筑装饰、 装修工程: 本工程楼地面为水泥砂浆楼地面。内墙采纳混合砂浆做仿瓷涂料二遍。外墙采纳外墙漆及外墙砖。窗采纳铝合金窗。5、 施工条件: 场地平整, 水电及通讯接至现场, 进场道路硬化, 整个用地交通便利, 现状环境十分优越。6、 承包范围及工程要求: ⑴ 承包范围: 图纸范围内的所有工程, 承包方式为包工、 包料、 包工期、 包质量、 包安全的总承包方式。⑵ 工程要求: 下载后可任意编辑工期要求为 60 天; 工程质量为合格工程。7、 工程特点: ⑴ 位于株洲市荷塘区株洲车辆厂厂区旁, 工程施工有一定干扰影响, 须精心组织管理, 实行现场围护隔离措施, 尽力避开干扰, 保持正常的施工秩序。⑵ 本工程为现浇钢筋砼框架网架结构的建筑, 关联性强, 网架安装与土建配合多, 施工工艺较复杂, 质量标准要求高, 要求施工须严细管理, 强化施工技术指导及质量检控。⑶ ...
