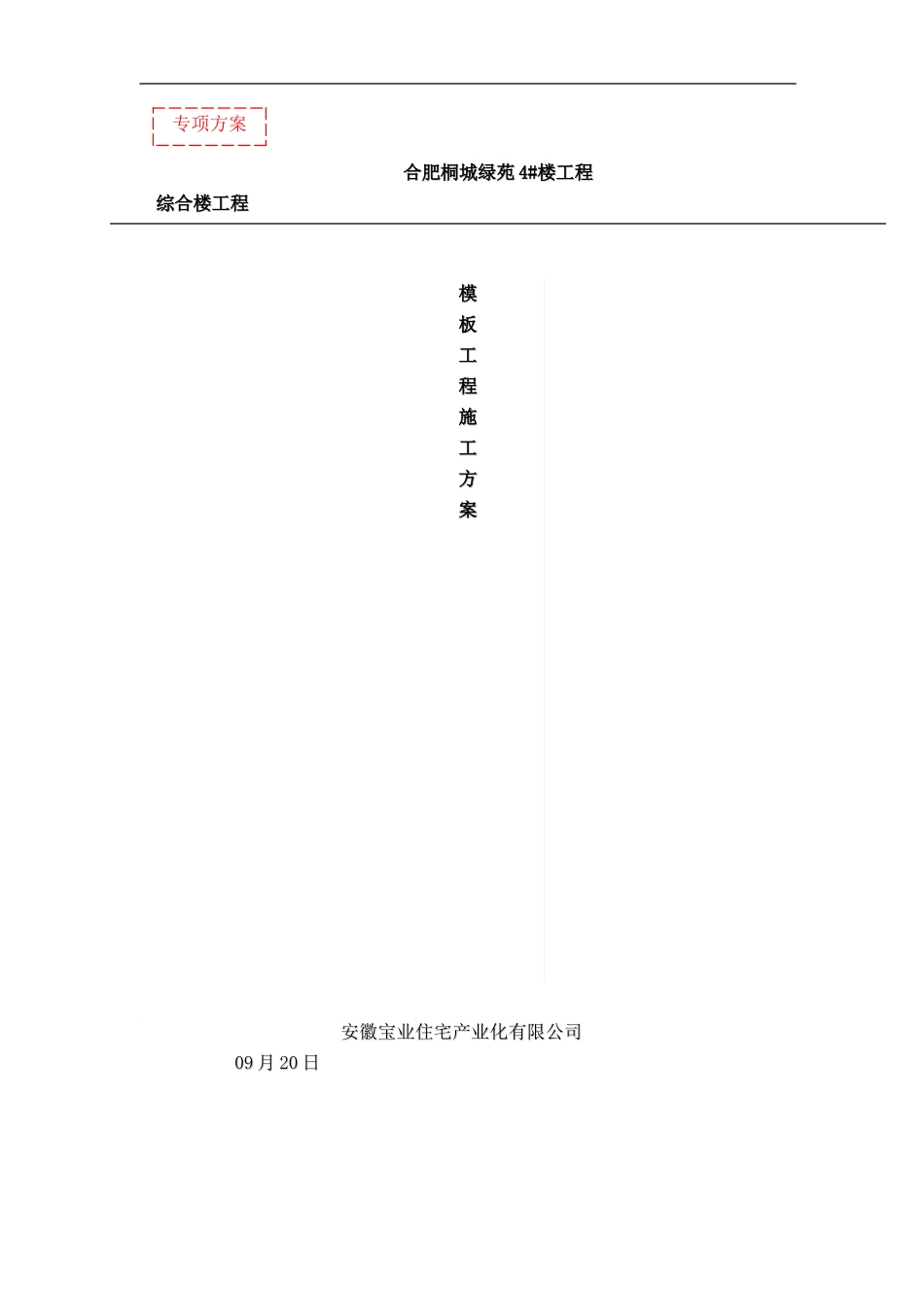

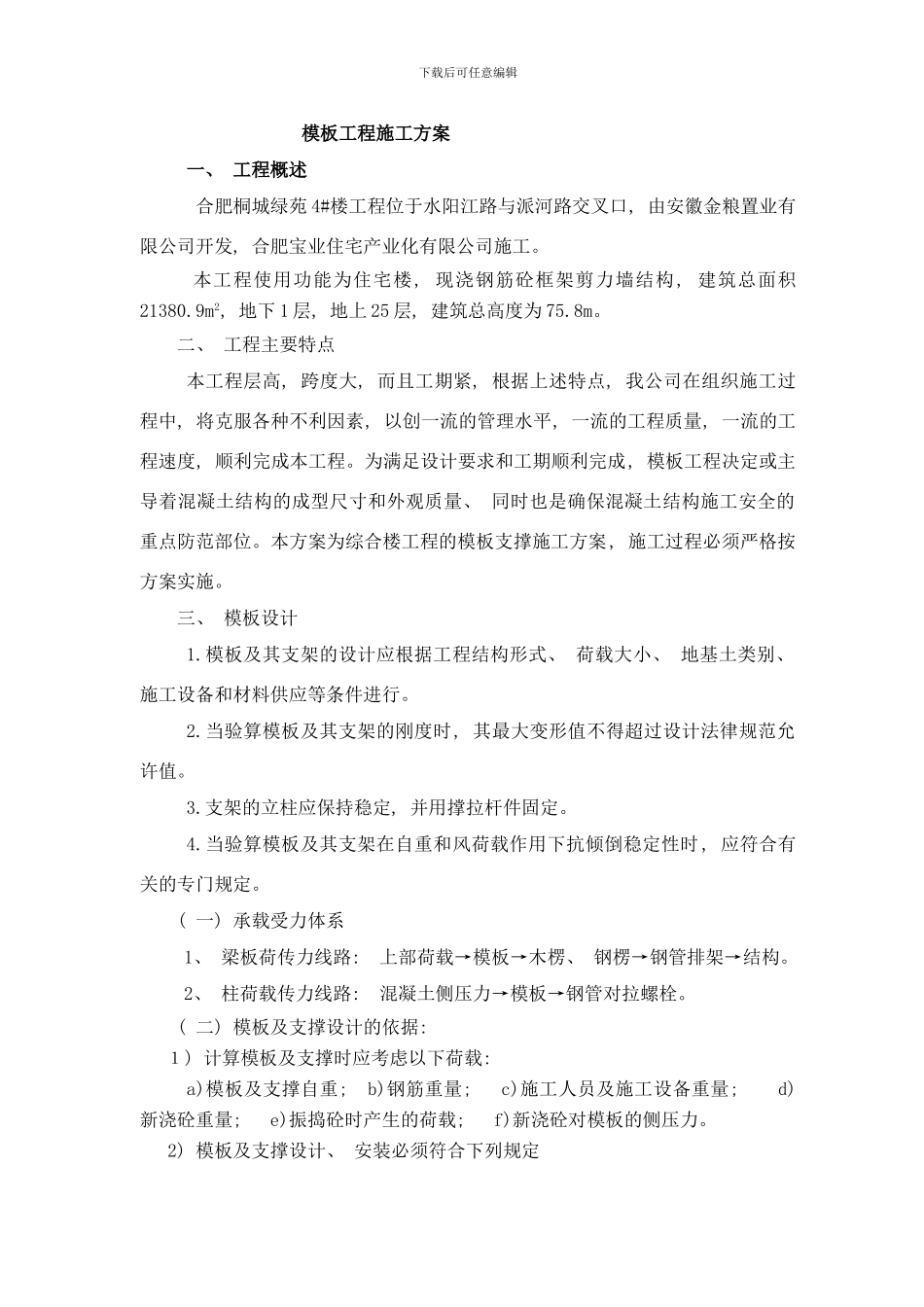

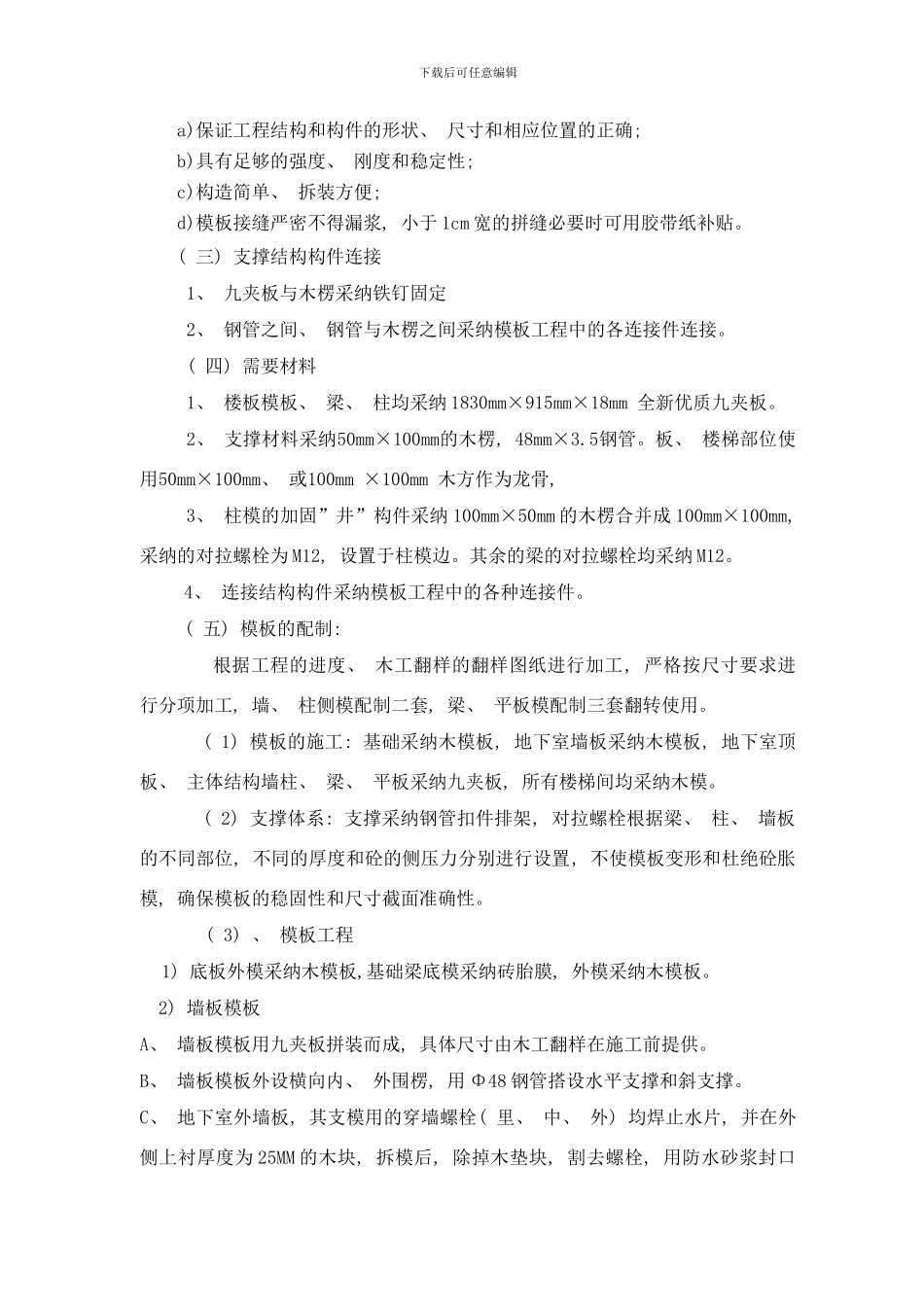

模模板板工工程程施施工工方方案案安徽宝业住宅产业化有限公司安徽宝业住宅产业化有限公司 09 09 月月 2020 日 日 合肥桐城绿苑合肥桐城绿苑 4#4#楼工程楼工程综合楼工程综合楼工程专项方案下载后可任意编辑模板工程施工方案 一、 工程概述合肥桐城绿苑 4#楼工程位于水阳江路与派河路交叉口, 由安徽金粮置业有限公司开发, 合肥宝业住宅产业化有限公司施工。本工程使用功能为住宅楼, 现浇钢筋砼框架剪力墙结构, 建筑总面积21380.9m2, 地下 1 层, 地上 25 层, 建筑总高度为 75.8m。二、 工程主要特点本工程层高, 跨度大, 而且工期紧, 根据上述特点, 我公司在组织施工过程中, 将克服各种不利因素, 以创一流的管理水平, 一流的工程质量, 一流的工程速度, 顺利完成本工程。为满足设计要求和工期顺利完成, 模板工程决定或主导着混凝土结构的成型尺寸和外观质量、 同时也是确保混凝土结构施工安全的重点防范部位。本方案为综合楼工程的模板支撑施工方案, 施工过程必须严格按方案实施。三、 模板设计1.模板及其支架的设计应根据工程结构形式、 荷载大小、 地基土类别、 施工设备和材料供应等条件进行。2.当验算模板及其支架的刚度时, 其最大变形值不得超过设计法律规范允许值。3.支架的立柱应保持稳定, 并用撑拉杆件固定。4.当验算模板及其支架在自重和风荷载作用下抗倾倒稳定性时, 应符合有关的专门规定。( 一) 承载受力体系1、 梁板荷传力线路: 上部荷载→模板→木楞、 钢楞→钢管排架→结构。2、 柱荷载传力线路: 混凝土侧压力→模板→钢管对拉螺栓。( 二) 模板及支撑设计的依据: １) 计算模板及支撑时应考虑以下荷载: a)模板及支撑自重; b)钢筋重量; c)施工人员及施工设备重量; d)新浇砼重量; e)振捣砼时产生的荷载; f)新浇砼对模板的侧压力。2) 模板及支撑设计、 安装必须符合下列规定下载后可任意编辑 a)保证工程结构和构件的形状、 尺寸和相应位置的正确; b)具有足够的强度、 刚度和稳定性; c)构造简单、 拆装方便; d)模板接缝严密不得漏浆, 小于 1cm 宽的拼缝必要时可用胶带纸补贴。( 三) 支撑结构构件连接1、 九夹板与木楞采纳铁钉固定2、 钢管之间、 钢管与木楞之间采纳模板工程中的各连接件连接。( 四) 需要材料1、 楼板模板、 梁、 柱均采纳 1830mm×915mm×18mm 全新优质九夹板。2、 支撑材料采纳50mm×100mm的木楞, 48mm×3.5钢管。板、 楼梯部位使...
