桥墩与横系梁同步施工工法样本

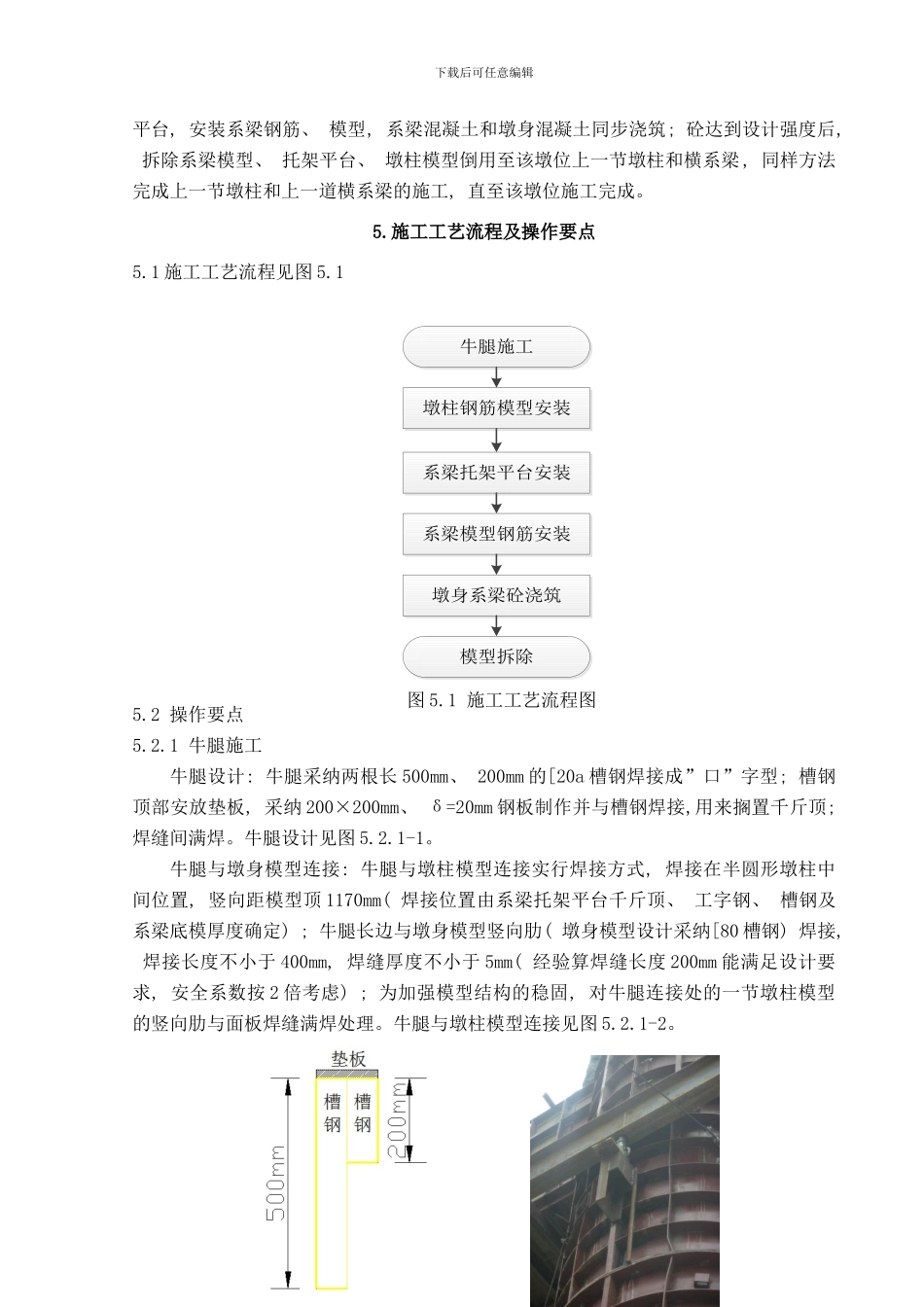

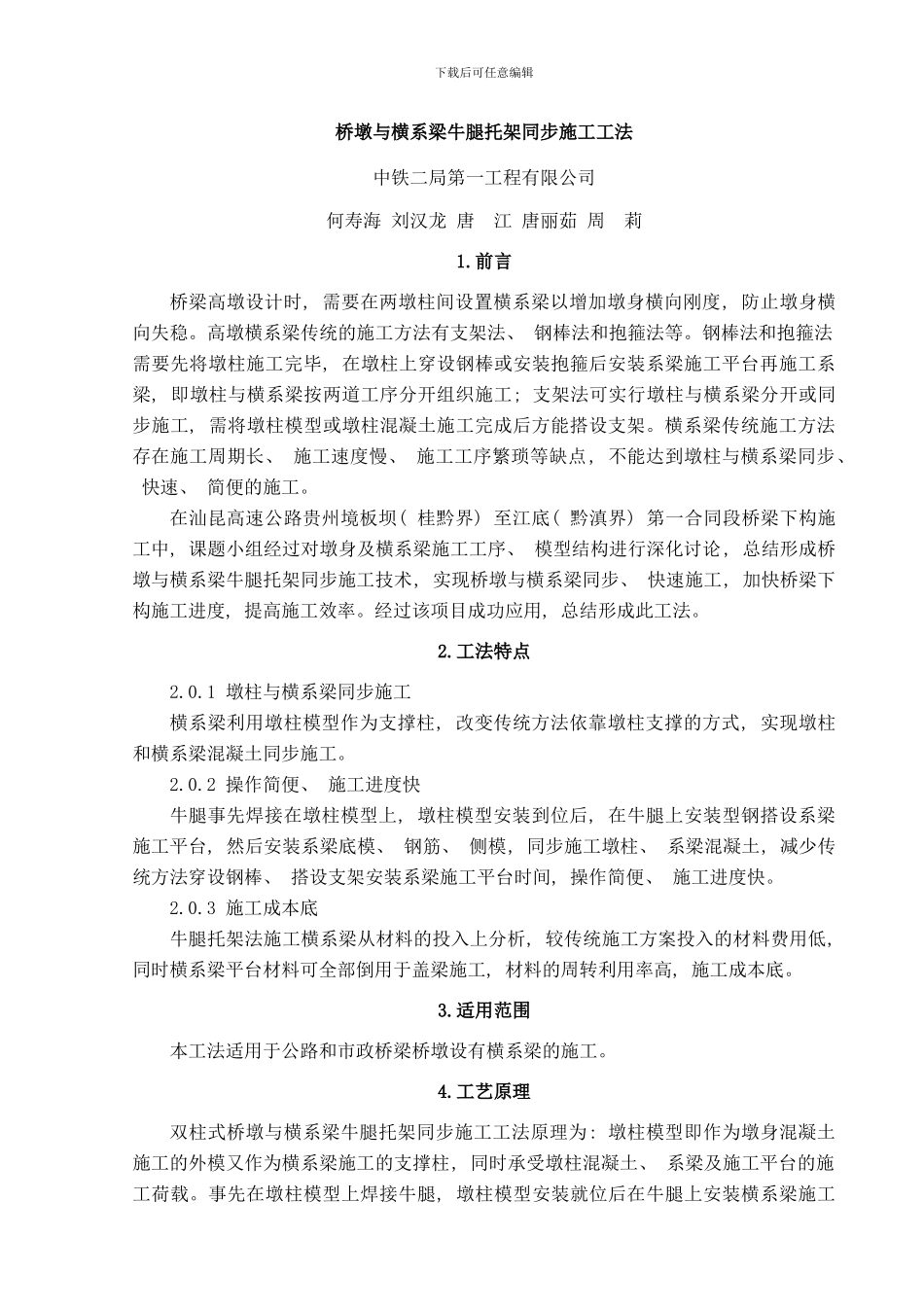

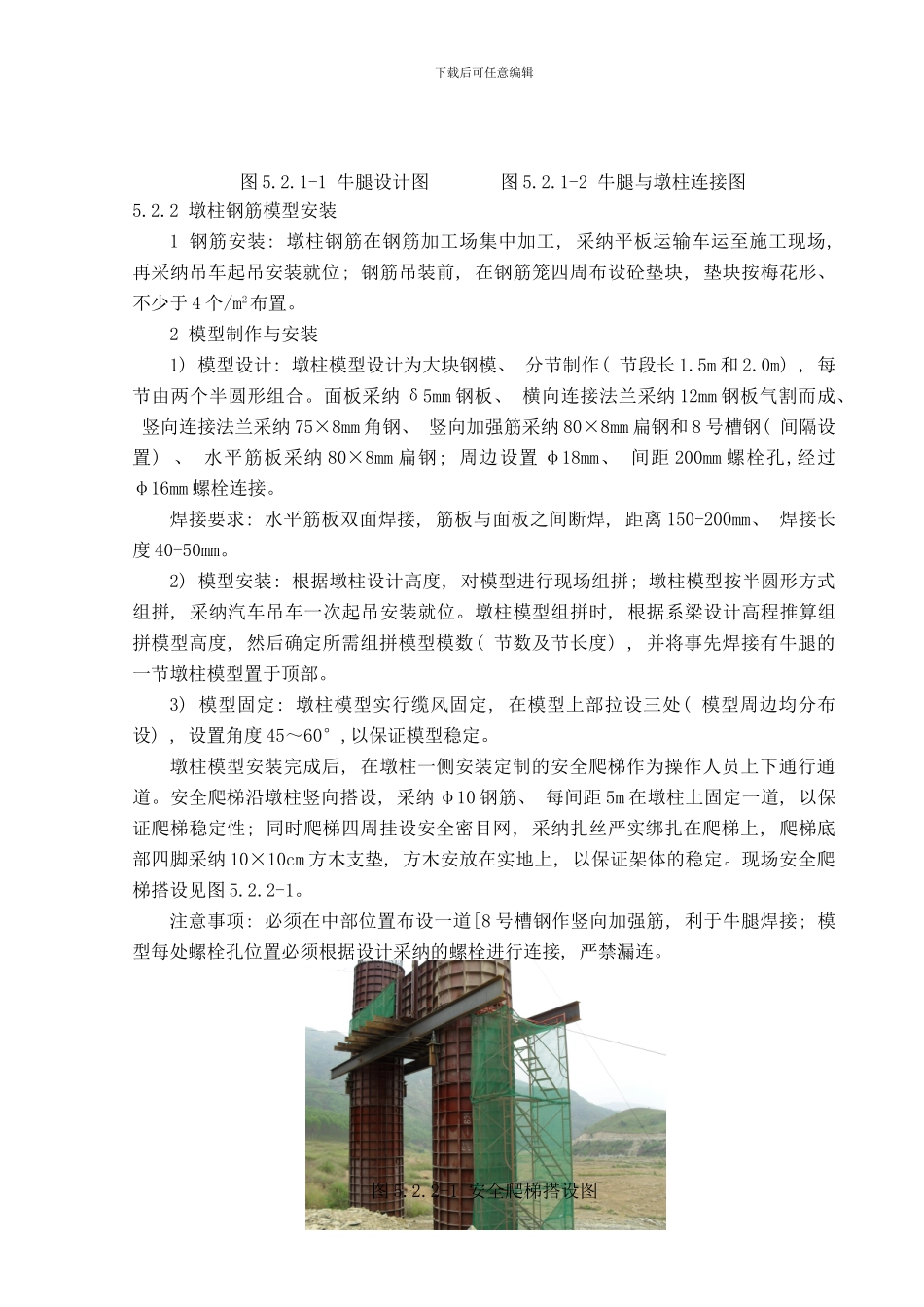

下载后可任意编辑桥墩与横系梁牛腿托架同步施工工法中铁二局第一工程有限公司何寿海 刘汉龙 唐 江 唐丽茹 周 莉1.前言桥梁高墩设计时, 需要在两墩柱间设置横系梁以增加墩身横向刚度, 防止墩身横向失稳。高墩横系梁传统的施工方法有支架法、 钢棒法和抱箍法等。钢棒法和抱箍法需要先将墩柱施工完毕, 在墩柱上穿设钢棒或安装抱箍后安装系梁施工平台再施工系梁, 即墩柱与横系梁按两道工序分开组织施工; 支架法可实行墩柱与横系梁分开或同步施工, 需将墩柱模型或墩柱混凝土施工完成后方能搭设支架。横系梁传统施工方法存在施工周期长、 施工速度慢、 施工工序繁琐等缺点, 不能达到墩柱与横系梁同步、 快速、 简便的施工。在汕昆高速公路贵州境板坝( 桂黔界) 至江底( 黔滇界) 第一合同段桥梁下构施工中, 课题小组经过对墩身及横系梁施工工序、 模型结构进行深化讨论, 总结形成桥墩与横系梁牛腿托架同步施工技术, 实现桥墩与横系梁同步、 快速施工, 加快桥梁下构施工进度, 提高施工效率。经过该项目成功应用, 总结形成此工法。2.工法特点2.0.1 墩柱与横系梁同步施工横系梁利用墩柱模型作为支撑柱, 改变传统方法依靠墩柱支撑的方式, 实现墩柱和横系梁混凝土同步施工。2.0.2 操作简便、 施工进度快牛腿事先焊接在墩柱模型上, 墩柱模型安装到位后, 在牛腿上安装型钢搭设系梁施工平台, 然后安装系梁底模、 钢筋、 侧模, 同步施工墩柱、 系梁混凝土, 减少传统方法穿设钢棒、 搭设支架安装系梁施工平台时间, 操作简便、 施工进度快。2.0.3 施工成本底牛腿托架法施工横系梁从材料的投入上分析, 较传统施工方案投入的材料费用低, 同时横系梁平台材料可全部倒用于盖梁施工, 材料的周转利用率高, 施工成本底。3.适用范围本工法适用于公路和市政桥梁桥墩设有横系梁的施工。4.工艺原理双柱式桥墩与横系梁牛腿托架同步施工工法原理为: 墩柱模型即作为墩身混凝土施工的外模又作为横系梁施工的支撑柱, 同时承受墩柱混凝土、 系梁及施工平台的施工荷载。事先在墩柱模型上焊接牛腿, 墩柱模型安装就位后在牛腿上安装横系梁施工下载后可任意编辑平台, 安装系梁钢筋、 模型, 系梁混凝土和墩身混凝土同步浇筑; 砼达到设计强度后, 拆除系梁模型、 托架平台、 墩柱模型倒用至该墩位上一节墩柱和横系梁, 同样方法完成上一节墩柱和上一道横系梁的施工, 直至该墩位施工完成。5.施工工艺流程及操作要点5.1 施工工...
