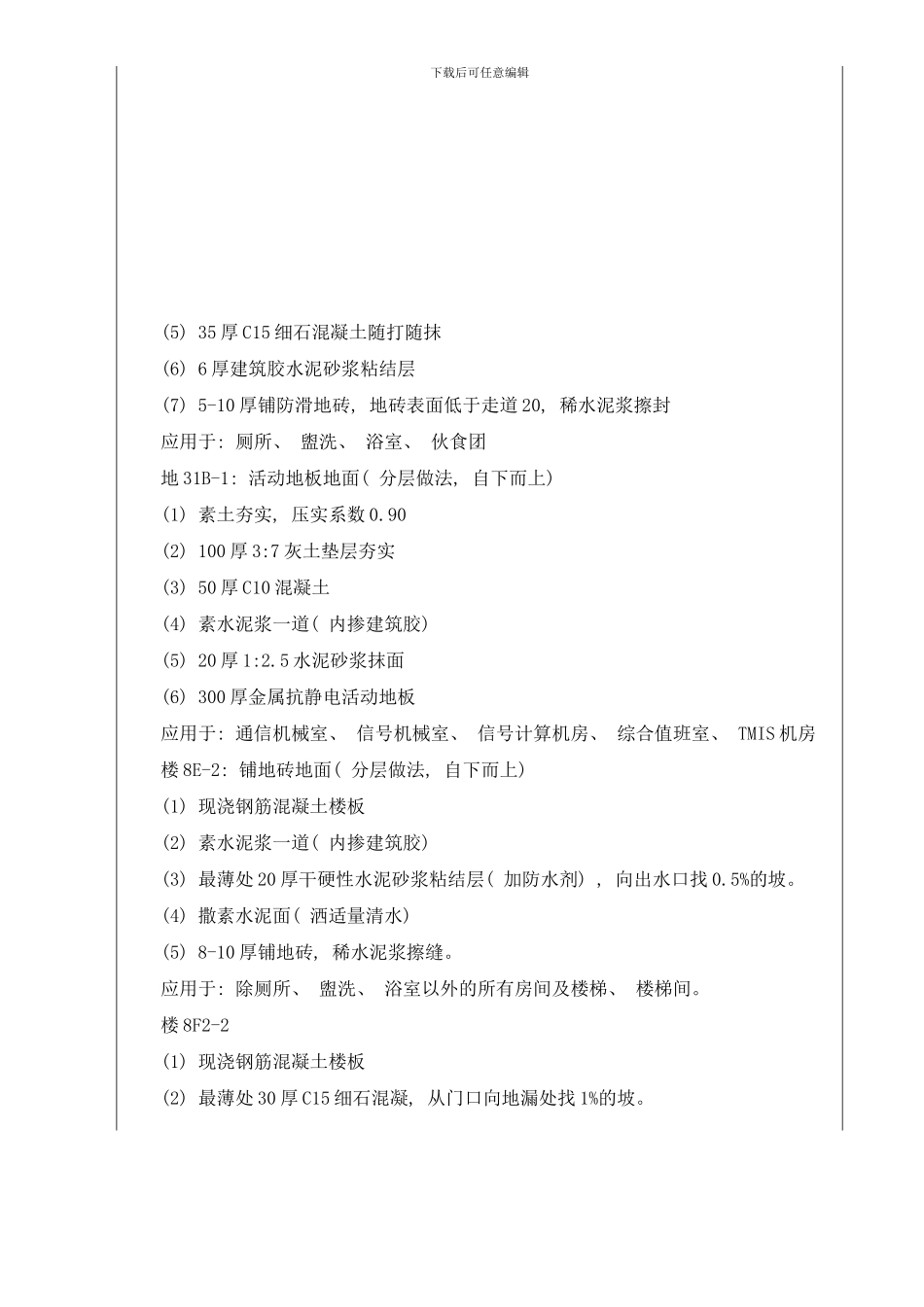

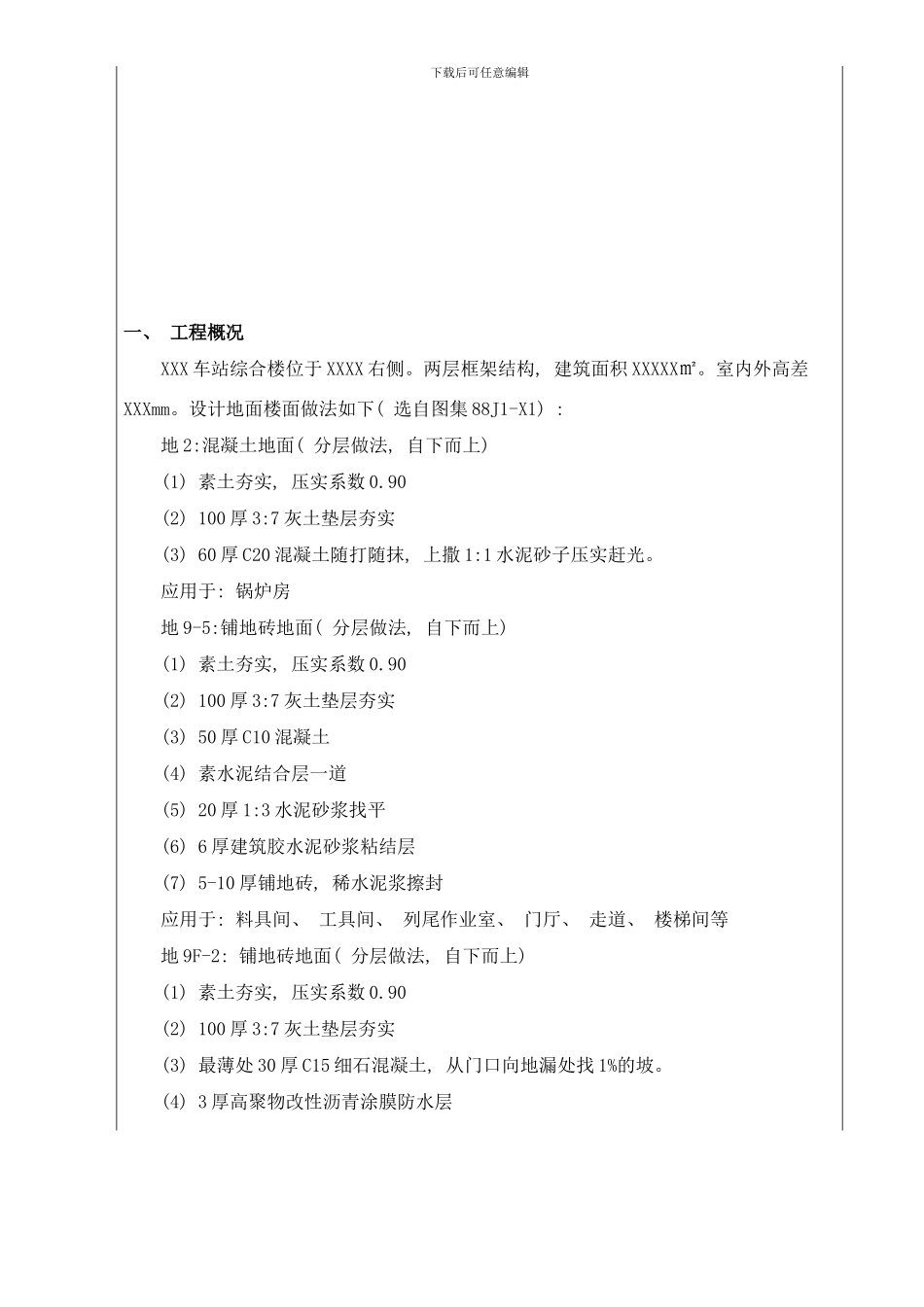

下载后可任意编辑一、 工程概况 XXX 车站综合楼位于 XXXX 右侧。两层框架结构, 建筑面积 XXXXX㎡。室内外高差XXXmm。设计地面楼面做法如下( 选自图集 88J1-X1) : 地 2:混凝土地面( 分层做法, 自下而上) (1) 素土夯实, 压实系数 0.90(2) 100 厚 3:7 灰土垫层夯实(3) 60 厚 C20 混凝土随打随抹, 上撒 1:1 水泥砂子压实赶光。应用于: 锅炉房地 9-5:铺地砖地面( 分层做法, 自下而上) (1) 素土夯实, 压实系数 0.90(2) 100 厚 3:7 灰土垫层夯实(3) 50 厚 C10 混凝土(4) 素水泥结合层一道(5) 20 厚 1:3 水泥砂浆找平(6) 6 厚建筑胶水泥砂浆粘结层(7) 5-10 厚铺地砖, 稀水泥浆擦封应用于: 料具间、 工具间、 列尾作业室、 门厅、 走道、 楼梯间等地 9F-2: 铺地砖地面( 分层做法, 自下而上) (1) 素土夯实, 压实系数 0.90(2) 100 厚 3:7 灰土垫层夯实(3) 最薄处 30 厚 C15 细石混凝土, 从门口向地漏处找 1%的坡。(4) 3 厚高聚物改性沥青涂膜防水层下载后可任意编辑(5) 35 厚 C15 细石混凝土随打随抹(6) 6 厚建筑胶水泥砂浆粘结层(7) 5-10 厚铺防滑地砖, 地砖表面低于走道 20, 稀水泥浆擦封应用于: 厕所、 盥洗、 浴室、 伙食团地 31B-1: 活动地板地面( 分层做法, 自下而上) (1) 素土夯实, 压实系数 0.90(2) 100 厚 3:7 灰土垫层夯实(3) 50 厚 C10 混凝土(4) 素水泥浆一道( 内掺建筑胶) (5) 20 厚 1:2.5 水泥砂浆抹面(6) 300 厚金属抗静电活动地板应用于: 通信机械室、 信号机械室、 信号计算机房、 综合值班室、 TMIS 机房楼 8E-2: 铺地砖地面( 分层做法, 自下而上) (1) 现浇钢筋混凝土楼板(2) 素水泥浆一道( 内掺建筑胶) (3) 最薄处 20 厚干硬性水泥砂浆粘结层( 加防水剂) , 向出水口找 0.5%的坡。(4) 撒素水泥面( 洒适量清水) (5) 8-10 厚铺地砖, 稀水泥浆擦缝。应用于: 除厕所、 盥洗、 浴室以外的所有房间及楼梯、 楼梯间。楼 8F2-2 (1) 现浇钢筋混凝土楼板(2) 最薄处 30 厚 C15 细石混凝, 从门口向地漏处找 1%的坡。下载后可任意编辑(3) 素水泥浆一道( 内掺建筑胶) (4) 20 厚 1:3 水泥砂浆找平层, 四周及竖管根部为抹小八字角。(5) 1.5 厚聚氨酯涂膜防水层(6) 20 厚 1:2 干硬性水泥砂浆粘结层(7) 撒素水泥面( 洒适量清水) (8) 8-10 厚铺地砖, 稀水泥浆擦缝...
