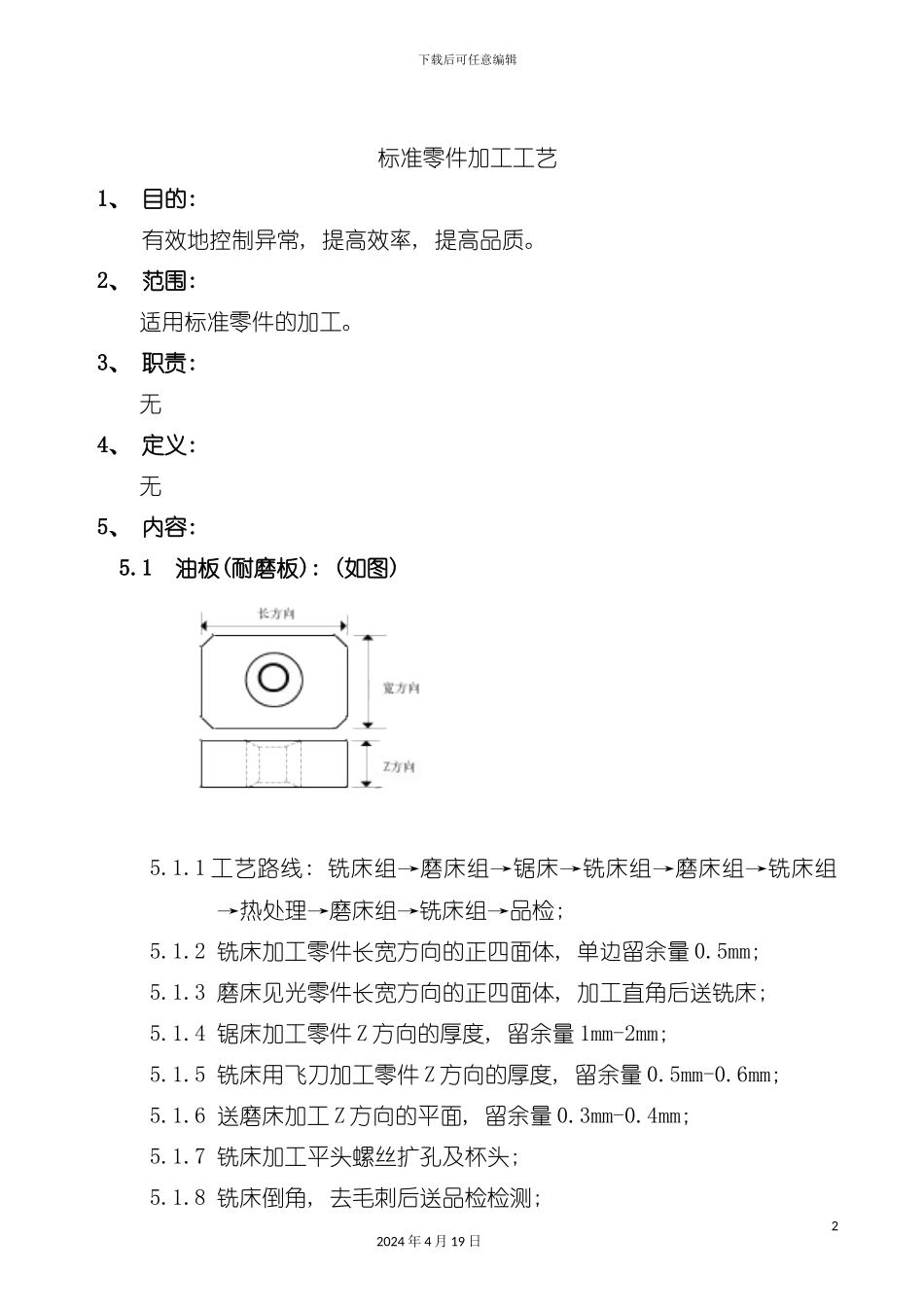

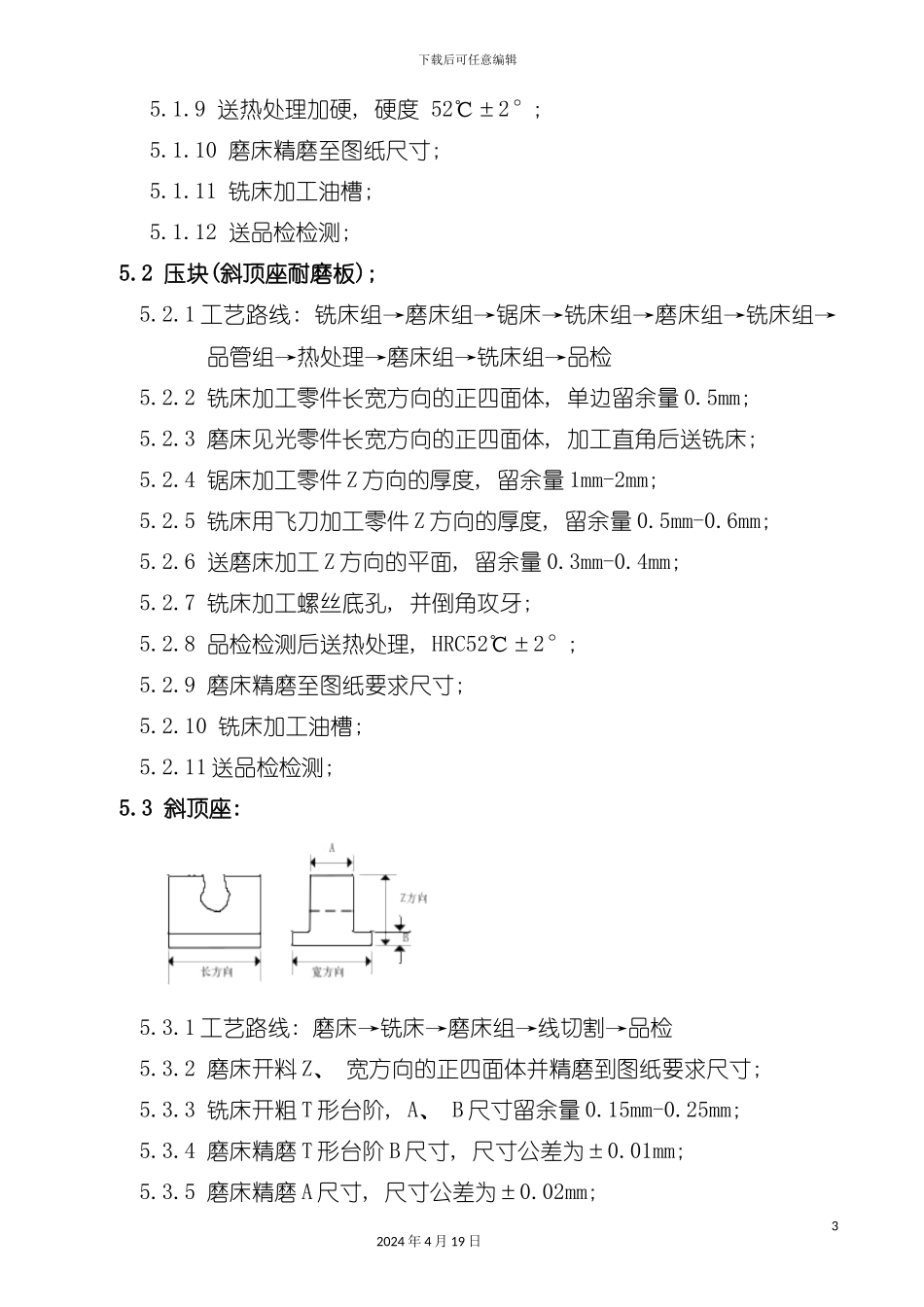

下载后可任意编辑模具标准零件加工工艺模板12024 年 4 月 19 日下载后可任意编辑标准零件加工工艺1、 目的: 有效地控制异常, 提高效率, 提高品质。2、 范围: 适用标准零件的加工。3、 职责: 无4、 定义: 无5、 内容: 5.1 油板(耐磨板): (如图) 5.1.1 工艺路线: 铣床组→磨床组→锯床→铣床组→磨床组→铣床组→热处理→磨床组→铣床组→品检; 5.1.2 铣床加工零件长宽方向的正四面体, 单边留余量 0.5mm; 5.1.3 磨床见光零件长宽方向的正四面体, 加工直角后送铣床; 5.1.4 锯床加工零件 Z 方向的厚度, 留余量 1mm-2mm; 5.1.5 铣床用飞刀加工零件 Z 方向的厚度, 留余量 0.5mm-0.6mm; 5.1.6 送磨床加工 Z 方向的平面, 留余量 0.3mm-0.4mm; 5.1.7 铣床加工平头螺丝扩孔及杯头; 5.1.8 铣床倒角, 去毛刺后送品检检测; 22024 年 4 月 19 日下载后可任意编辑5.1.9 送热处理加硬, 硬度 52℃±2°; 5.1.10 磨床精磨至图纸尺寸; 5.1.11 铣床加工油槽; 5.1.12 送品检检测; 5.2 压块(斜顶座耐磨板); 5.2.1 工艺路线: 铣床组→磨床组→锯床→铣床组→磨床组→铣床组→品管组→热处理→磨床组→铣床组→品检5.2.2 铣床加工零件长宽方向的正四面体, 单边留余量 0.5mm; 5.2.3 磨床见光零件长宽方向的正四面体, 加工直角后送铣床; 5.2.4 锯床加工零件 Z 方向的厚度, 留余量 1mm-2mm; 5.2.5 铣床用飞刀加工零件 Z 方向的厚度, 留余量 0.5mm-0.6mm; 5.2.6 送磨床加工 Z 方向的平面, 留余量 0.3mm-0.4mm; 5.2.7 铣床加工螺丝底孔, 并倒角攻牙; 5.2.8 品检检测后送热处理, HRC52℃±2°; 5.2.9 磨床精磨至图纸要求尺寸; 5.2.10 铣床加工油槽; 5.2.11 送品检检测; 5.3 斜顶座: 5.3.1 工艺路线: 磨床→铣床→磨床组→线切割→品检5.3.2 磨床开料 Z、 宽方向的正四面体并精磨到图纸要求尺寸; 5.3.3 铣床开粗 T 形台阶, A、 B 尺寸留余量 0.15mm-0.25mm; 5.3.4 磨床精磨 T 形台阶 B 尺寸, 尺寸公差为±0.01mm; 5.3.5 磨床精磨 A 尺寸, 尺寸公差为±0.02mm; 32024 年 4 月 19 日下载后可任意编辑5.3.6 送慢走丝加工长方向的尺寸及导向槽, 导向槽尺寸公差要求+0.015mm 至+0.01mm; 5.3.7 送品检检测; 5.4 运输板: 5.4.1 工艺路线: 铣床组→磨床组→锯床→铣床组→磨床组→品检; 5.4.2 铣床开粗长宽方向的正四面体, ...
