模板支撑技术交底样本

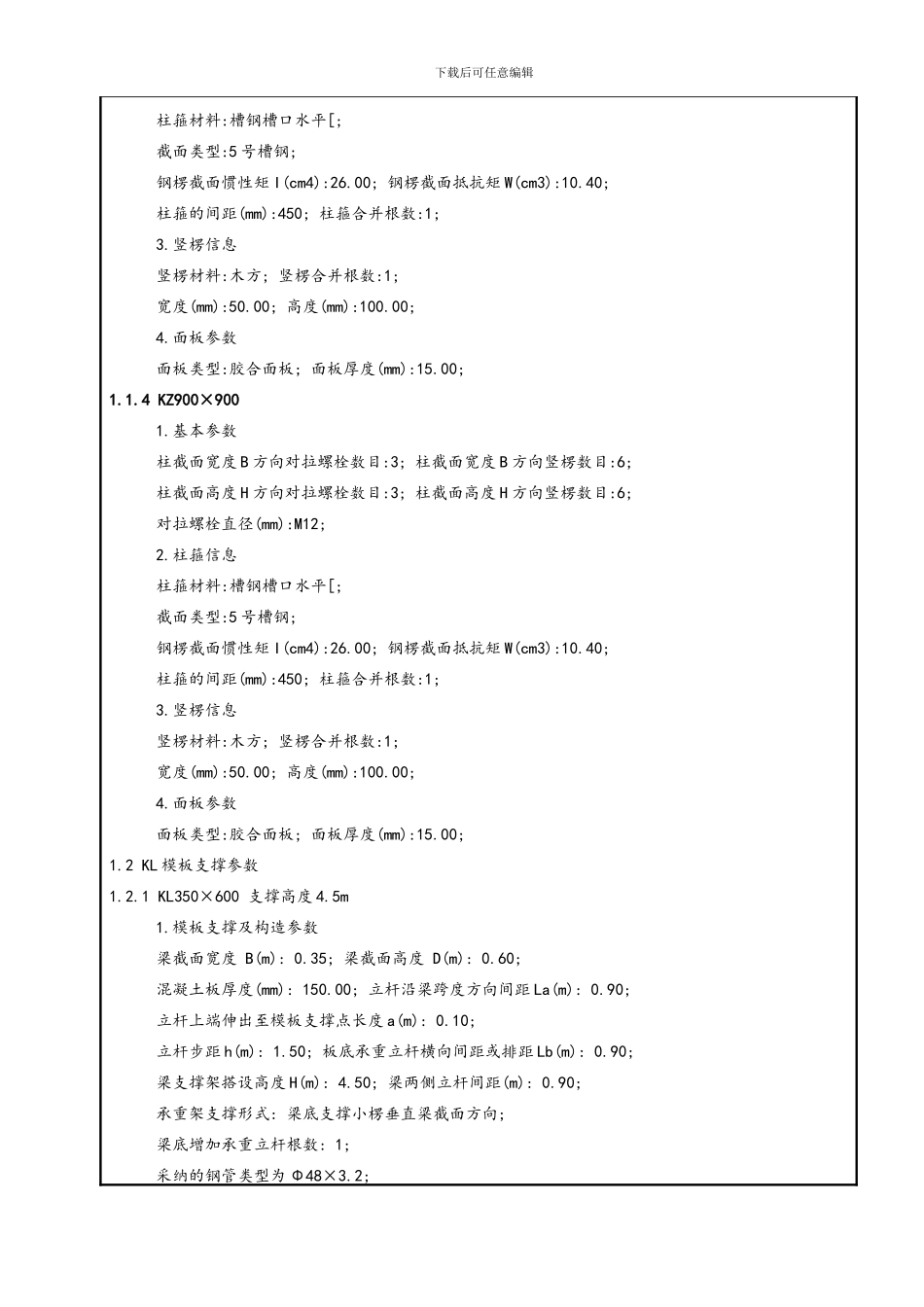

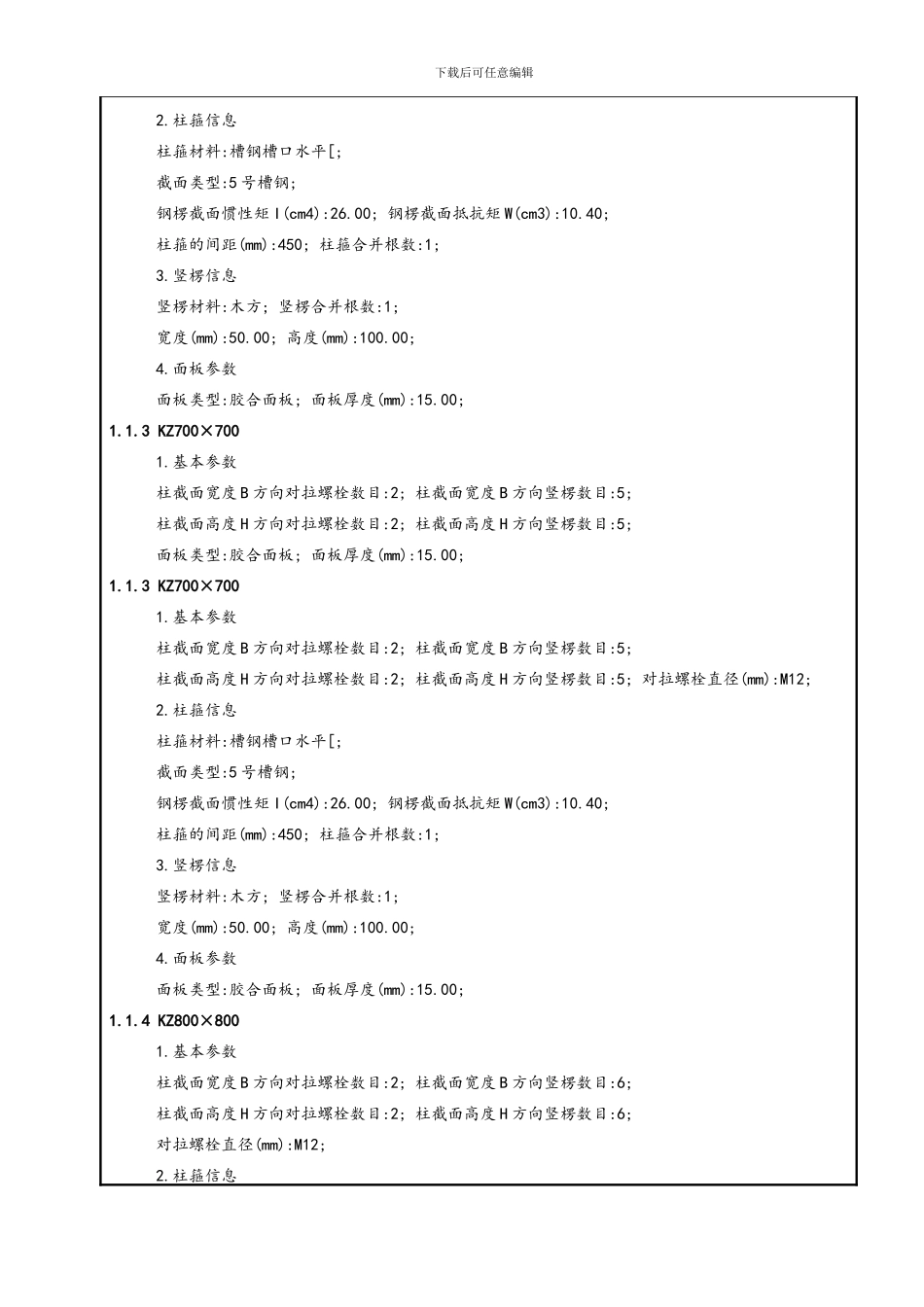

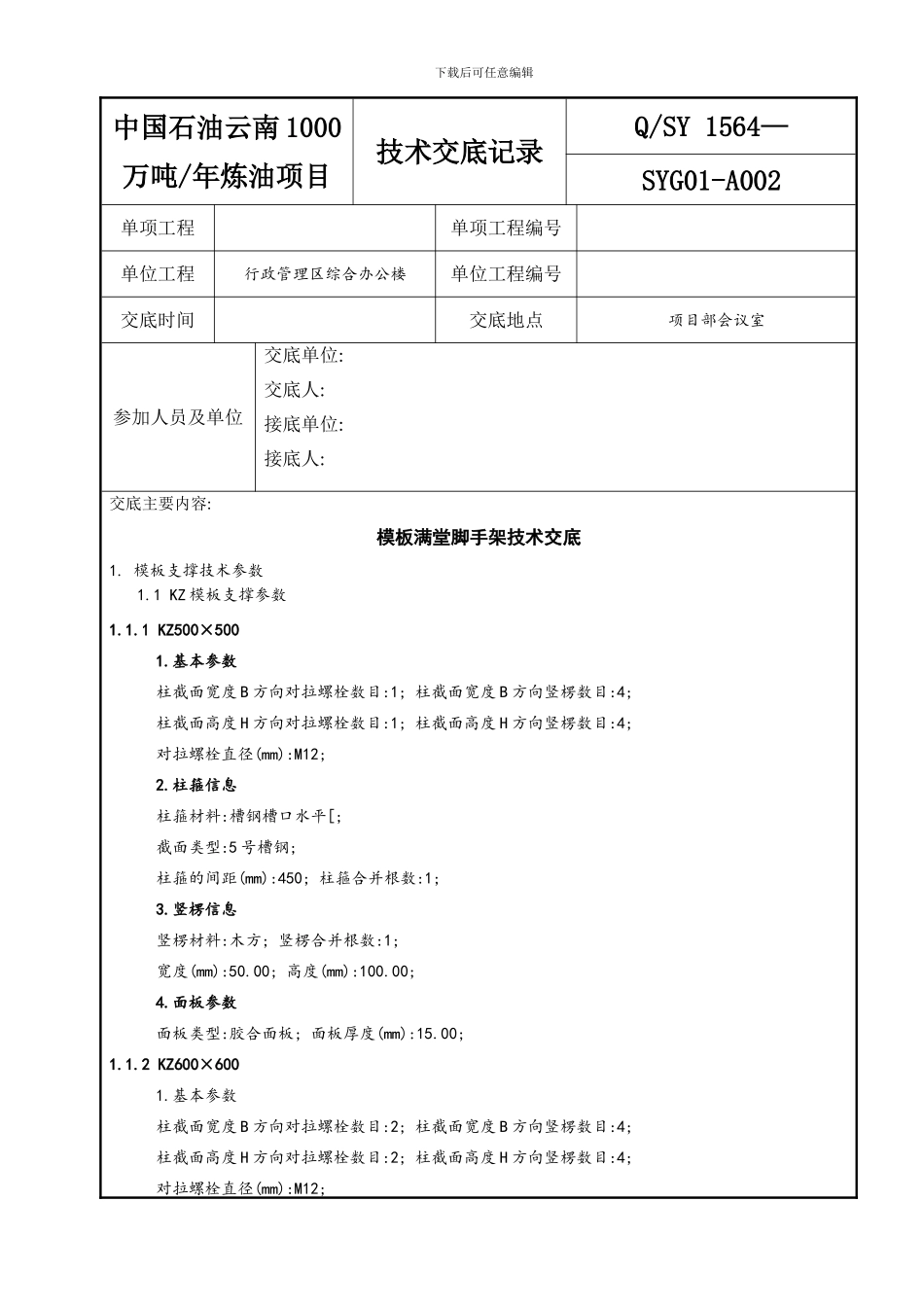

下载后可任意编辑中国石油云南 1000万吨/年炼油项目技术交底记录Q/SY 1564— SYG01-A002单项工程单项工程编号单位工程行政管理区综合办公楼单位工程编号交底时间交底地点项目部会议室参加人员及单位交底单位: 交底人: 接底单位: 接底人: 交底主要内容: 模板满堂脚手架技术交底1. 模板支撑技术参数1.1 KZ 模板支撑参数1.1.1 KZ500×5001.基本参数柱截面宽度 B 方向对拉螺栓数目:1; 柱截面宽度 B 方向竖楞数目:4; 柱截面高度 H 方向对拉螺栓数目:1; 柱截面高度 H 方向竖楞数目:4; 对拉螺栓直径(mm):M12; 2.柱箍信息柱箍材料:槽钢槽口水平[; 截面类型:5 号槽钢; 柱箍的间距(mm):450; 柱箍合并根数:1; 3.竖楞信息竖楞材料:木方; 竖楞合并根数:1; 宽度(mm):50.00; 高度(mm):100.00; 4.面板参数面板类型:胶合面板; 面板厚度(mm):15.00; 1.1.2 KZ600×6001.基本参数柱截面宽度 B 方向对拉螺栓数目:2; 柱截面宽度 B 方向竖楞数目:4; 柱截面高度 H 方向对拉螺栓数目:2; 柱截面高度 H 方向竖楞数目:4; 对拉螺栓直径(mm):M12; 下载后可任意编辑2.柱箍信息柱箍材料:槽钢槽口水平[; 截面类型:5 号槽钢; 钢楞截面惯性矩 I(cm4):26.00; 钢楞截面抵抗矩 W(cm3):10.40; 柱箍的间距(mm):450; 柱箍合并根数:1; 3.竖楞信息竖楞材料:木方; 竖楞合并根数:1; 宽度(mm):50.00; 高度(mm):100.00; 4.面板参数面板类型:胶合面板; 面板厚度(mm):15.00; 1.1.3 KZ700×7001.基本参数柱截面宽度 B 方向对拉螺栓数目:2; 柱截面宽度 B 方向竖楞数目:5; 柱截面高度 H 方向对拉螺栓数目:2; 柱截面高度 H 方向竖楞数目:5; 面板类型:胶合面板; 面板厚度(mm):15.00; 1.1.3 KZ700×7001.基本参数柱截面宽度 B 方向对拉螺栓数目:2; 柱截面宽度 B 方向竖楞数目:5; 柱截面高度 H 方向对拉螺栓数目:2; 柱截面高度 H 方向竖楞数目:5; 对拉螺栓直径(mm):M12; 2.柱箍信息柱箍材料:槽钢槽口水平[; 截面类型:5 号槽钢; 钢楞截面惯性矩 I(cm4):26.00; 钢楞截面抵抗矩 W(cm3):10.40; 柱箍的间距(mm):450; 柱箍合并根数:1; 3.竖楞信息竖楞材料:木方; 竖楞合并根数:1; 宽度(mm):50.00; 高度(mm):100.00; 4.面板参数面板类型:胶合面板; 面板厚度(mm):15.00; 1.1.4 KZ800×8001.基本参数柱截面宽度 B 方向对拉螺栓数目:2; 柱截面宽度 B 方向竖楞数目:6; 柱截面高度 H 方向对拉螺...
