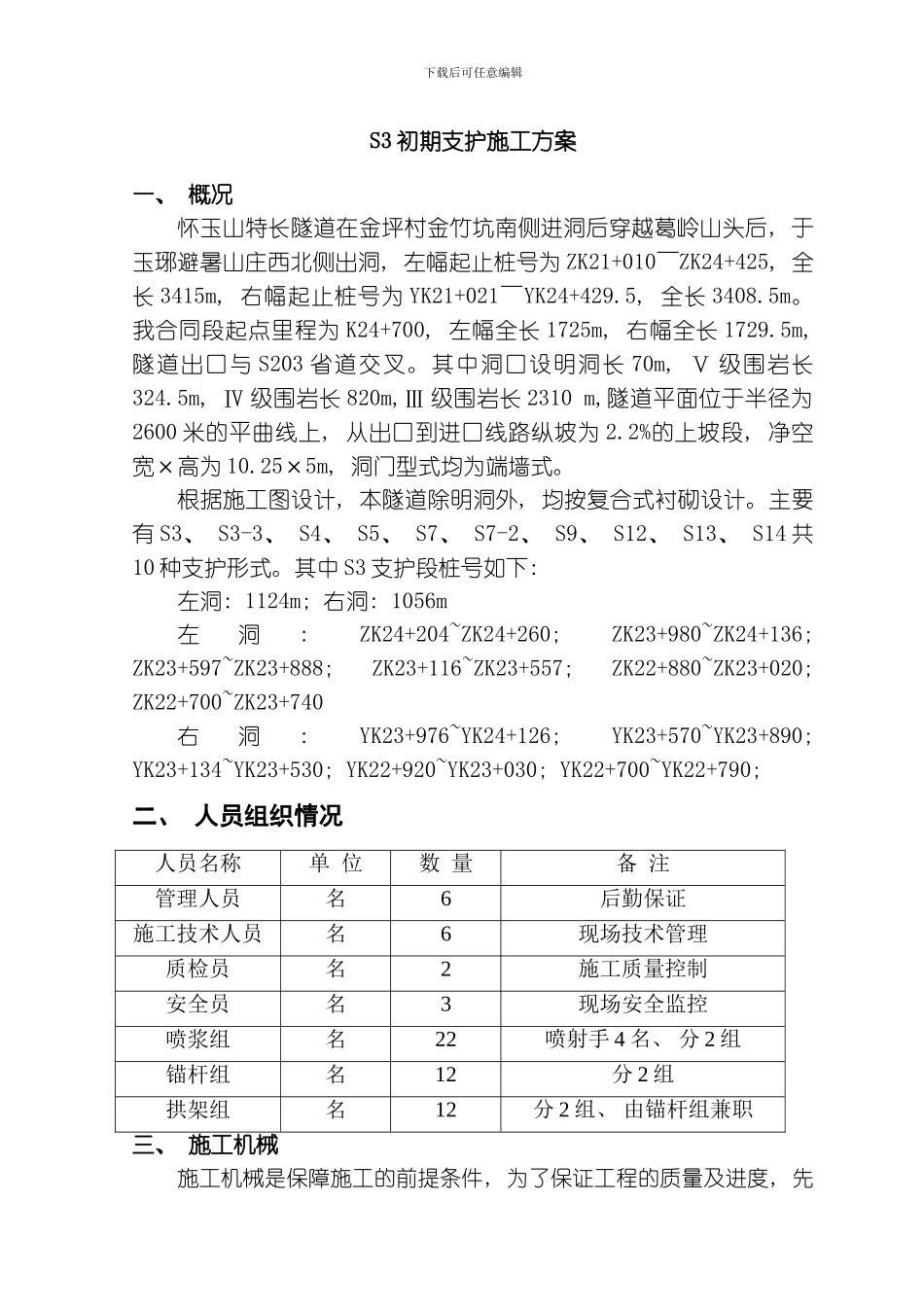

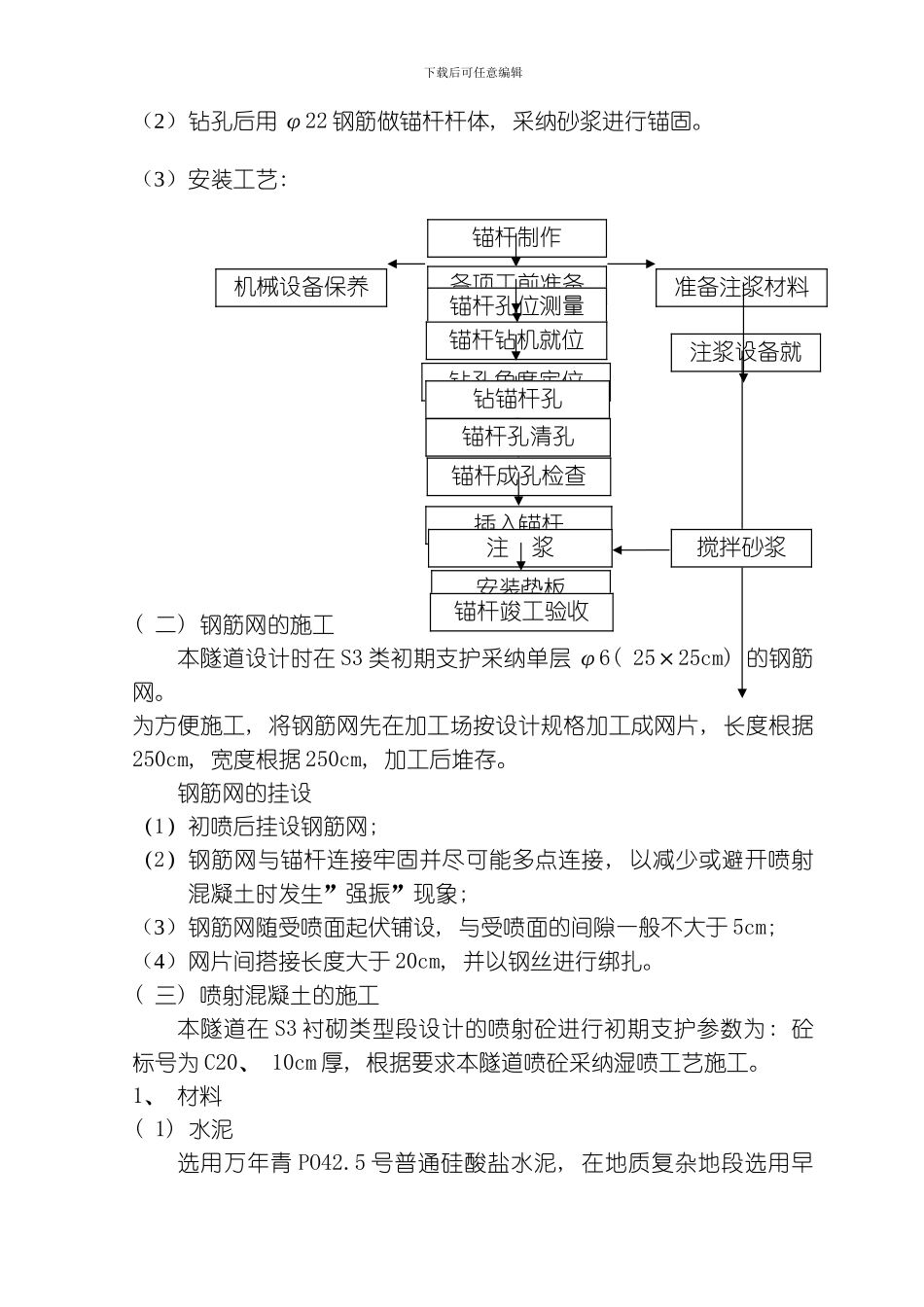

下载后可任意编辑S3 初期支护施工方案一、 概况怀玉山特长隧道在金坪村金竹坑南侧进洞后穿越葛岭山头后, 于玉琊避暑山庄西北侧出洞, 左幅起止桩号为 ZK21+010～ZK24+425, 全长 3415m, 右幅起止桩号为 YK21+021～YK24+429.5, 全长 3408.5m。我合同段起点里程为 K24+700, 左幅全长 1725m, 右幅全长 1729.5m, 隧道出口与 S203 省道交叉。其中洞口设明洞长 70m, Ⅴ 级围岩长324.5m, Ⅳ 级围岩长 820m,Ⅲ 级围岩长 2310 m,隧道平面位于半径为2600 米的平曲线上, 从出口到进口线路纵坡为 2.2%的上坡段, 净空宽×高为 10.25×5m, 洞门型式均为端墙式。根据施工图设计, 本隧道除明洞外, 均按复合式衬砌设计。主要有 S3、 S3-3、 S4、 S5、 S7、 S7-2、 S9、 S12、 S13、 S14 共10 种支护形式。其中 S3 支护段桩号如下: 左洞: 1124m; 右洞: 1056m左洞: ZK24+204~ZK24+260; ZK23+980~ZK24+136; ZK23+597~ZK23+888; ZK23+116~ZK23+557; ZK22+880~ZK23+020; ZK22+700~ZK23+740右洞: YK23+976~YK24+126; YK23+570~YK23+890; YK23+134~YK23+530; YK22+920~YK23+030; YK22+700~YK22+790; 二、 人员组织情况人员名称单 位数 量备 注管理人员名6后勤保证施工技术人员名6现场技术管理质检员名2施工质量控制安全员名3现场安全监控喷浆组名22喷射手 4 名、 分 2 组锚杆组名12分 2 组拱架组名12分 2 组、 由锚杆组兼职三、 施工机械施工机械是保障施工的前提条件, 为了保证工程的质量及进度, 先下载后可任意编辑进的施工设备必不可少。我部拟用如下设备: 机械名称单位数量备 注YT-28 风钻机部8打设锚杆、 炮眼电焊机部3焊接、 加固空压机部4提拱动力喷浆机部4喷射混凝土注浆机部4压浆冷弯机部1加工型钢通风机部2通风排烟搅拌机部2拌合混凝土后八轮部8出渣装载机部3出渣挖机部2挖掘自卸车部3拉干料四、 施工方法及工艺( 一) φ22 水泥砂浆锚杆本隧道在 S3 复合式衬砌段初期支护由系统锚杆、 钢筋网、 湿喷混凝土组成。系统锚杆设计为水泥砂浆锚杆。1、 ( 1) 钻孔: 采纳台车或风机进行钻孔, 钻孔根据设计要求围岩情况作出标记, 孔位允许偏差为±15～50mm。( 2) 钻孔方向: 沿隧道周边径向钻孔, 但钻孔不宜平行于岩层层面。( 3) 钻孔深度技术要求: 锚杆孔深误差不大于±50mm。( 4) 孔径: 大于杆体直径 15mm。2、 砂浆锚杆施工（1）系统锚杆在围岩开挖和...
