毕业设计水利枢纽初设概算资料模板

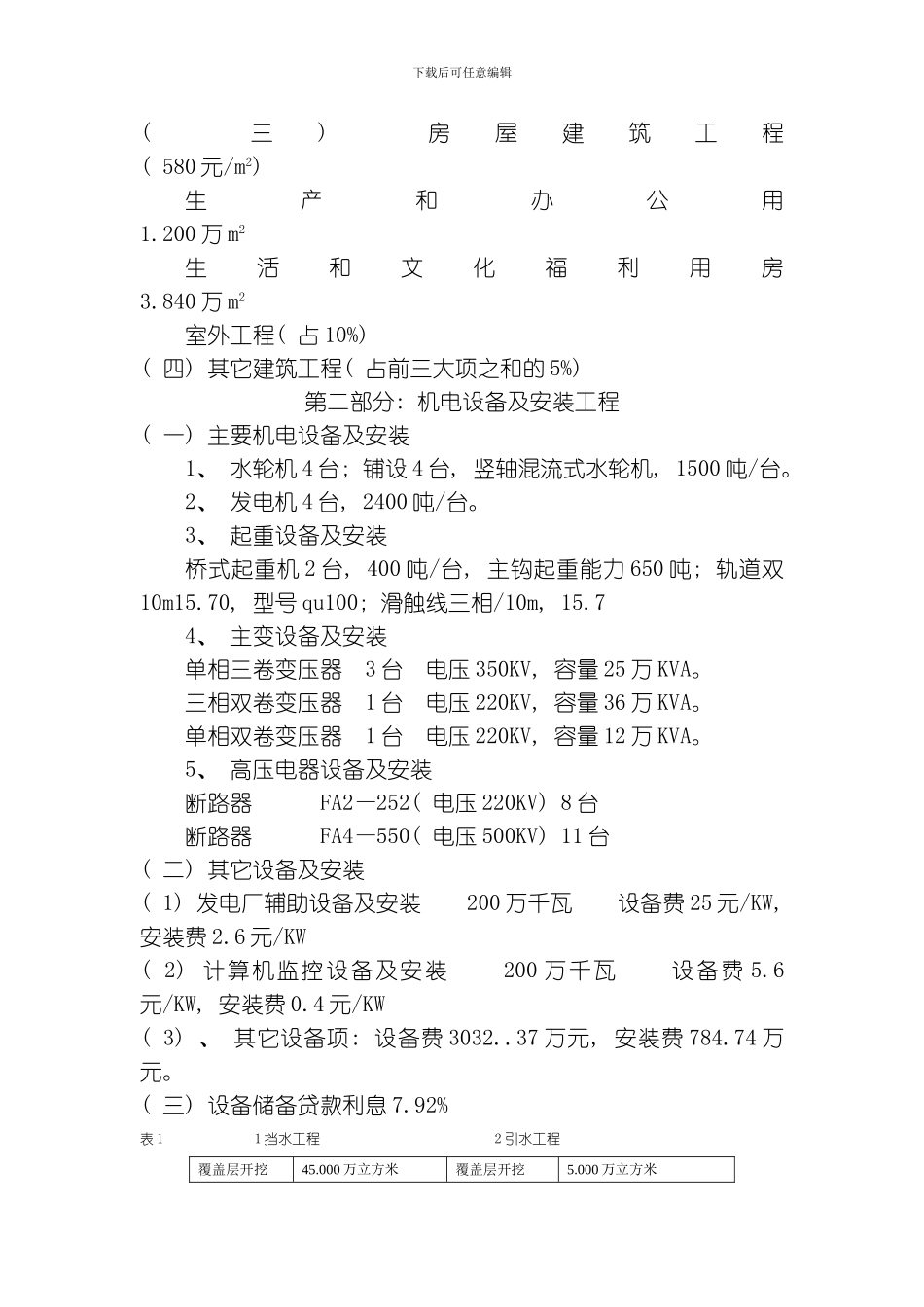

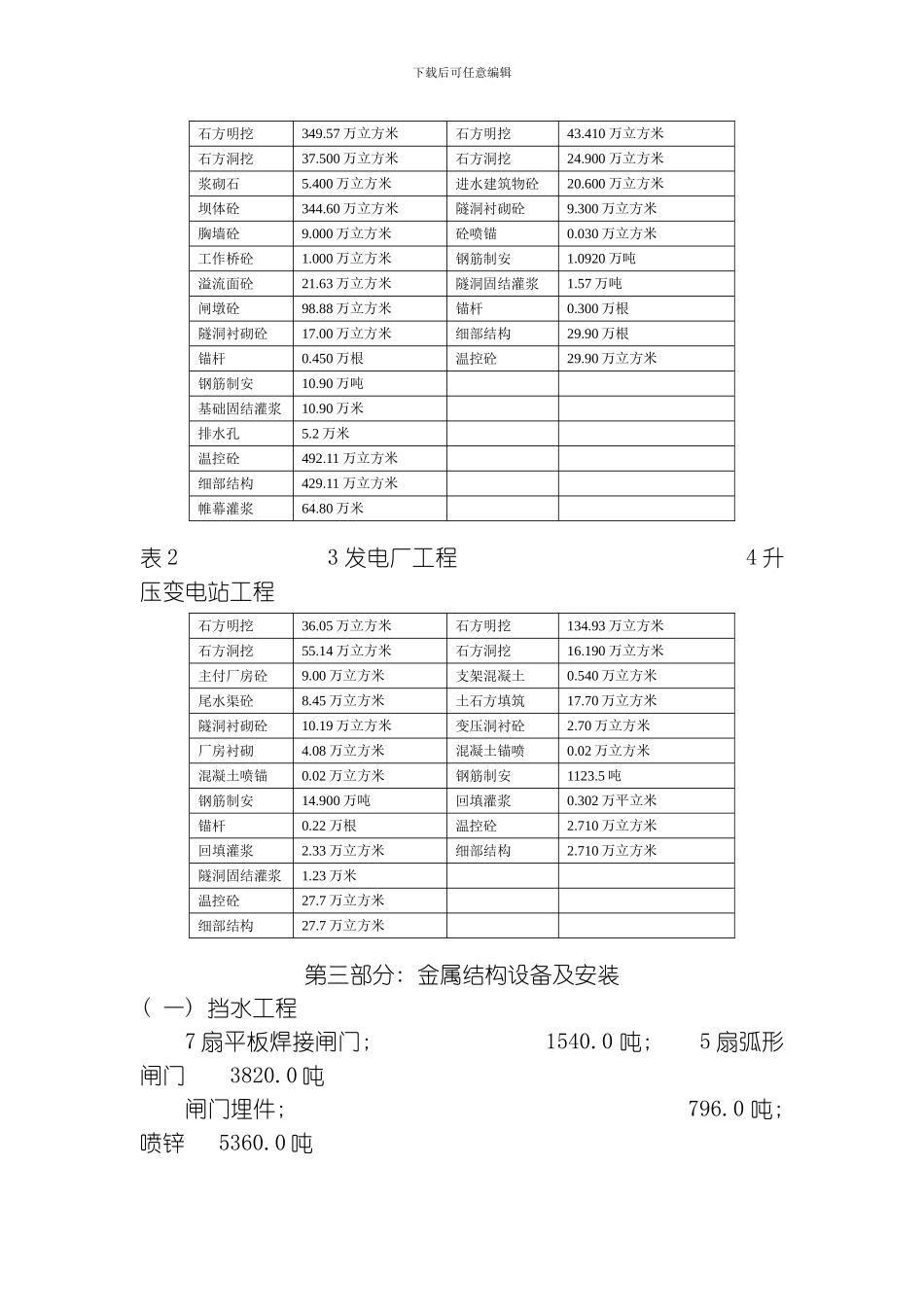

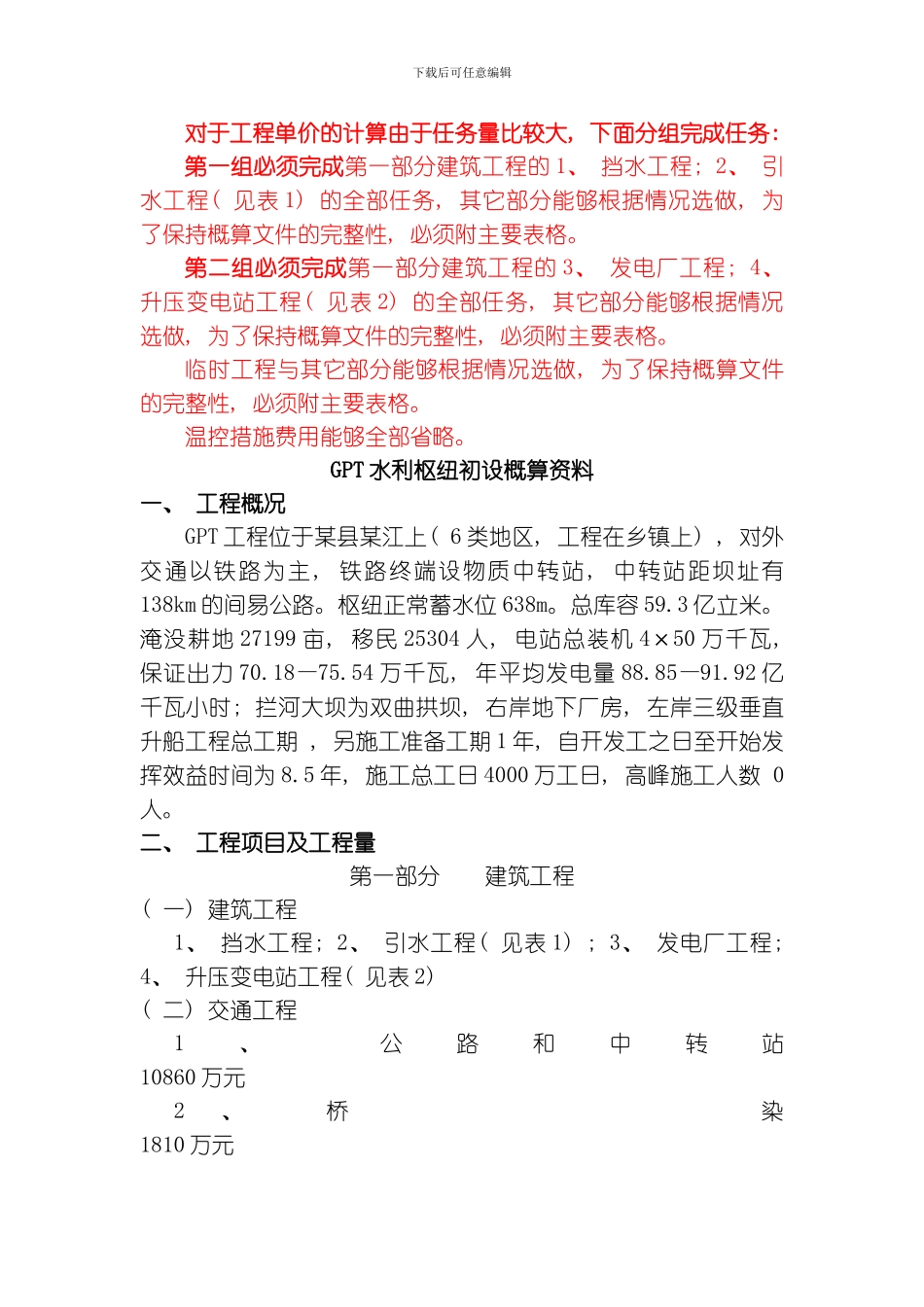

下载后可任意编辑对于工程单价的计算由于任务量比较大, 下面分组完成任务: 第一组必须完成第一部分建筑工程的 1、 挡水工程; 2、 引水工程( 见表 1) 的全部任务, 其它部分能够根据情况选做, 为了保持概算文件的完整性, 必须附主要表格。第二组必须完成第一部分建筑工程的 3、 发电厂工程; 4、 升压变电站工程( 见表 2) 的全部任务, 其它部分能够根据情况选做, 为了保持概算文件的完整性, 必须附主要表格。临时工程与其它部分能够根据情况选做, 为了保持概算文件的完整性, 必须附主要表格。温控措施费用能够全部省略。GPT 水利枢纽初设概算资料一、 工程概况GPT 工程位于某县某江上( 6 类地区, 工程在乡镇上) , 对外交通以铁路为主, 铁路终端设物质中转站, 中转站距坝址有138km 的间易公路。枢纽正常蓄水位 638m。总库容 59.3 亿立米。淹没耕地 27199 亩, 移民 25304 人, 电站总装机 4×50 万千瓦, 保证出力 70.18—75.54 万千瓦, 年平均发电量 88.85—91.92 亿千瓦小时; 拦河大坝为双曲拱坝, 右岸地下厂房, 左岸三级垂直升船工程总工期 , 另施工准备工期 1 年, 自开发工之日至开始发挥效益时间为 8.5 年, 施工总工日 4000 万工日, 高峰施工人数 0人。二、 工程项目及工程量第一部分 建筑工程( 一) 建筑工程1、 挡水工程; 2、 引水工程( 见表 1) ; 3、 发电厂工程; 4、 升压变电站工程( 见表 2) ( 二) 交通工程1、 公路和中转站 10860 万元2、 桥 染 1810 万元下载后可任意编辑( 三) 房屋建筑工程 ( 580 元/m2) 生产和办公用 1.200 万 m2生活和文化福利用房 3.840 万 m2室外工程( 占 10%) ( 四) 其它建筑工程( 占前三大项之和的 5%) 第二部分: 机电设备及安装工程( 一) 主要机电设备及安装1、 水轮机 4 台; 铺设 4 台, 竖轴混流式水轮机, 1500 吨/台。2、 发电机 4 台, 2400 吨/台。3、 起重设备及安装桥式起重机 2 台, 400 吨/台, 主钩起重能力 650 吨; 轨道双10m15.70, 型号 qu100; 滑触线三相/10m, 15.74、 主变设备及安装单相三卷变压器 3 台 电压 350KV, 容量 25 万 KVA。三相双卷变压器 1 台 电压 220KV, 容量 36 万 KVA。单相双卷变压器 1 台 电压 220KV, 容量 12 万 KVA。5、 高压电器设备及安装断路器 FA2—252( 电压 220KV) 8 台断路器 FA4—550( 电...
