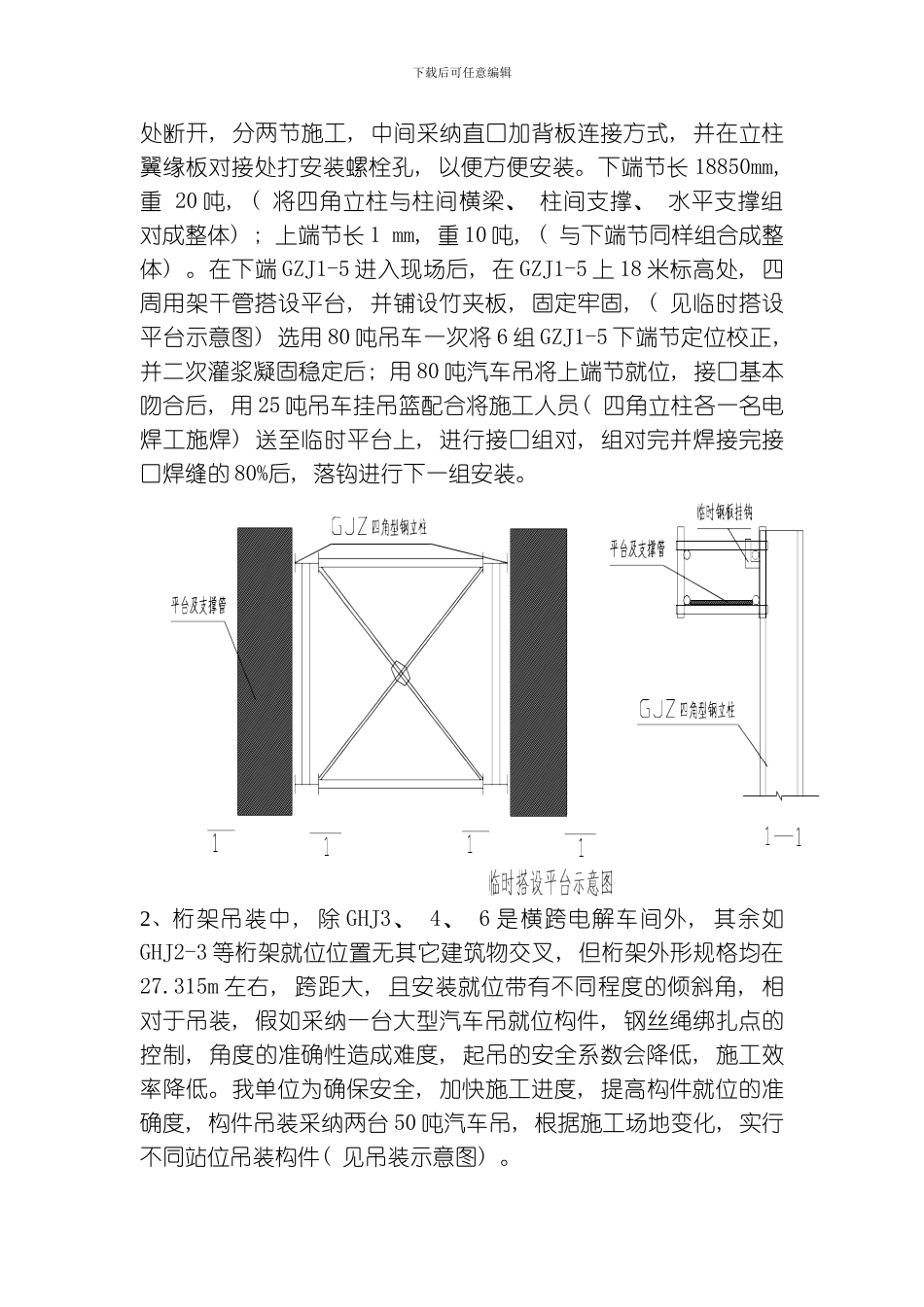

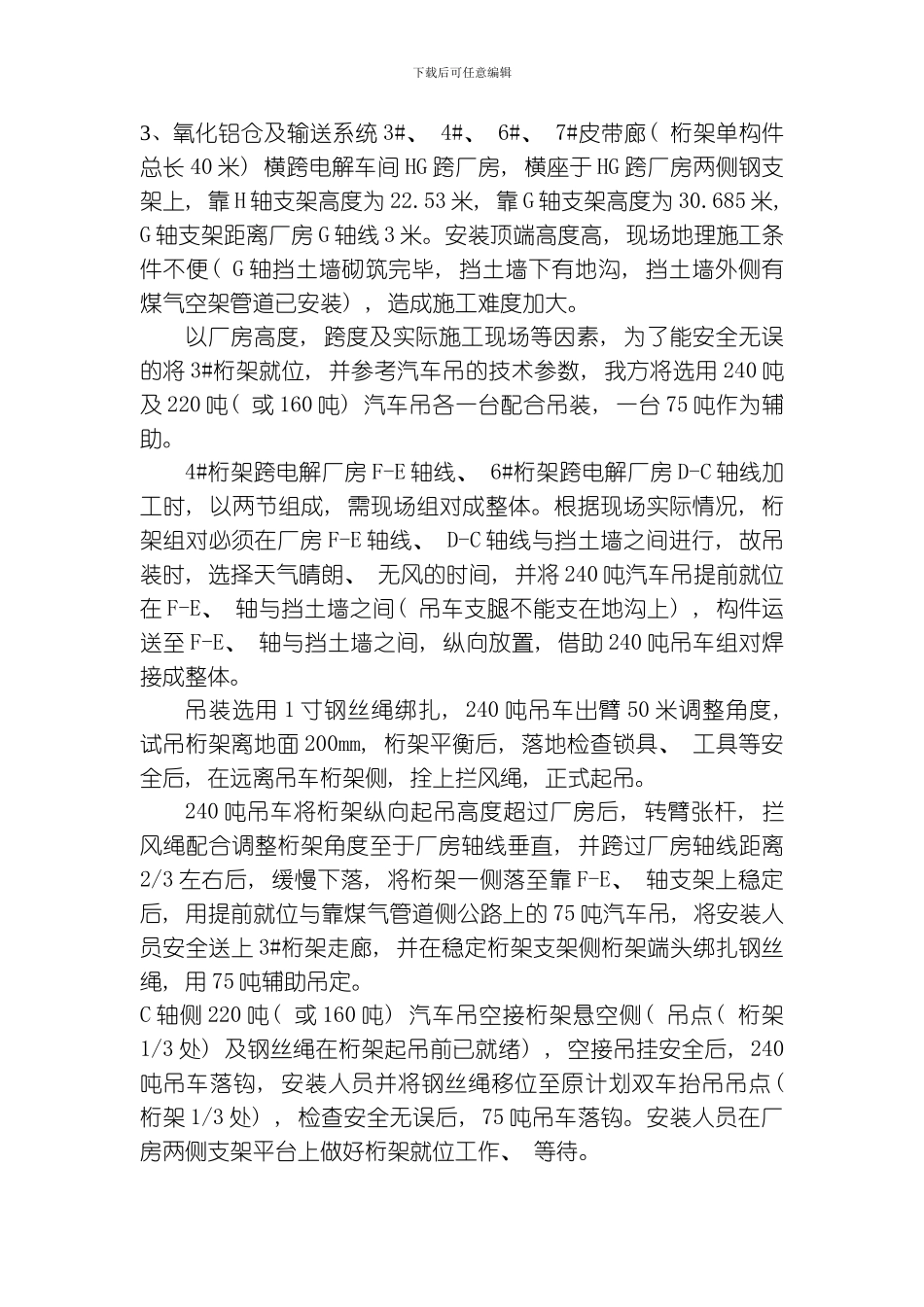

下载后可任意编辑氧化铝仓库及输送系统皮带廊专项吊装方案一、 工程概况: 氧化铝仓及输送系统皮带廊工程是贯穿氧化铝仓库及 1#、 2#、 3#、 4#、 5#、 转运站连接电解烟气净化储仓及中间独立混凝土结构为一个输送回路系统, 整个回路基架全部由钢结构组成, 包括: 2#皮带廊( 共 4 节 GHJ-1、 GHJ-2、 GHJ-3、 其中 GHJ-2 为 2 件, 每节均重 25 吨, 规格: 35800*3000*3200钢支架 5 件; 分别 GZJ1-1、 GZJ1-2、 GZJ1-3、 GZJ1-4、 GZJ1-5, GZJ1-5 标高▽30.685m 重量为 32 吨, 规格 36725*7500*60003#皮带廊共 1 节 GHJ1-4 重量为 25 吨, 规格 40400*3000*3200钢支架共两节 2 件 GZJ1-6, 重量为 24 吨. 4# 皮 带 廊 共 2 节 GHJ1-5, 其 中 GHJ1-6 最 量 为 25 吨 , 规 格41000*3000*3200钢支架共两节 2 件 GZJ1-7, 其中 GZJ1-8 重量为 32 吨, 规格; 33100*7500*6000 1#、 2#、 3#、 4#皮带廊处于氧化铝仓库 A 轴外侧, 跨 H 电解厂房轴线到 G 电解厂房轴线到 5#新奇氧化铝仓, 3#皮带廊横穿2#转运站横跨 D、 C 电解厂房屋面, 到 5#新奇氧化铝仓.5#皮带廊、 6#皮带廊、 8#皮带廊横穿、 3#转运站、 4#转运站、 5#转运站交与 4#、 7#皮带廊分别贯穿 2#、 3#、 4#新奇氧化铝仓和 6#、 7#、 8#新奇氧化铝仓之间连接形状为交叉十字。皮带廊 GZJ 平均间距为 40400~33000 之间, 故 GHJ 跨度大, 安装顶端高度高, 现场地理施工条件不便, 造成施工难度加大。二、 吊装方法: 为 确 保 业 主 的 投 产 计 划 , 我 单 位 制 定 安 装 顺 序 : GHJ1-1 GHJ2 GHJ3 GHJ4 GHJ5 GHJ6 GHJX1 GHJX-2 GHJX-3 1、 所有桁架支架以 GZJX-1 为范例的吊装方法: GZJ1-5 总高30.685 米, 无法整体运输、 吊装, 我方确定从标高为 18.850 米下载后可任意编辑处断开, 分两节施工, 中间采纳直口加背板连接方式, 并在立柱翼缘板对接处打安装螺栓孔, 以便方便安装。下端节长 18850mm, 重 20 吨, ( 将四角立柱与柱间横梁、 柱间支撑、 水平支撑组对成整体) ; 上端节长 1 mm, 重 10 吨, ( 与下端节同样组合成整体) 。在下端 GZJ1-5 进入现场后, 在 GZJ1-5 上 18 米标高处, 四周用架干管搭设平台, 并铺设竹夹板, 固定牢固, ( 见临时搭设平台示意图) 选用 80 吨吊车一次将 6 ...
