水处理设计说明模板

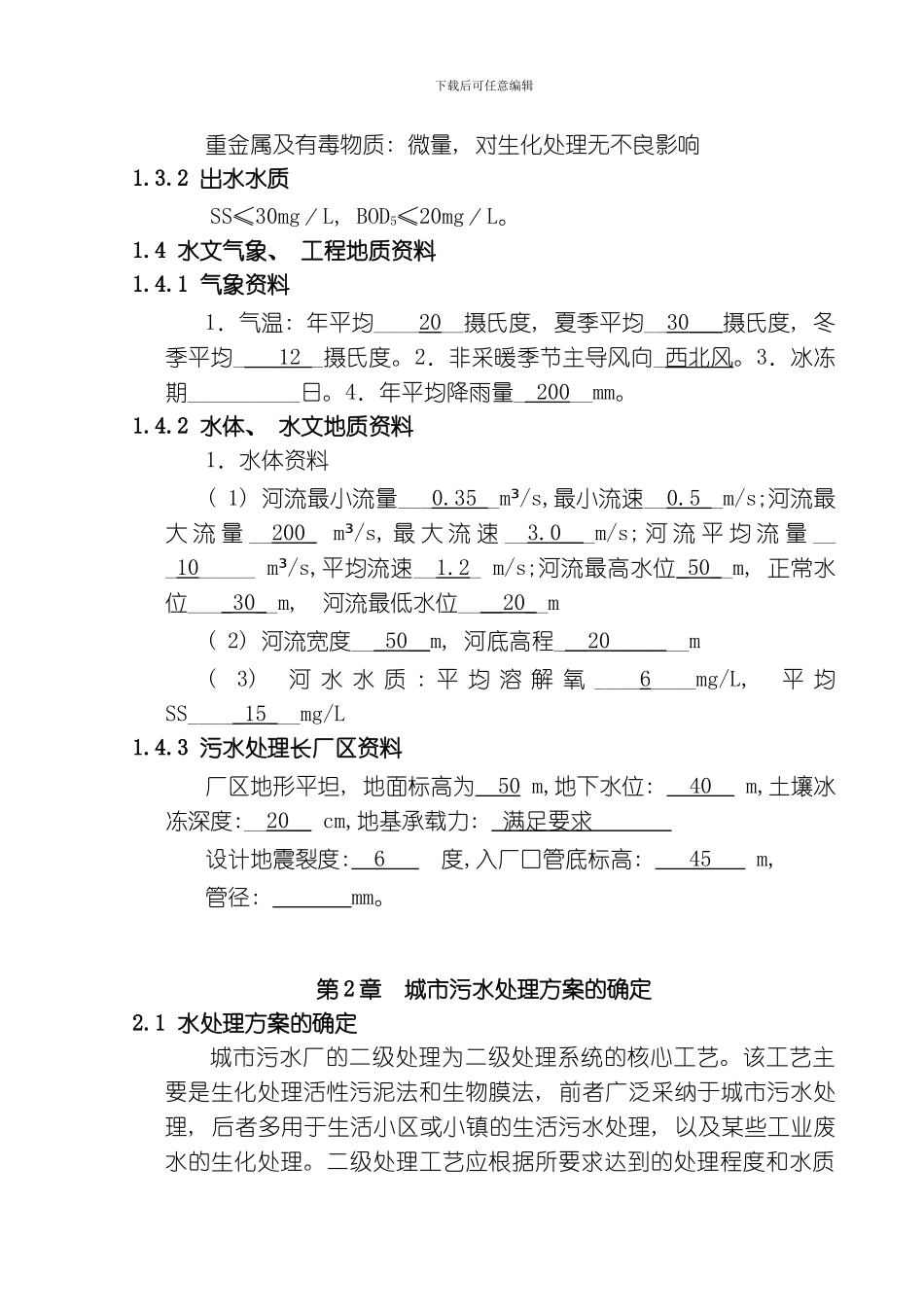

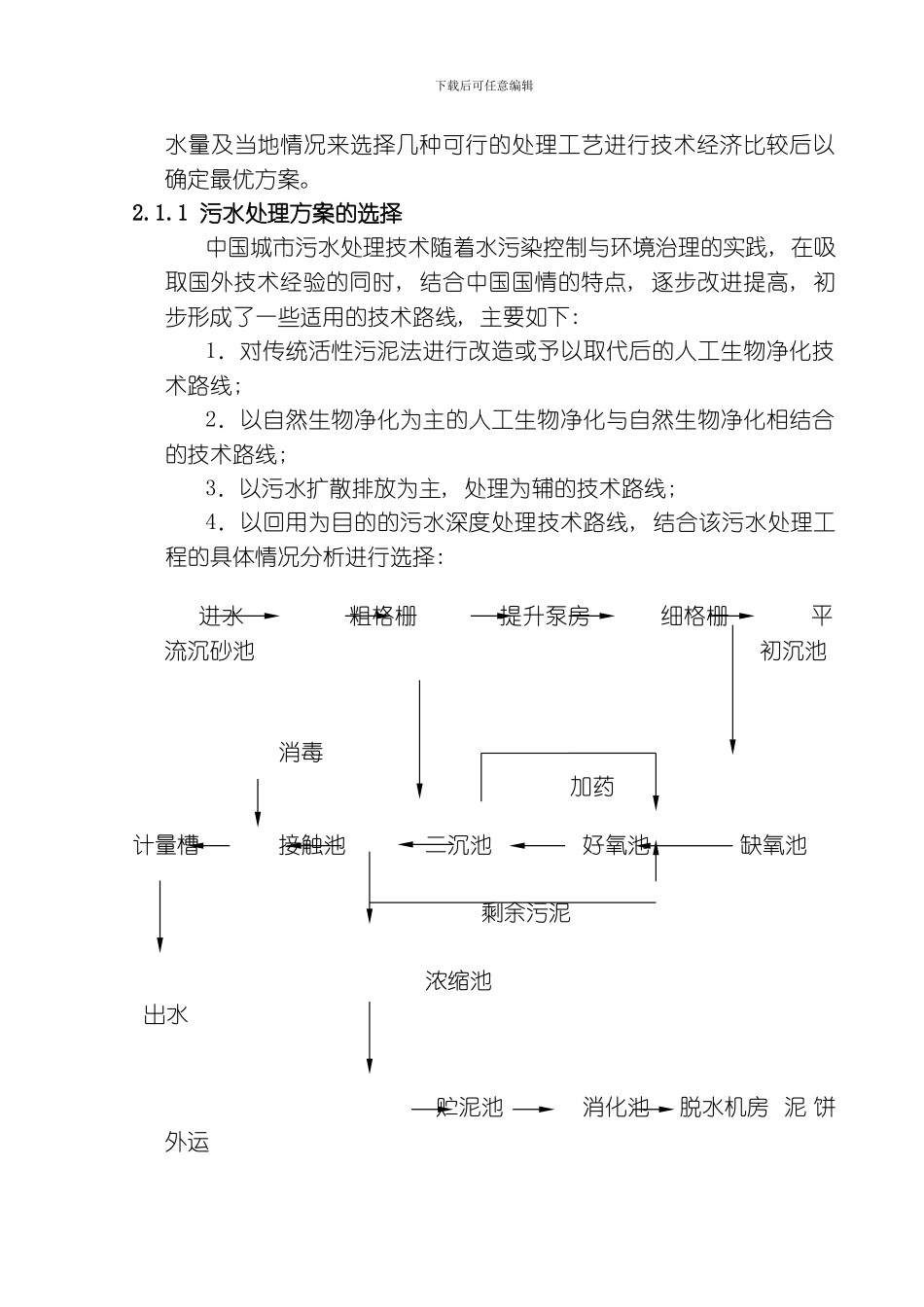

下载后可任意编辑第 1 章 概况1.1 设计依据及设计任务1.1.1 设计依据1．0242081、 2 班城市污水处理课程设计任务书; 2．参考资料。( 见附录) 1.1.2 设计题目天水市污水处理厂工艺设计1.1.3 设计内容1．确定污水及污泥处理方案( 处理工艺流程) ; 2．选择和计算污水及污泥各处理构筑物; 3．确定并绘制污水处理厂平面布置图; 4．计算并绘制污水及污泥高程图。1.1.3 设计要求1．设计说明书应按设计内容和先后次序分章、 分节编写, 计算部分和构造特点应附有必要的草图, 对于所采纳的数据应说明其依据和理由, 高程、 水力计算应列表进行。整理后的说明书应编制章、 节目录, 并附上设计任务书和指示书, 设计计算说明书应文字简洁、 字迹清楚。2．图纸: a.处理厂平面图, 一般采纳单线条绘制, 应附有构筑物编号、 管线编号及其它图例。b.污水和污泥高程图应注明各部分水面标高, 渠( 管) 底标高, 地面标高。1.2 设计水量1.2.1 设计城市排水体制完全分流制1.2.2 污水量的计算平均污水量 QP=12.2m3/d1.3 设计水质1.3.1 进水水质BOD=250 mg/l PH=7～7.4 悬浮物=3000 mg/L下载后可任意编辑重金属及有毒物质: 微量, 对生化处理无不良影响1.3.2 出水水质SS≤30mg／L, BOD5≤20mg／L。1.4 水文气象、 工程地质资料1.4.1 气象资料1．气温: 年平均____20__摄氏度, 夏季平均__30 ___ 摄氏度, 冬季平均____ 12 _ _摄氏度。2．非采暖季节主导风向_西北风。3．冰冻期__________日。4．年平均降雨量__ 200 __mm。1.4.2 水体、 水文地质资料1．水体资料( 1) 河流最小流量___0.35 _ _m³/s,最小流速__0.5 _ _m/s;河流最大 流 量 __200 _ m³/s, 最 大 流 速 __3.0 __ _m/s; 河 流 平 均 流 量 ___10_____ m³/s,平均流速__1.2_ m/s;河流最高水位_ 50 _ _m, 正常水位____ 30 _ _m, 河流最低水位____ 20 _ _m( 2) 河流宽度___ 50 __ m, 河底高程___ 20 _____ __m( 3) 河 水 水 质 : 平 均 溶 解 氧 ____6____mg/L, 平 均SS_____ 15 _ __mg/L1.4.3 污水处理长厂区资料厂区地形平坦, 地面标高为 50 m,地下水位: 40 m,土壤冰冻深度:__20 __ cm,地基承载力: 满足要求 设计地震裂度: 6 度,入厂口管底标高: 45 m,管径: mm。第 2 章 城市污水处理方案的确定2.1 水处理方案的确定城市污水厂的二级处理为二级处理系统的核心工艺...
