水工碾压混凝土试验规程模板

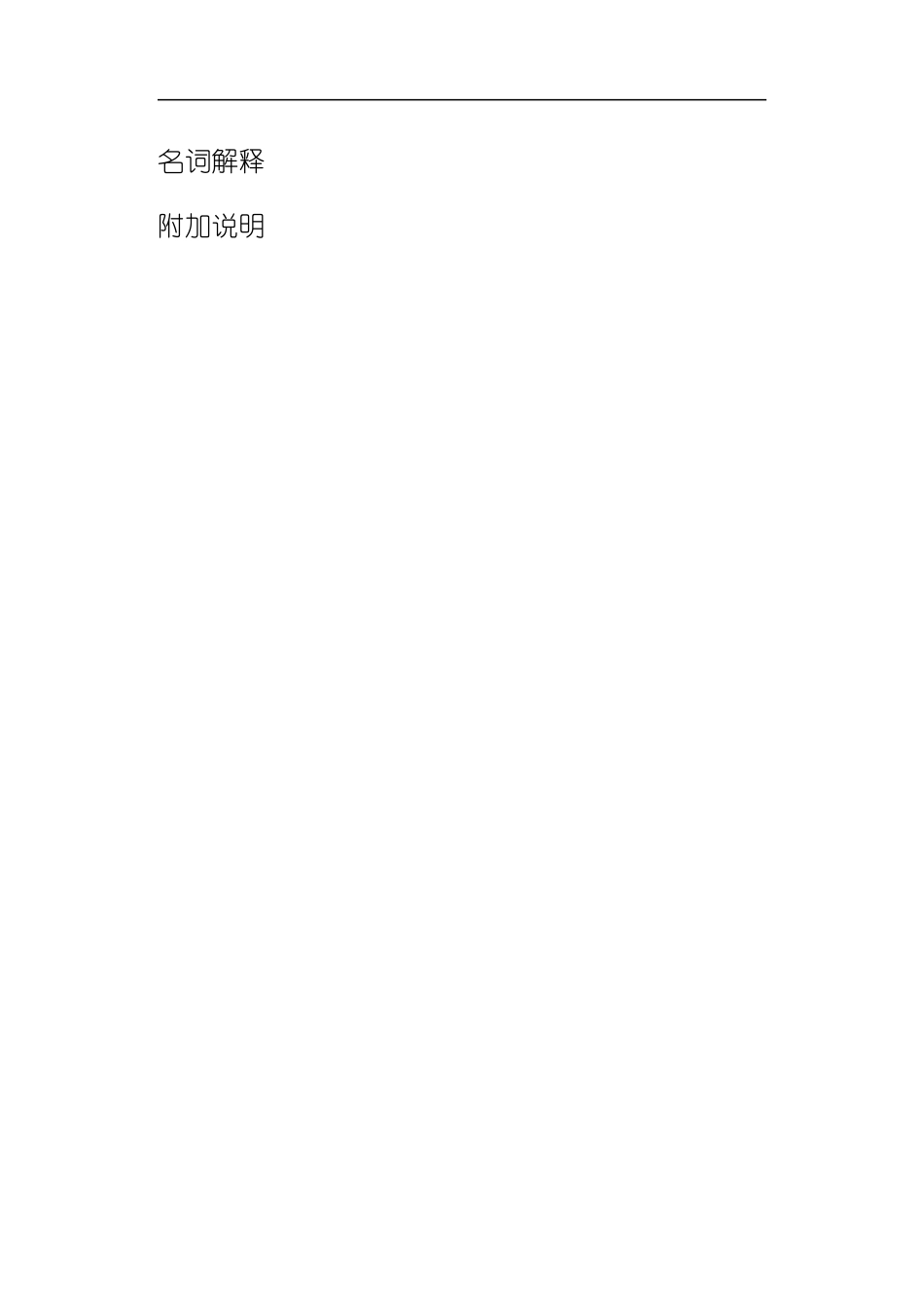

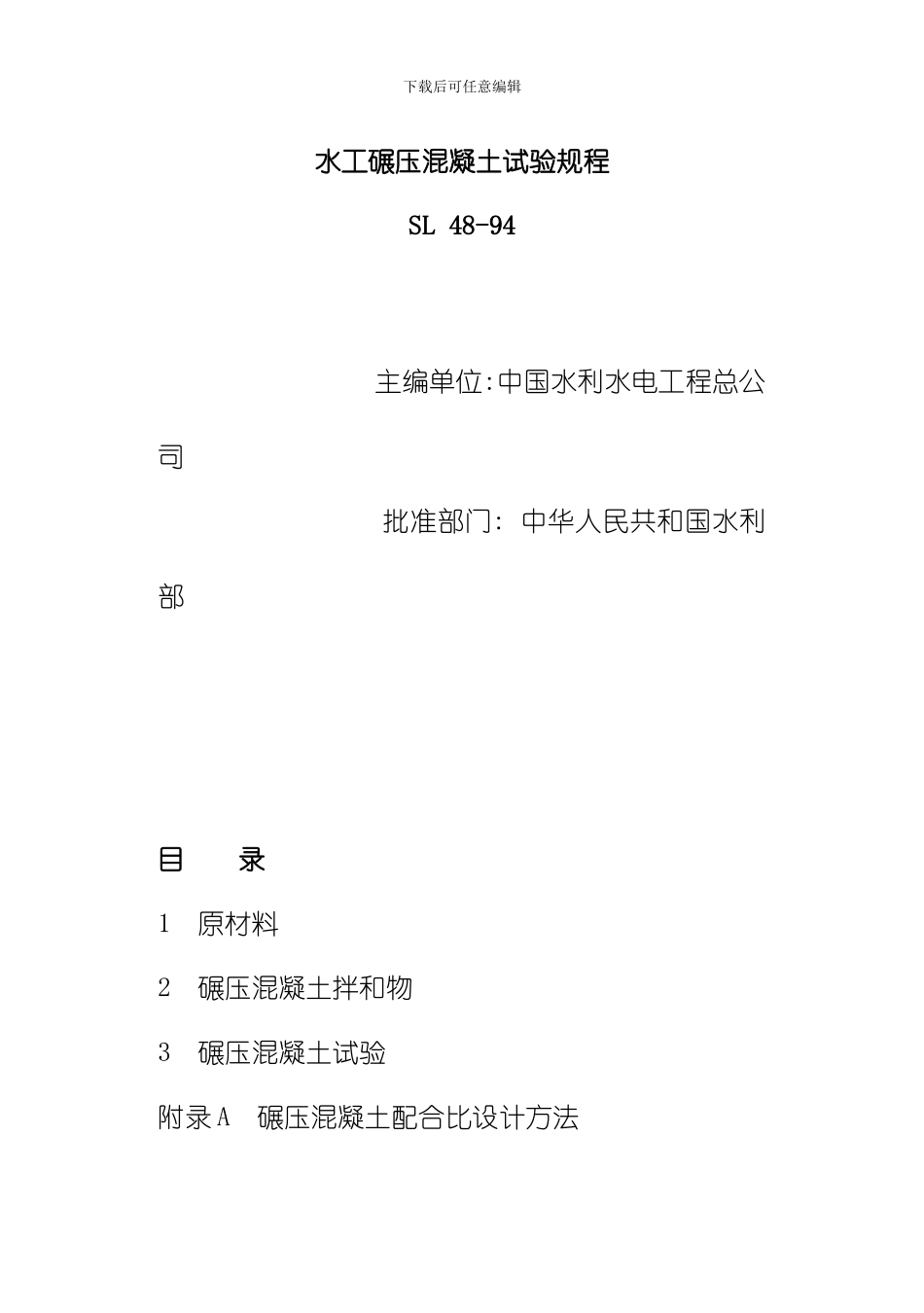

下载后可任意编辑水工碾压混凝土试验规程SL 48-94 主编单位:中国水利水电工程总公司 批准部门: 中华人民共和国水利部目 录1 原材料2 碾压混凝土拌和物3 碾压混凝土试验附录 A 碾压混凝土配合比设计方法名词解释附加说明下载后可任意编辑 中华人民共和国水利部 关于发布《水工碾压混凝土试验规程》SL 48—94 的通知 水建「1994」97 号 为适应中国水工碾压混凝土试验技术进步的需要, 我部委托中国水利水电工程总公司为主编单位, 对《水工碾压混凝土试验规程》 SDJS10-86 进行了修订。经审查, 现批准为中华人民共和国水利行业标准, 其编号为 SL48-94, 自一九九四年七月一日起施行。 各地在执行中应注意总结经验, 如有问题请函告水利部建设司和主编单位。 本规程由水利部建设司负责解释, 水利电力出版社出版发行。 一九九四年三月三十一日下载后可任意编辑1 原 材 料1．1 胶凝材料1. 1. 1 水泥试验方法。 水泥试验按有关国家标准及《水工混凝土试验规程》SD105-82 的规定方法进行。1．1．2 掺合料试验方法。 掺合料试验按《用于水泥和混凝土中的粉煤灰》GB1596－91 和《水工混凝土试验规程》SD105－82 的规定方法进行。1. 1．3 胶凝材料水化热试验方法( 直接法) 。 1．1．3．1 目的及适用范围。在热量计周围温度不变的条件下, 直接测定热量计内胶凝材料胶砂温度的变化, 计算热量计内积蓄和散失热量的总和, 从而求得胶凝材料水化热。本方法适用于 7d 内的胶凝材料水化热测定。 1．1．3．2 仪器设备。 ( 1) 热量计。 1) 保温瓶: 可采纳备有软木塞的 2.27kg 广口保温瓶, 内深 220mm, 内径为 85mm。 2) 截锥形圆筒: 用厚约 0.5mm 的黄铜( 或白铁皮) 制成, 高 170mm, 上口直径 75mm, 底直径 65mm, 带盖, 盖的中心有一个直径为 8mm 的小孔。 3) 长尾温度计: 0～50℃,刻度精确至 0.1℃, 温度计水银球至 0℃的间距约 150mm。 4) 温度计套管: 可用直径较温度计水银球大2mm, 长约 120mm 的玻璃管或同尺寸的铜管。 ( 2) 恒温水槽。容积大小可根据安放热量计的数量, 以及温度易于控制的原则确定。水槽内水的温度应准确控制在 20±0.1℃, 水槽内应装有下列附件: ① 搅拌器; ② 温度自动控制装置: 可采纳低下载后可任意编辑压电热丝及电子继电器等; ③ 温度计, 精确度为±0.1℃; ④ 固定热量计的支架和夹具。 ( 3) 其它搅拌锅、 搅拌铲、 ...
