水库除险加固工程施工规划设计模板

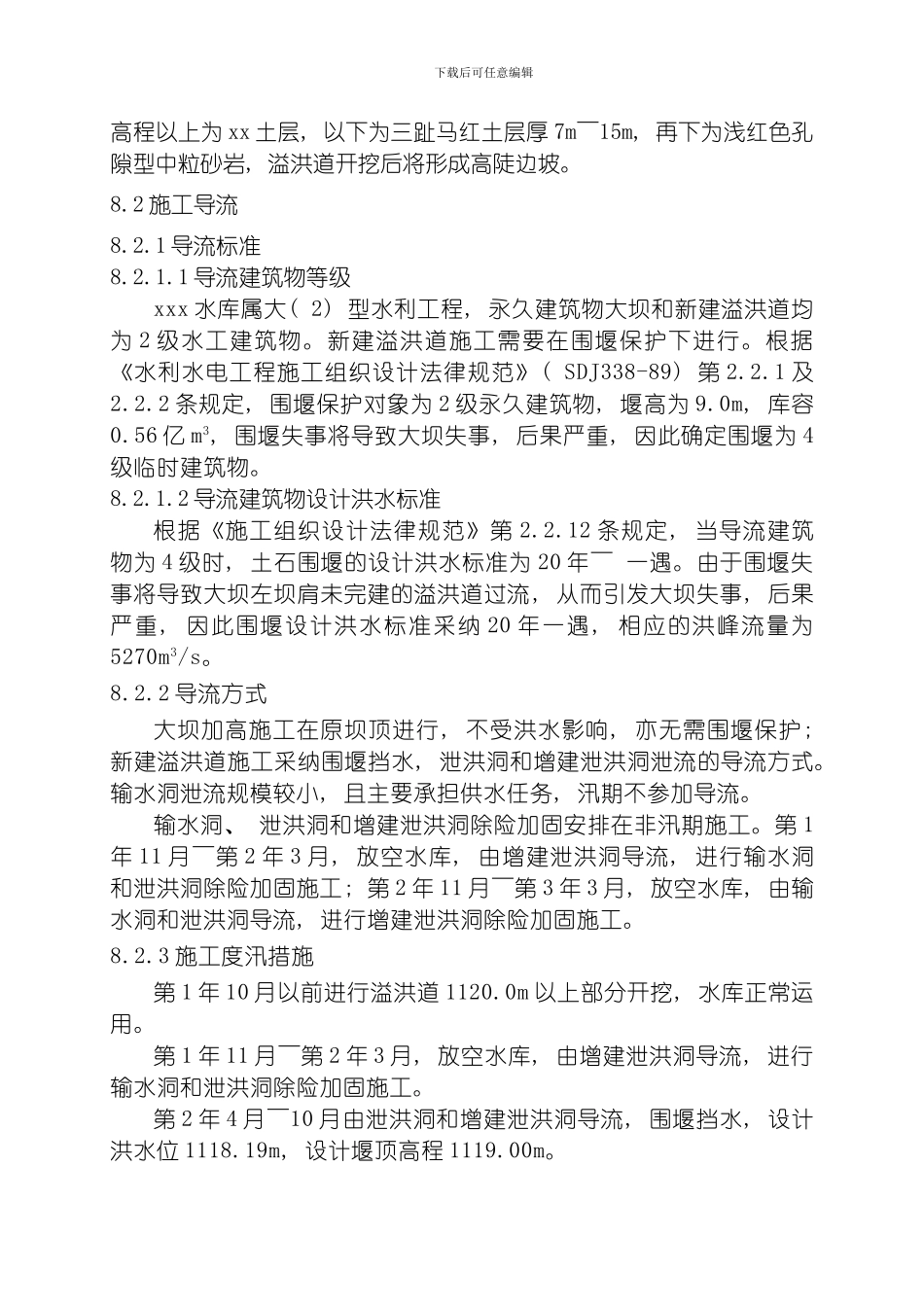

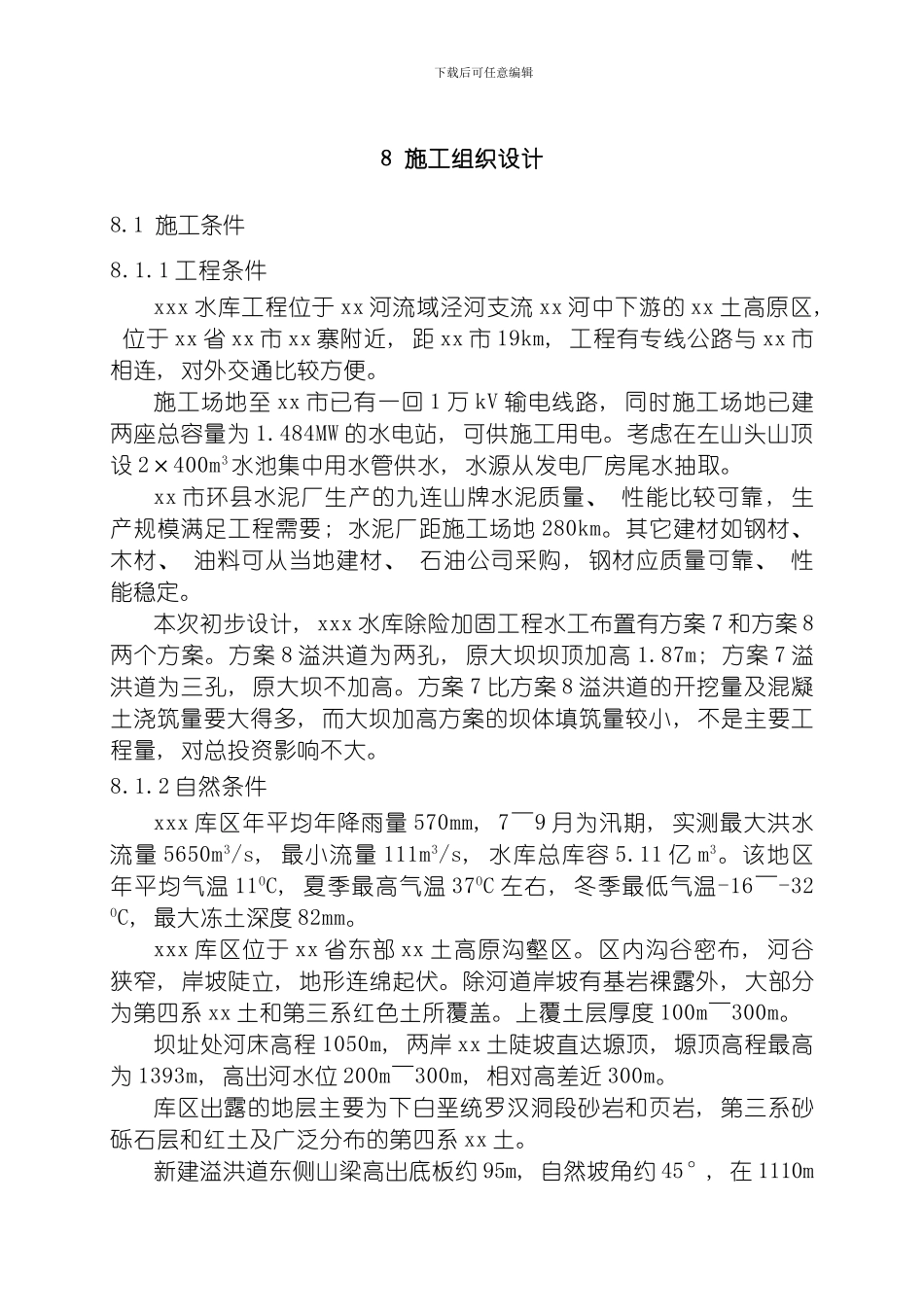

下载后可任意编辑8 施工组织设计8.1 施工条件8.1.1 工程条件xxx 水库工程位于 xx 河流域泾河支流 xx 河中下游的 xx 土高原区, 位于 xx 省 xx 市 xx 寨附近, 距 xx 市 19km, 工程有专线公路与 xx 市相连, 对外交通比较方便。施工场地至 xx 市已有一回 1 万 kV 输电线路, 同时施工场地已建两座总容量为 1.484MW 的水电站, 可供施工用电。考虑在左山头山顶设 2×400m3水池集中用水管供水, 水源从发电厂房尾水抽取。xx 市环县水泥厂生产的九连山牌水泥质量、 性能比较可靠 , 生产规模满足工程需要; 水泥厂距施工场地 280km。其它建材如钢材、 木材、 油料可从当地建材、 石油公司采购, 钢材应质量可靠、 性能稳定。本次初步设计, xxx 水库除险加固工程水工布置有方案 7 和方案 8两个方案。方案 8 溢洪道为两孔, 原大坝坝顶加高 1.87m; 方案 7 溢洪道为三孔, 原大坝不加高。方案 7 比方案 8 溢洪道的开挖量及混凝土浇筑量要大得多, 而大坝加高方案的坝体填筑量较小, 不是主要工程量, 对总投资影响不大。8.1.2 自然条件xxx 库区年平均年降雨量 570mm, 7～9 月为汛期, 实测最大洪水流量 5650m3/s, 最小流量 111m3/s, 水库总库容 5.11 亿 m3。该地区年平均气温 11OC, 夏季最高气温 37OC 左右, 冬季最低气温-16～-32 OC, 最大冻土深度 82mm。xxx 库区位于 xx 省东部 xx 土高原沟壑区。区内沟谷密布, 河谷狭窄, 岸坡陡立, 地形连绵起伏。除河道岸坡有基岩裸露外, 大部分为第四系 xx 土和第三系红色土所覆盖。上覆土层厚度 100m～300m。坝址处河床高程 1050m, 两岸 xx 土陡坡直达塬顶, 塬顶高程最高为 1393m, 高出河水位 200m～300m, 相对高差近 300m。库区出露的地层主要为下白垩统罗汉洞段砂岩和页岩, 第三系砂砾石层和红土及广泛分布的第四系 xx 土。新建溢洪道东侧山梁高出底板约 95m, 自然坡角约 45°, 在 1110m下载后可任意编辑高程以上为 xx 土层, 以下为三趾马红土层厚 7m～15m, 再下为浅红色孔隙型中粒砂岩, 溢洪道开挖后将形成高陡边坡。8.2 施工导流8.2.1 导流标准8.2.1.1 导流建筑物等级xxx 水库属大( 2) 型水利工程, 永久建筑物大坝和新建溢洪道均为 2 级水工建筑物。新建溢洪道施工需要在围堰保护下进行。根据《水利水电工程施工组织设计法律规范》( SDJ338-89) 第 2.2.1 及2.2.2 条规定, 围堰...
