水暖消防通风工程模板

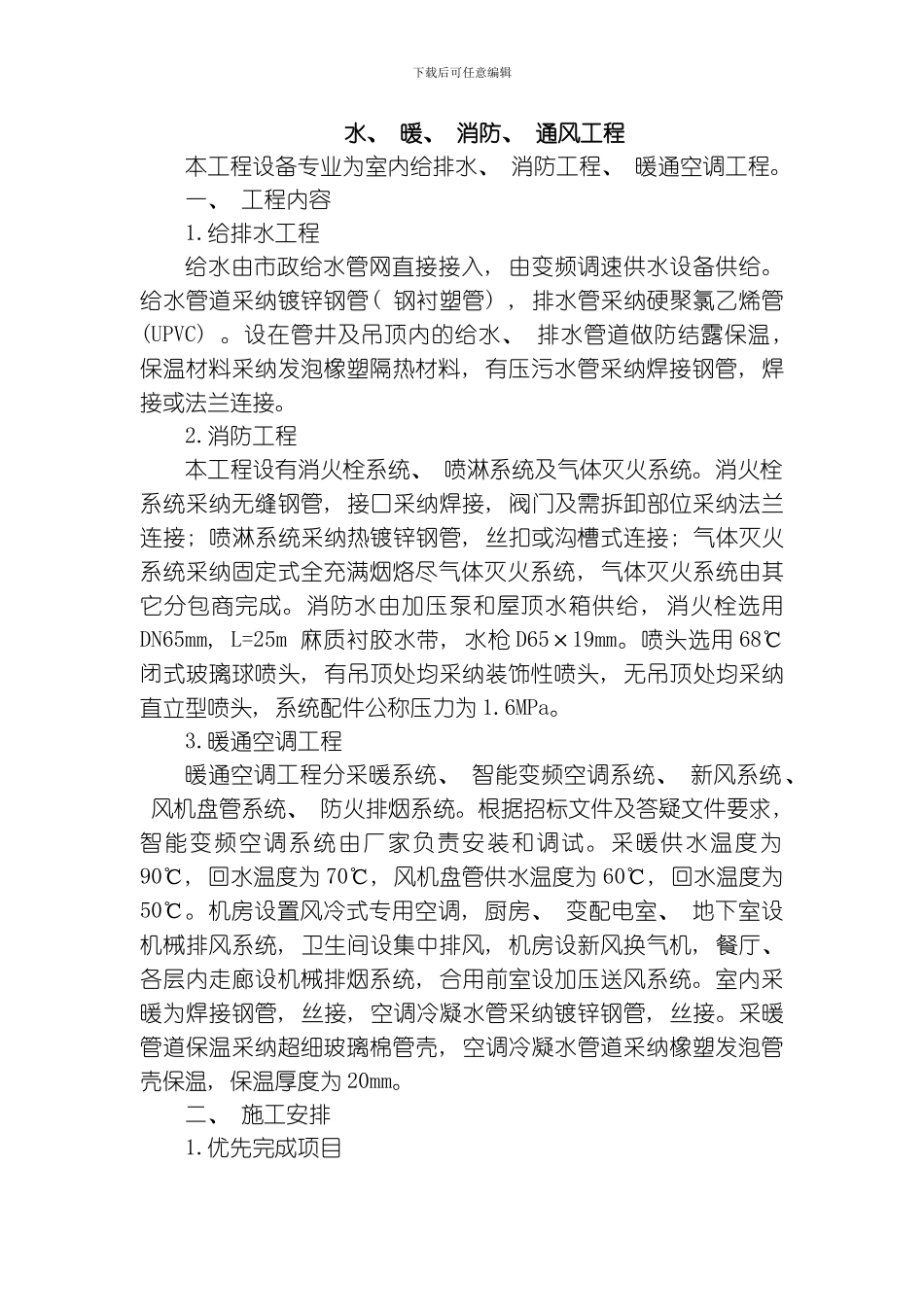

下载后可任意编辑水、 暖、 消防、 通风工程本工程设备专业为室内给排水、 消防工程、 暖通空调工程。一、 工程内容1.给排水工程给水由市政给水管网直接接入, 由变频调速供水设备供给。给水管道采纳镀锌钢管( 钢衬塑管) , 排水管采纳硬聚氯乙烯管(UPVC) 。设在管井及吊顶内的给水、 排水管道做防结露保温, 保温材料采纳发泡橡塑隔热材料, 有压污水管采纳焊接钢管, 焊接或法兰连接。2.消防工程本工程设有消火栓系统、 喷淋系统及气体灭火系统。消火栓系统采纳无缝钢管, 接口采纳焊接, 阀门及需拆卸部位采纳法兰连接; 喷淋系统采纳热镀锌钢管, 丝扣或沟槽式连接; 气体灭火系统采纳固定式全充满烟烙尽气体灭火系统, 气体灭火系统由其它分包商完成。消防水由加压泵和屋顶水箱供给, 消火栓选用DN65mm, L=25m 麻质衬胶水带, 水枪 D65×19mm。喷头选用 68℃闭式玻璃球喷头, 有吊顶处均采纳装饰性喷头, 无吊顶处均采纳直立型喷头, 系统配件公称压力为 1.6MPa。3.暖通空调工程暖通空调工程分采暖系统、 智能变频空调系统、 新风系统、 风机盘管系统、 防火排烟系统。根据招标文件及答疑文件要求, 智能变频空调系统由厂家负责安装和调试。采暖供水温度为90℃, 回水温度为 70℃, 风机盘管供水温度为 60℃, 回水温度为50℃。机房设置风冷式专用空调, 厨房、 变配电室、 地下室设机械排风系统, 卫生间设集中排风, 机房设新风换气机, 餐厅、 各层内走廊设机械排烟系统, 合用前室设加压送风系统。室内采暖为焊接钢管, 丝接, 空调冷凝水管采纳镀锌钢管, 丝接。采暖管道保温采纳超细玻璃棉管壳, 空调冷凝水管道采纳橡塑发泡管壳保温, 保温厚度为 20mm。二、 施工安排1.优先完成项目下载后可任意编辑本工程属于改造工程, 原有室内、 外设施有保留部分、 需改造部分、 拆除部分及新建部分, 本着”一保护、 二改造、 三拆除、 四新建”的原则对原有设施制定《原有设施保护方案》、 《原有设施改造方案》、 《原有设施拆除方案》, 以指导对原有设施的保护、 改造及拆除工作。制定分级管理制度, 对现有设施分为”禁止拆除”、 ”请示后拆除”和”自行拆除”三级并相应用红色、 黄色、 绿色标牌及文字进行标识, 报请建设单位及监理公司确认后实施。( 1) 原有设施保护方案: 1) 现场调查、 标示: 重点是对办公楼内地下室、 热交换站至计算机楼、 后食堂楼的热水、 采暖供回水、 热交换...
