水暖设计说明模板

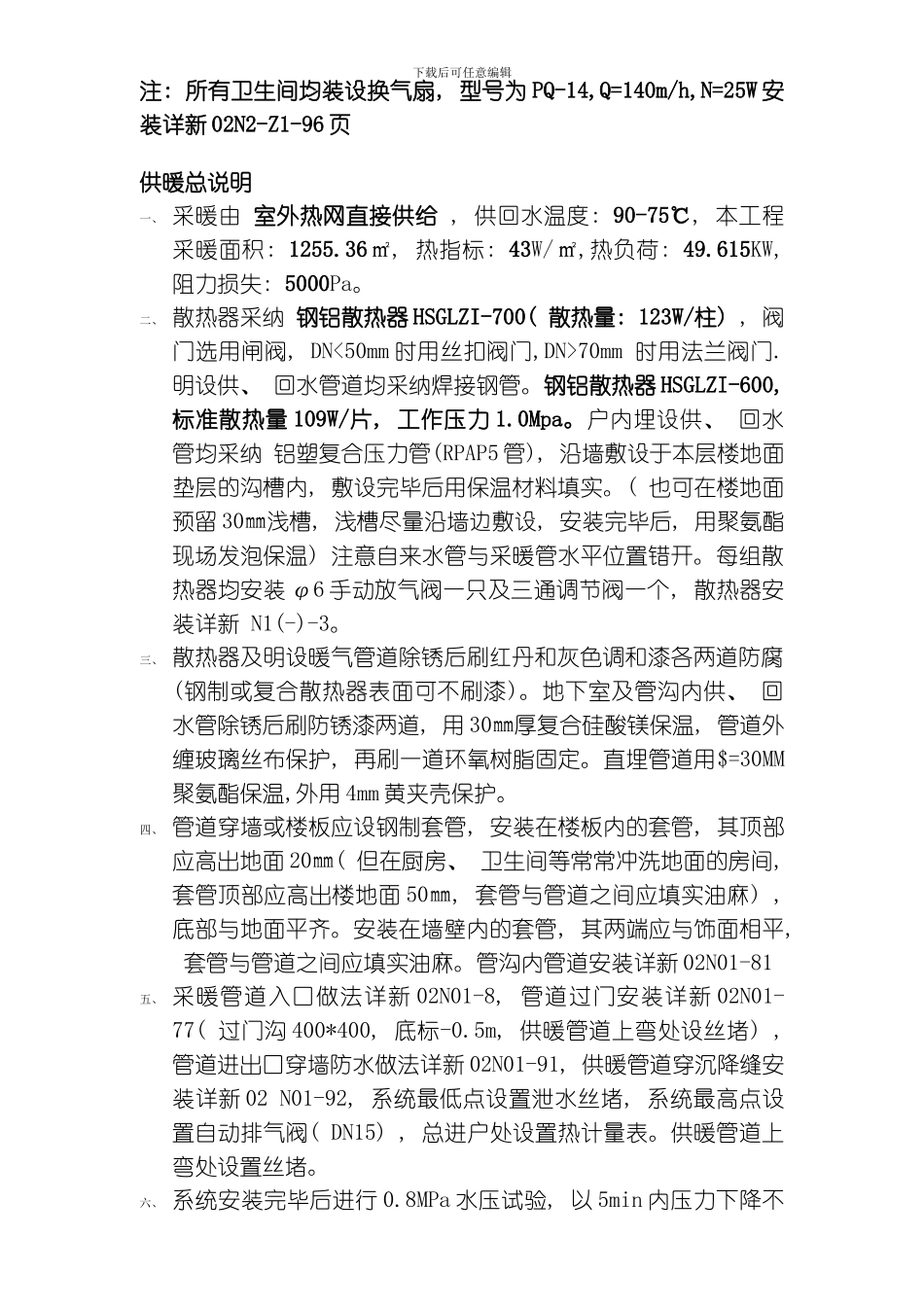

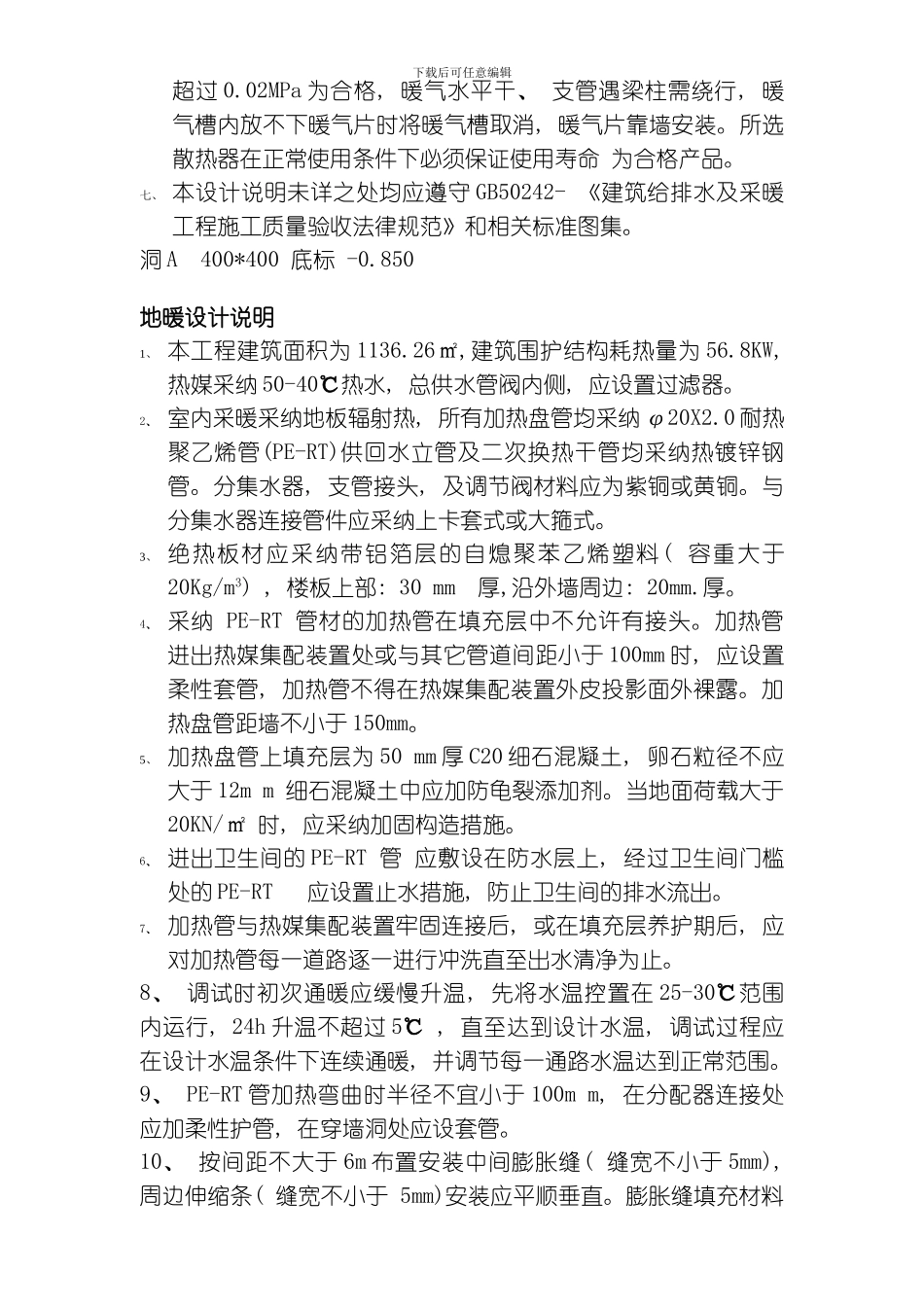

下载后可任意编辑注: 所有卫生间均装设换气扇, 型号为 PQ-14,Q=140m/h,N=25W 安装详新 02N2-Z1-96 页供暖总说明一、 采暖由 室外热网直接供给 , 供回水温度: 90-75℃, 本工程采暖面积: 1255.36㎡, 热指标: 43W/㎡,热负荷: 49.615KW, 阻力损失: 5000Pa。二、 散热器采纳 钢铝散热器 HSGLZI-700( 散热量: 123W/柱) , 阀门选用闸阀, DN<50mm 时用丝扣阀门,DN>70mm 时用法兰阀门.明设供、 回水管道均采纳焊接钢管。钢铝散热器 HSGLZI-600, 标准散热量 109W/片, 工作压力 1.0Mpa。户内埋设供、 回水管均采纳 铝塑复合压力管(RPAP5 管), 沿墙敷设于本层楼地面垫层的沟槽内, 敷设完毕后用保温材料填实。( 也可在楼地面预留 30㎜浅槽, 浅槽尽量沿墙边敷设, 安装完毕后, 用聚氨酯现场发泡保温) 注意自来水管与采暖管水平位置错开。每组散热器均安装 φ6 手动放气阀一只及三通调节阀一个, 散热器安装详新 N1(-)-3。三、 散热器及明设暖气管道除锈后刷红丹和灰色调和漆各两道防腐(钢制或复合散热器表面可不刷漆)。地下室及管沟内供、 回水管除锈后刷防锈漆两道, 用 30㎜厚复合硅酸镁保温, 管道外缠玻璃丝布保护, 再刷一道环氧树脂固定。直埋管道用$=30MM聚氨酯保温,外用 4mm 黄夹壳保护。四、 管道穿墙或楼板应设钢制套管, 安装在楼板内的套管, 其顶部应高出地面 20㎜( 但在厨房、 卫生间等常常冲洗地面的房间, 套管顶部应高出楼地面 50㎜, 套管与管道之间应填实油麻) , 底部与地面平齐。安装在墙壁内的套管, 其两端应与饰面相平, 套管与管道之间应填实油麻。管沟内管道安装详新 02N01-81五、 采暖管道入口做法详新 02N01-8, 管道过门安装详新 02N01-77( 过门沟 400*400, 底标-0.5m, 供暖管道上弯处设丝堵) , 管道进出口穿墙防水做法详新 02N01-91, 供暖管道穿沉降缝安装详新 02 N01-92, 系统最低点设置泄水丝堵, 系统最高点设置自动排气阀( DN15) , 总进户处设置热计量表。供暖管道上弯处设置丝堵。六、 系统安装完毕后进行 0.8MPa 水压试验, 以 5min 内压力下降不下载后可任意编辑超过 0.02MPa 为合格, 暖气水平干、 支管遇梁柱需绕行, 暖气槽内放不下暖气片时将暖气槽取消, 暖气片靠墙安装。所选散热器在正常使用条件下必须保证使用寿命 为合格产品。七、 本设计说明未详之处均应遵守 GB50242- 《建筑给排水及采暖工程施工质量验收法律规范》...
