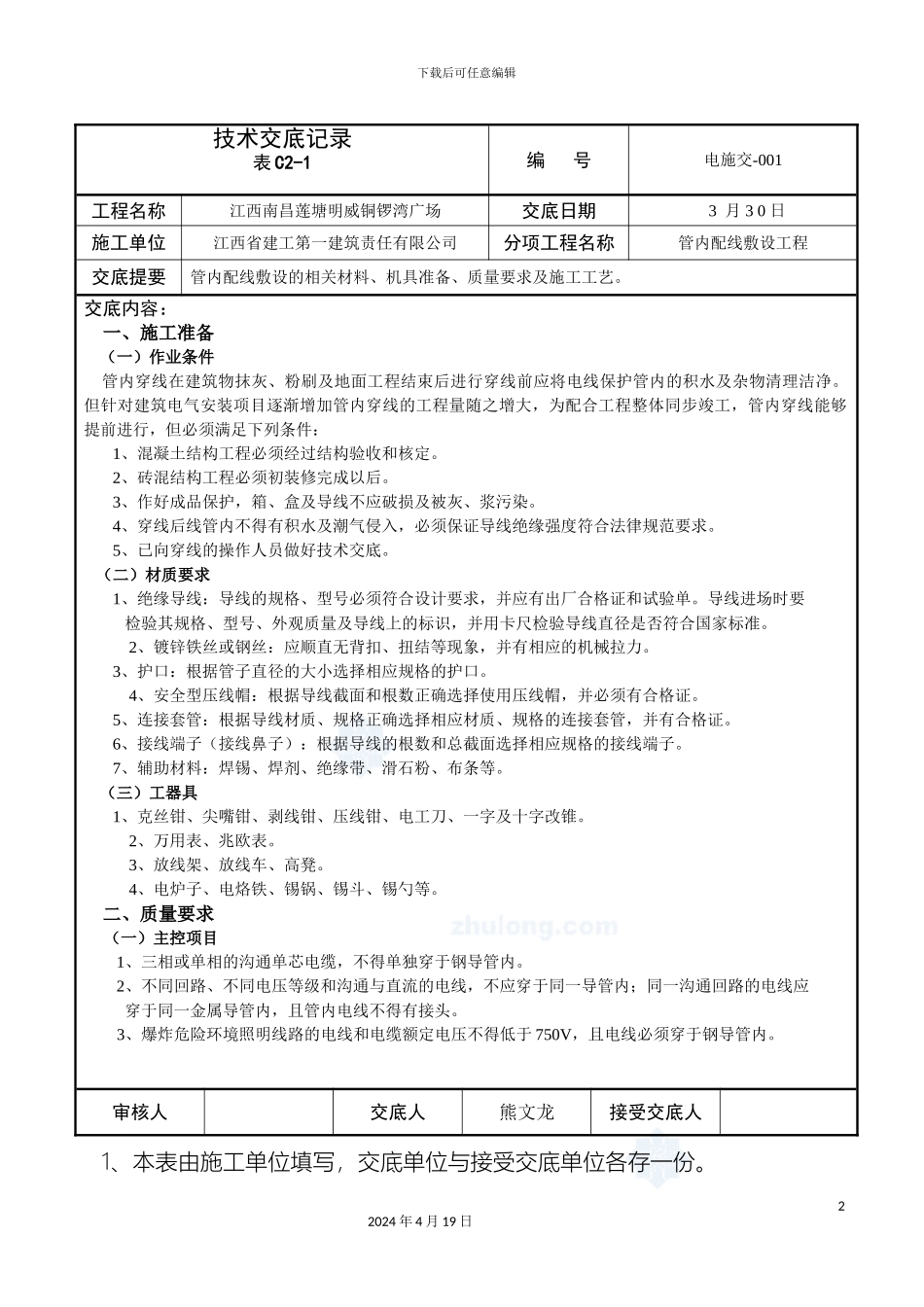

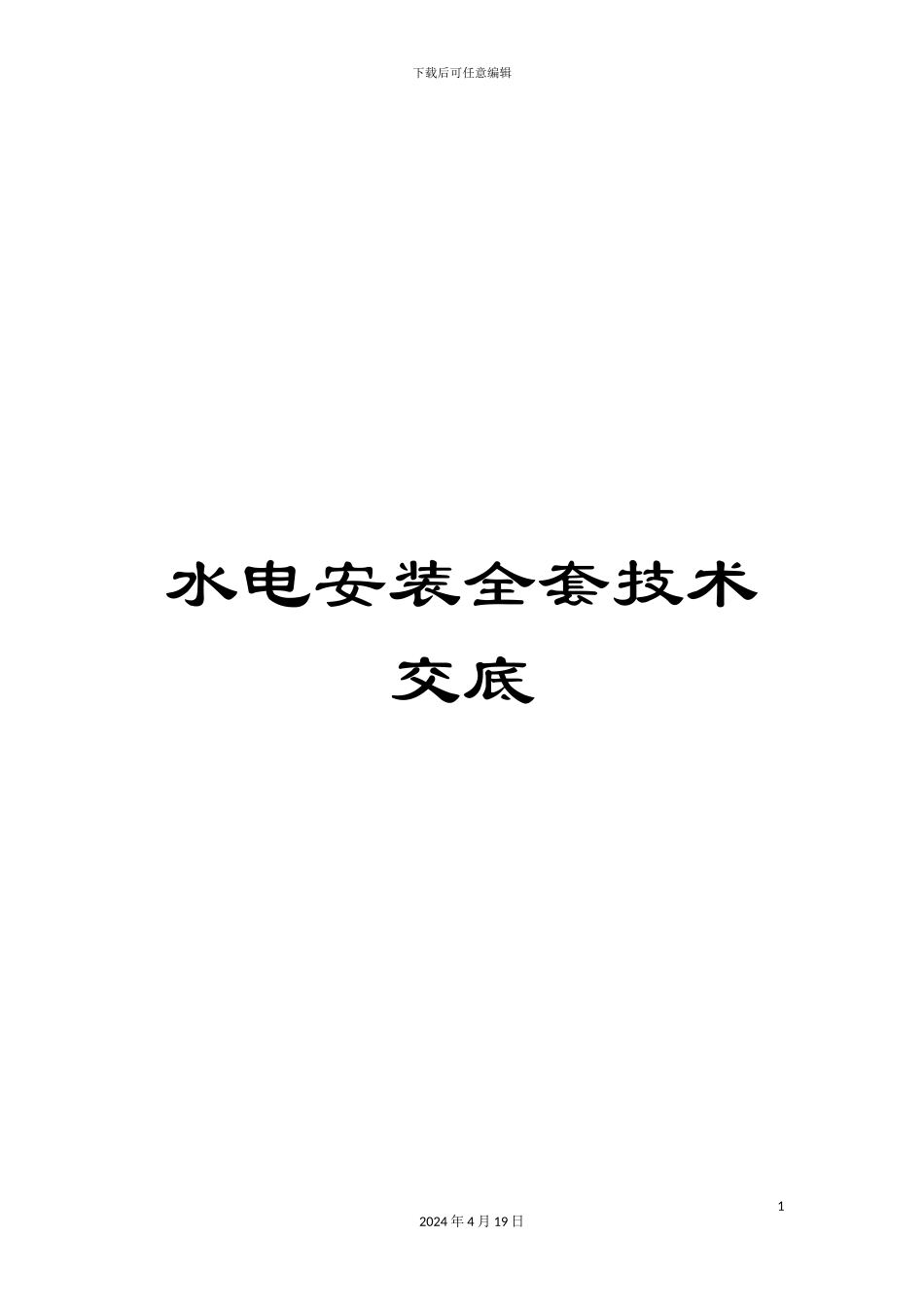

下载后可任意编辑水电安装全套技术交底12024 年 4 月 19 日下载后可任意编辑技术交底记录表 C2-1编 号电施交-001工程名称江西南昌莲塘明威铜锣湾广场交底日期 3 月 3 0 日施工单位江西省建工第一建筑责任有限公司分项工程名称管内配线敷设工程交底提要管内配线敷设的相关材料、机具准备、质量要求及施工工艺
交底内容： 一、施工准备 （一）作业条件 管内穿线在建筑物抹灰、粉刷及地面工程结束后进行穿线前应将电线保护管内的积水及杂物清理洁净
但针对建筑电气安装项目逐渐增加管内穿线的工程量随之增大，为配合工程整体同步竣工，管内穿线能够提前进行，但必须满足下列条件： 1、混凝土结构工程必须经过结构验收和核定
2、砖混结构工程必须初装修完成以后
3、作好成品保护，箱、盒及导线不应破损及被灰、浆污染
4、穿线后线管内不得有积水及潮气侵入，必须保证导线绝缘强度符合法律规范要求
5、已向穿线的操作人员做好技术交底
（二）材质要求 1、绝缘导线：导线的规格、型号必须符合设计要求，并应有出厂合格证和试验单
导线进场时要 检验其规格、型号、外观质量及导线上的标识，并用卡尺检验导线直径是否符合国家标准
2、镀锌铁丝或钢丝：应顺直无背扣、扭结等现象，并有相应的机械拉力
3、护口：根据管子直径的大小选择相应规格的护口
4、安全型压线帽：根据导线截面和根数正确选择使用压线帽，并必须有合格证
5、连接套管：根据导线材质、规格正确选择相应材质、规格的连接套管，并有合格证
6、接线端子（接线鼻子）：根据导线的根数和总截面选择相应规格的接线端子
7、辅助材料：焊锡、焊剂、绝缘带、滑石粉、布条等
（三）工器具 1、克丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥
2、万用表、兆欧表
3、放线架、放线车、高凳
4、电炉子、电烙铁、锡锅、锡斗、锡勺等
二、质量要求 （一）
