水电站建筑物复习资料模板

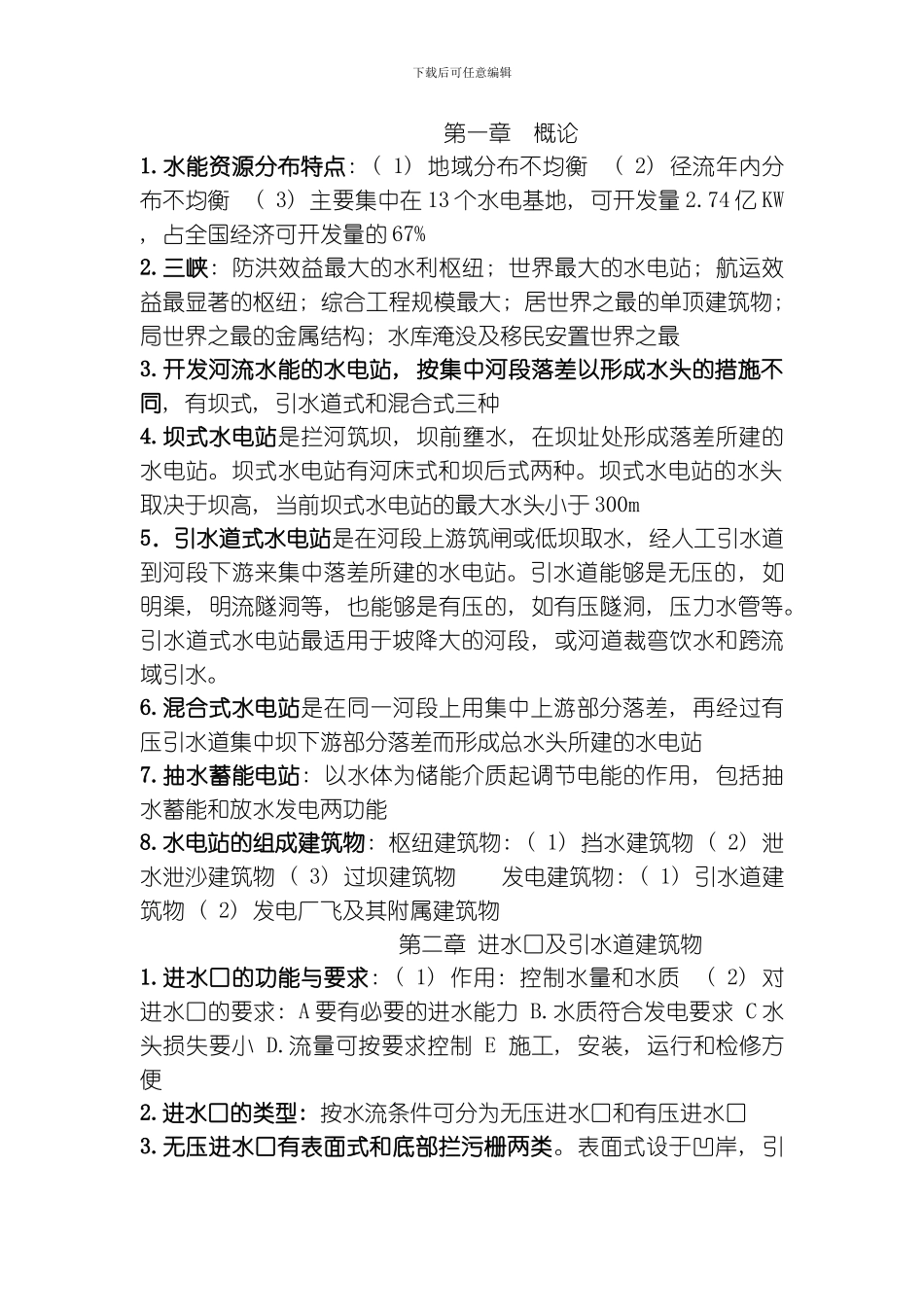

下载后可任意编辑 第一章 概论1.水能资源分布特点: ( 1) 地域分布不均衡 ( 2) 径流年内分布不均衡 ( 3) 主要集中在 13 个水电基地, 可开发量 2.74 亿 KW , 占全国经济可开发量的 67%2.三峡: 防洪效益最大的水利枢纽; 世界最大的水电站; 航运效益最显著的枢纽; 综合工程规模最大; 居世界之最的单顶建筑物; 局世界之最的金属结构; 水库淹没及移民安置世界之最3.开发河流水能的水电站, 按集中河段落差以形成水头的措施不同, 有坝式, 引水道式和混合式三种4.坝式水电站是拦河筑坝, 坝前壅水, 在坝址处形成落差所建的水电站。坝式水电站有河床式和坝后式两种。坝式水电站的水头取决于坝高, 当前坝式水电站的最大水头小于 300m5．引水道式水电站是在河段上游筑闸或低坝取水, 经人工引水道到河段下游来集中落差所建的水电站。引水道能够是无压的, 如明渠, 明流隧洞等, 也能够是有压的, 如有压隧洞, 压力水管等。引水道式水电站最适用于坡降大的河段, 或河道裁弯饮水和跨流域引水。6.混合式水电站是在同一河段上用集中上游部分落差, 再经过有压引水道集中坝下游部分落差而形成总水头所建的水电站7.抽水蓄能电站: 以水体为储能介质起调节电能的作用, 包括抽水蓄能和放水发电两功能8.水电站的组成建筑物: 枢纽建筑物: ( 1) 挡水建筑物 ( 2) 泄水泄沙建筑物 ( 3) 过坝建筑物 发电建筑物: ( 1) 引水道建筑物 ( 2) 发电厂飞及其附属建筑物 第二章 进水口及引水道建筑物1.进水口的功能与要求: ( 1) 作用: 控制水量和水质 ( 2) 对进水口的要求: A 要有必要的进水能力 B.水质符合发电要求 C 水头损失要小 D.流量可按要求控制 E 施工, 安装, 运行和检修方便 2.进水口的类型: 按水流条件可分为无压进水口和有压进水口3.无压进水口有表面式和底部拦污栅两类。表面式设于凹岸, 引下载后可任意编辑用河道或水库表层水流4 有压进水口有坝式, 岸式, 塔式。( 1) 坝式进水口, 进水口依附在 坝体上与与坝体协调一致。适用条件: 坝后式厂房, 坝内式厂房, 河床式厂房 ( 2) 岸式分为竖井式和岸墙式。竖井式进口段和闸门段位于山体中, 既经济又安全。适用条件: 隧洞进口的地质条件好时采纳; 岸墙式进口段和闸门段位于岸坡岩体之外而又紧靠岩坡成为整体, 承受水压力和山岩压力。适用条件: 隧洞进口的地质条件较差。( 3) 塔式5.有压进水口的设施: ( 1) 拦污栅 作用: ...
