水电站建筑物设计模板

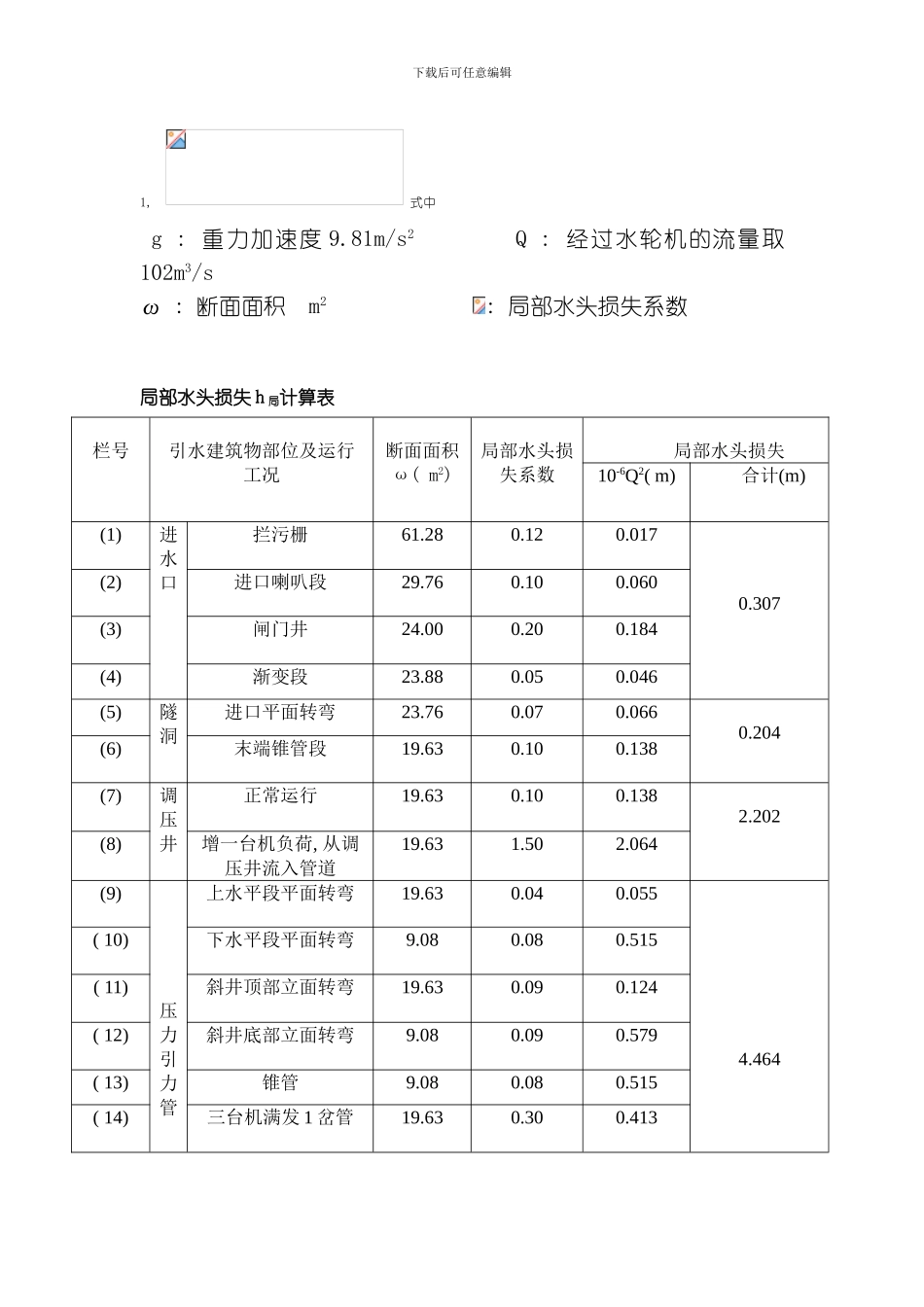

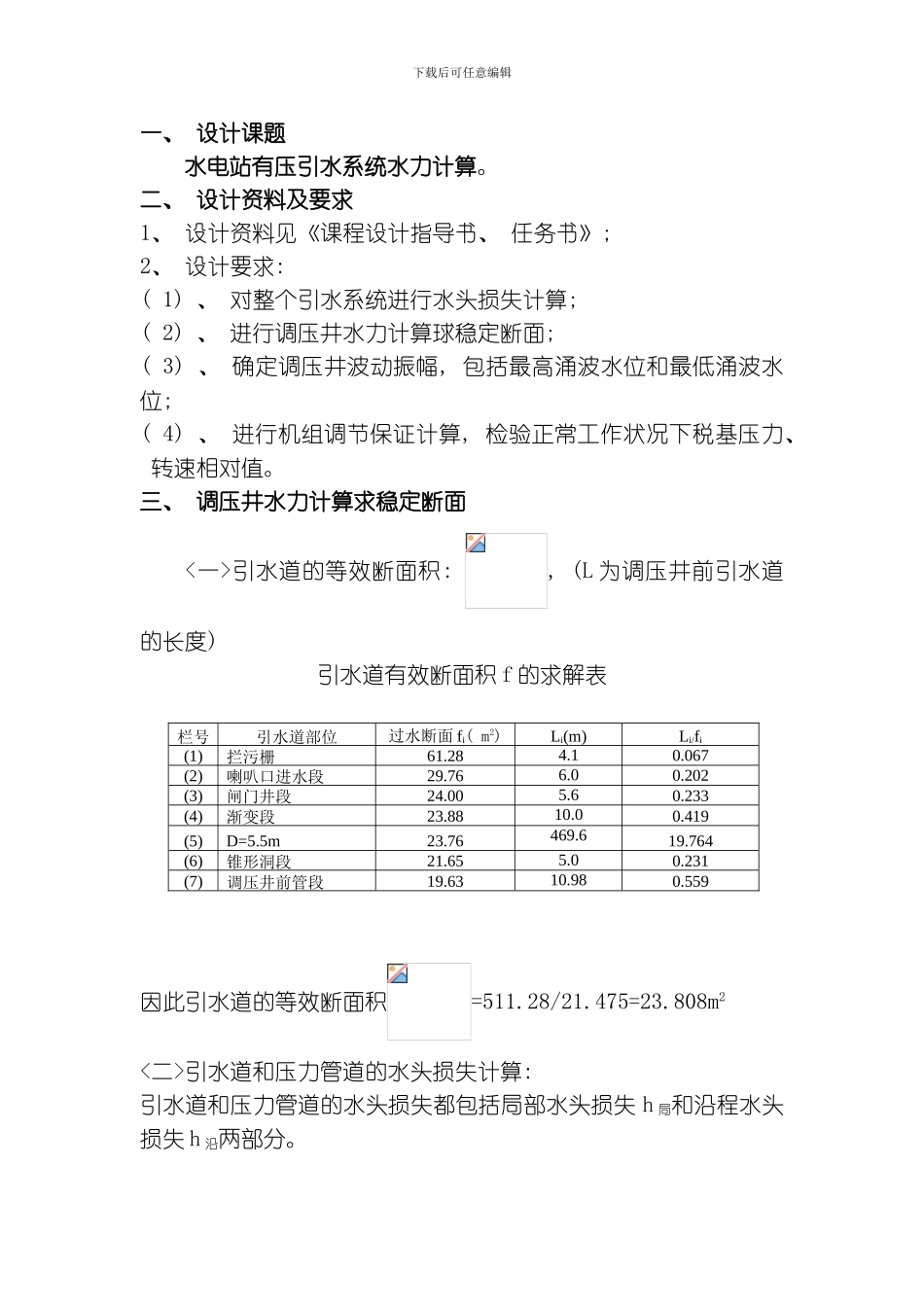

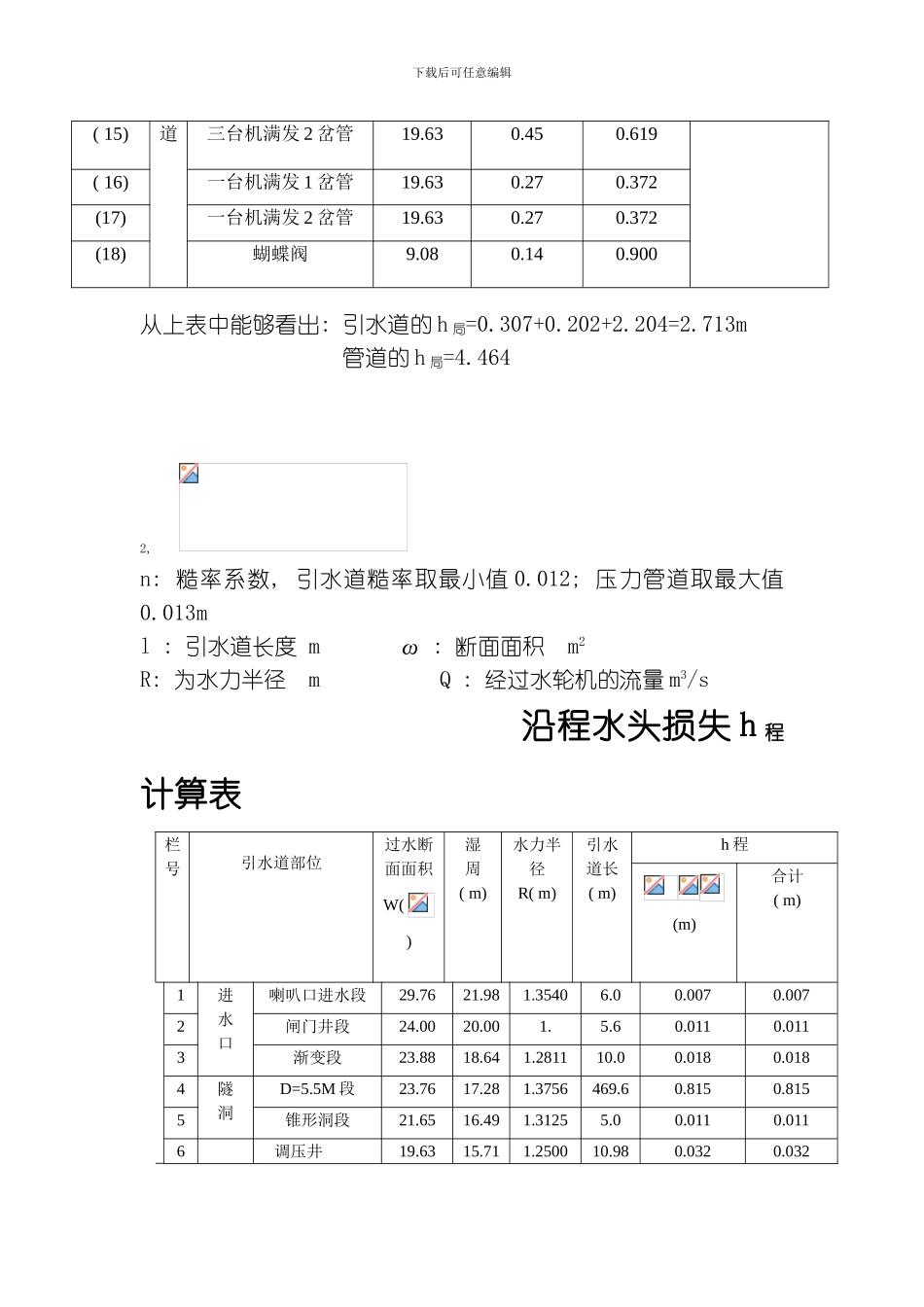

下载后可任意编辑一、 设计课题水电站有压引水系统水力计算。二、 设计资料及要求1、 设计资料见《课程设计指导书、 任务书》; 2、 设计要求: ( 1) 、 对整个引水系统进行水头损失计算; ( 2) 、 进行调压井水力计算球稳定断面; ( 3) 、 确定调压井波动振幅, 包括最高涌波水位和最低涌波水位; ( 4) 、 进行机组调节保证计算, 检验正常工作状况下税基压力、 转速相对值。三、 调压井水力计算求稳定断面<一>引水道的等效断面积: , (L 为调压井前引水道的长度)引水道有效断面积 f 的求解表 因此引水道的等效断面积=511.28/21.475=23.808m2<二>引水道和压力管道的水头损失计算: 引水道和压力管道的水头损失都包括局部水头损失 h 局和沿程水头损失 h 沿两部分。栏号引水道部位过水断面 fi( m2) Li(m)Li/fi(1)拦污栅61.284.10.067(2)喇叭口进水段29.766.00.202(3)闸门井段24.005.60.233(4)渐变段23.8810.00.419(5)D=5.5m23.76469.619.764(6)锥形洞段21.655.00.231(7)调压井前管段19.6310.980.559下载后可任意编辑1, 式中g : 重力加速度 9.81m/s2 Q : 经过水轮机的流量取102m3/sω : 断面面积 m2 : 局部水头损失系数 局部水头损失 h 局计算表 栏号引水建筑物部位及运行工况断面面积ω( m2) 局部水头损失系数局部水头损失10-6Q2( m) 合计(m)(1)进水口拦污栅61.280.120.0170.307(2)进口喇叭段29.760.100.060(3)闸门井24.000.200.184(4)渐变段23.880.050.046(5)隧洞进口平面转弯23.760.070.0660.204(6)末端锥管段19.630.100.138(7)调压井正常运行19.630.100.1382.202(8)增一台机负荷, 从调压井流入管道19.631.502.064(9)压力引力管上水平段平面转弯19.630.040.0554.464( 10) 下水平段平面转弯9.080.080.515( 11) 斜井顶部立面转弯19.630.090.124( 12) 斜井底部立面转弯9.080.090.579( 13) 锥管9.080.080.515( 14) 三台机满发 1 岔管19.630.300.413下载后可任意编辑道( 15) 三台机满发 2 岔管19.630.450.619( 16) 一台机满发 1 岔管19.630.270.372(17)一台机满发 2 岔管19.630.270.372(18)蝴蝶阀9.080.140.900从上表中能够看出: 引水道的 h 局=0.307+0.202+2.204=2.713m 管道的 h 局=4.464 2, n: 糙率系数, 引水道糙率取最小值 0.012; 压力管道取最大值0.013ml : 引水道长度 m ω : 断面面积 m2R: 为水力半径 m Q : 经过水轮机的流量 m3/s 沿程...
