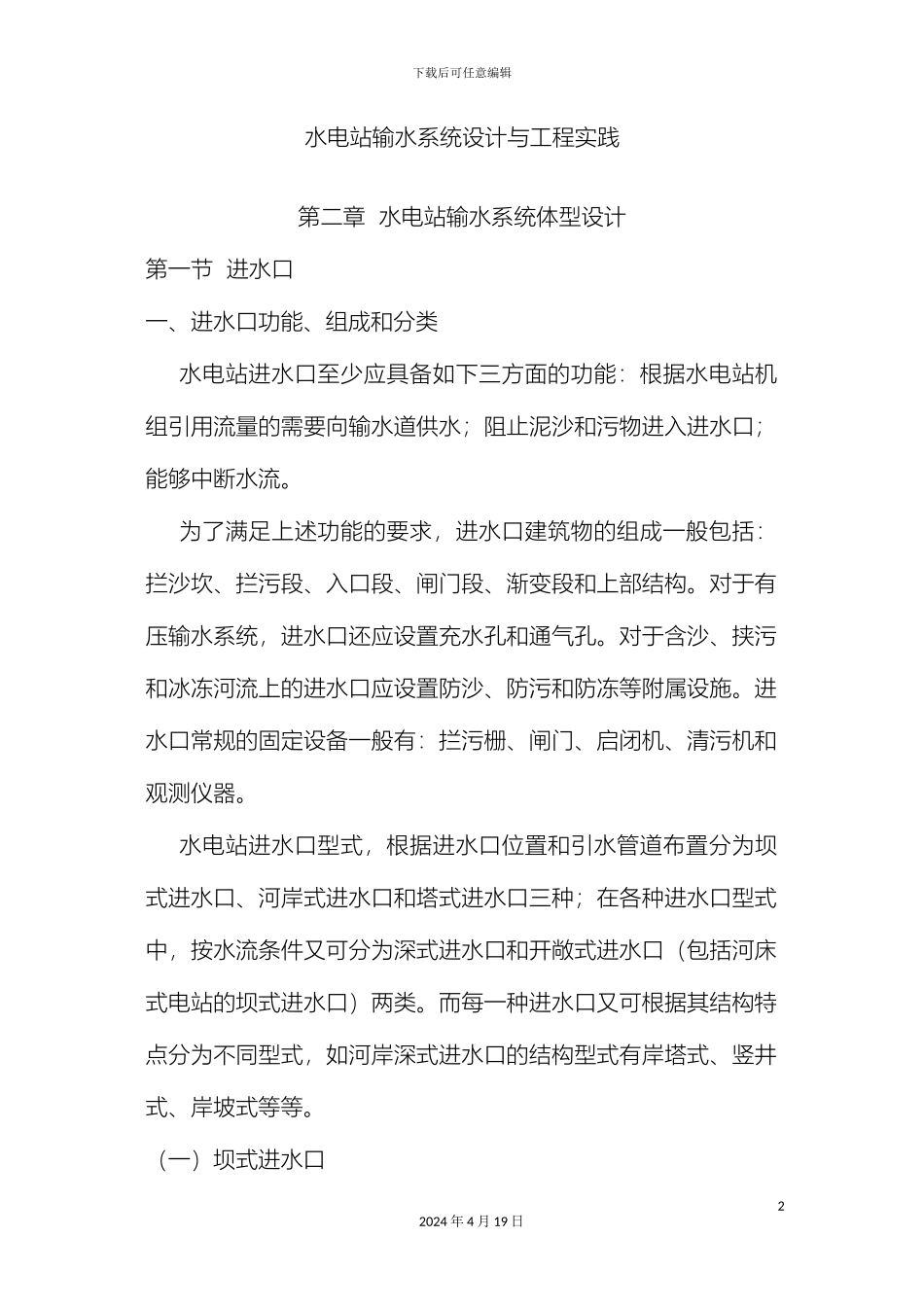

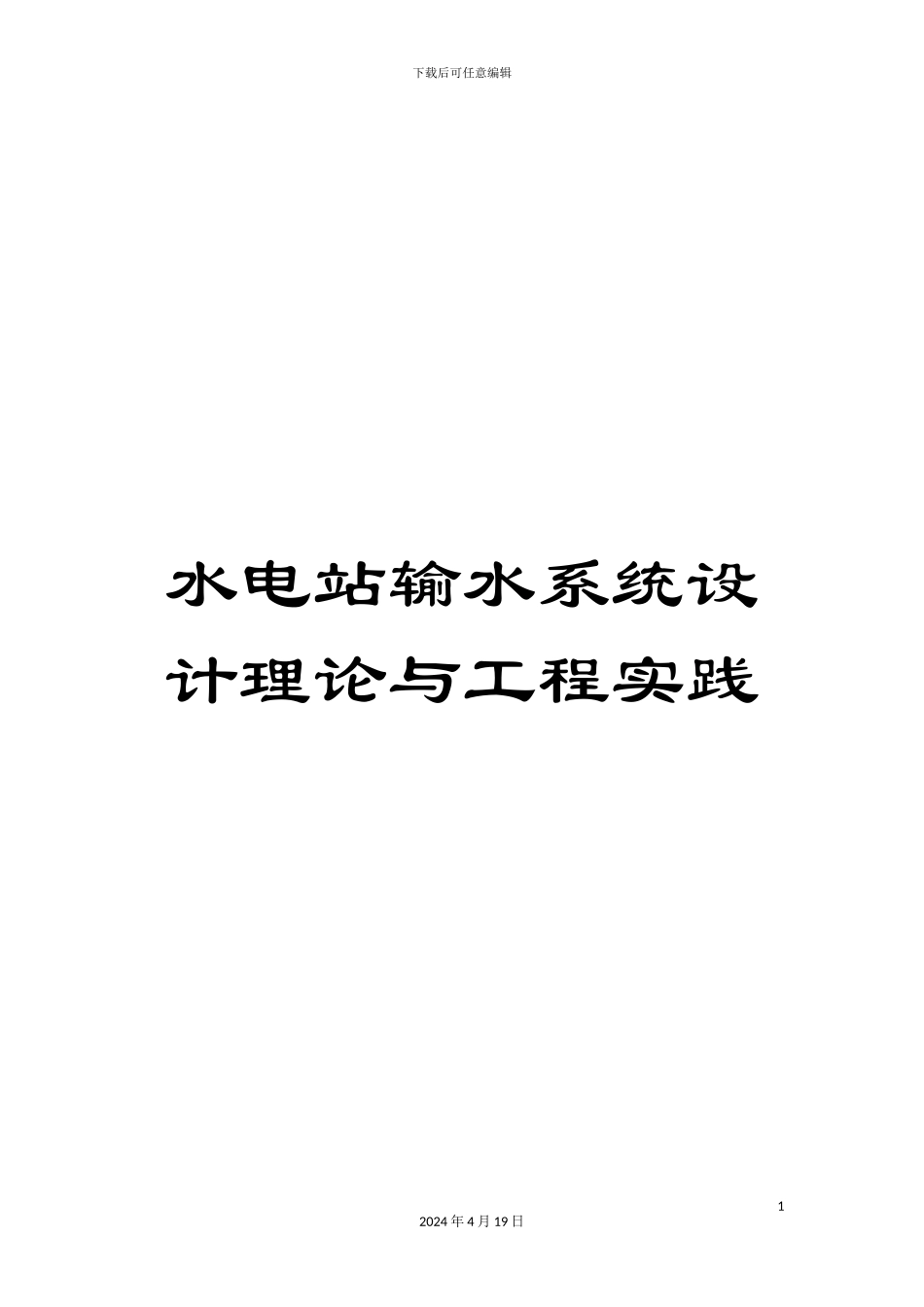

下载后可任意编辑水电站输水系统设计理论与工程实践12024 年 4 月 19 日下载后可任意编辑水电站输水系统设计与工程实践第二章 水电站输水系统体型设计第一节 进水口一、进水口功能、组成和分类水电站进水口至少应具备如下三方面的功能：根据水电站机组引用流量的需要向输水道供水；阻止泥沙和污物进入进水口；能够中断水流。为了满足上述功能的要求，进水口建筑物的组成一般包括：拦沙坎、拦污段、入口段、闸门段、渐变段和上部结构。对于有压输水系统，进水口还应设置充水孔和通气孔。对于含沙、挟污和冰冻河流上的进水口应设置防沙、防污和防冻等附属设施。进水口常规的固定设备一般有：拦污栅、闸门、启闭机、清污机和观测仪器。水电站进水口型式，根据进水口位置和引水管道布置分为坝式进水口、河岸式进水口和塔式进水口三种；在各种进水口型式中，按水流条件又可分为深式进水口和开敞式进水口（包括河床式电站的坝式进水口）两类。而每一种进水口又可根据其结构特点分为不同型式，如河岸深式进水口的结构型式有岸塔式、竖井式、岸坡式等等。（一）坝式进水口22024 年 4 月 19 日下载后可任意编辑图 2-1 柘 溪 水 电 站 进 水 口 剖 面 图图 2-2 丹 江 口 水 电 站 进 水 口 剖 面 图 图 2-3 新 安 江 水 电 站 进 水 口 剖 面 图32024 年 4 月 19 日下载后可任意编辑图 2-4 三 峡 水 电 站 进 水 口 剖 面 图 图 2-5 岩 滩 水 电 站 进 水 口 剖 面 图图 2-6 新 丰 江 水 电 站 进 水 口 剖 面 图 42024 年 4 月 19 日下载后可任意编辑图 2-7 凤 滩 水 电 站 进 水 口 剖 面 图（二）河岸式进水口 图 2-8 湖 南 镇 水 电 站 进 水 口 剖 面 图 图 2-9 碧 口 水 电 站 进 水 口 剖 面 图图 2-10 鲁 布 革 水 电 站 进 水 口 剖 面 图 52024 年 4 月 19 日下载后可任意编辑（三）塔式进水口 图 2-11 古田一级水电站进水口剖面图 图 2-12 二滩水电站进水口剖面图图 2-13 小浪底水电站进水口剖面图 62024 年 4 月 19 日下载后可任意编辑二、进水口位置选择与设置高程坝式进水口依附于大坝，只要坝轴线选定，进水口位置就基本确定。因此，进水口位置选择是针对河岸式和塔式进水口而言的。河岸式进水口最好能从水库、河流中直接取水。若经过引水渠取水，要求引水渠...
