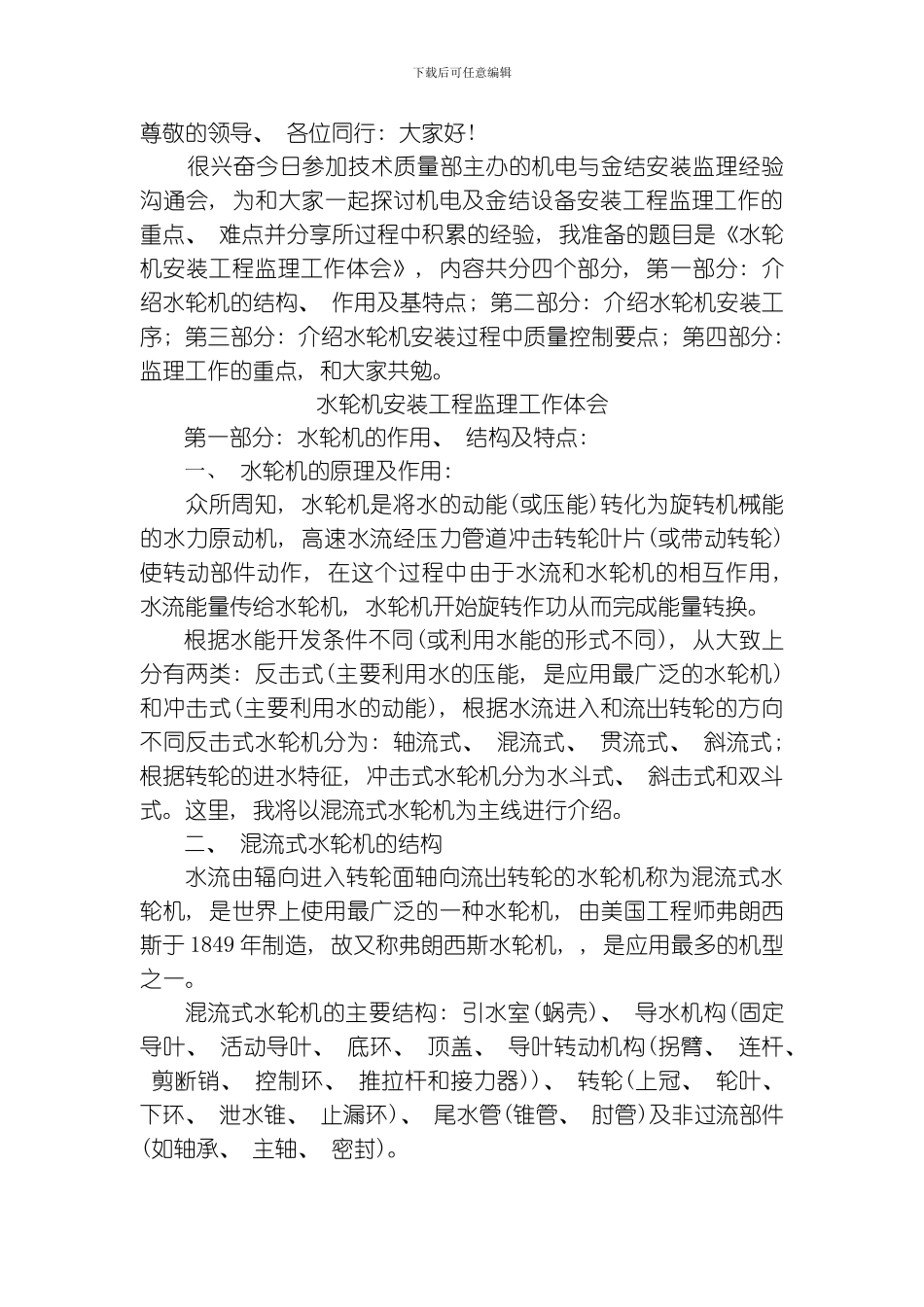

下载后可任意编辑尊敬的领导、 各位同行: 大家好! 很兴奋今日参加技术质量部主办的机电与金结安装监理经验沟通会, 为和大家一起探讨机电及金结设备安装工程监理工作的重点、 难点并分享所过程中积累的经验, 我准备的题目是《水轮机安装工程监理工作体会》, 内容共分四个部分, 第一部分: 介绍水轮机的结构、 作用及基特点; 第二部分: 介绍水轮机安装工序; 第三部分: 介绍水轮机安装过程中质量控制要点; 第四部分: 监理工作的重点, 和大家共勉。水轮机安装工程监理工作体会第一部分: 水轮机的作用、 结构及特点: 一、 水轮机的原理及作用: 众所周知, 水轮机是将水的动能(或压能)转化为旋转机械能的水力原动机, 高速水流经压力管道冲击转轮叶片(或带动转轮)使转动部件动作, 在这个过程中由于水流和水轮机的相互作用, 水流能量传给水轮机, 水轮机开始旋转作功从而完成能量转换。根据水能开发条件不同(或利用水能的形式不同), 从大致上分有两类: 反击式(主要利用水的压能, 是应用最广泛的水轮机)和冲击式(主要利用水的动能), 根据水流进入和流出转轮的方向不同反击式水轮机分为: 轴流式、 混流式、 贯流式、 斜流式; 根据转轮的进水特征, 冲击式水轮机分为水斗式、 斜击式和双斗式。这里, 我将以混流式水轮机为主线进行介绍。二、 混流式水轮机的结构水流由辐向进入转轮面轴向流出转轮的水轮机称为混流式水轮机, 是世界上使用最广泛的一种水轮机, 由美国工程师弗朗西斯于 1849 年制造, 故又称弗朗西斯水轮机, , 是应用最多的机型之一。混流式水轮机的主要结构: 引水室(蜗壳)、 导水机构(固定导叶、 活动导叶、 底环、 顶盖、 导叶转动机构(拐臂、 连杆、 剪断销、 控制环、 推拉杆和接力器))、 转轮(上冠、 轮叶、 下环、 泄水锥、 止漏环)、 尾水管(锥管、 肘管)及非过流部件(如轴承、 主轴、 密封)。下载后可任意编辑三、 混流式水轮机的特点: 1、 适用多种水头(10m～700m): 世界上水头最高的混流式水轮机装于奥地利的罗斯亥克电站, 其水头为 672 米, 单机功率为58.4MW, 于 1967 年投入运行。2、 适用大功率: 现已投产的最大功率为 700MW, 如三峡电站 , 美 国 大 古 力 水 电 站 , 在 建 的 有 向 家 坝 电 站 ( 单 机 容 量800MW)。3、 适用大尺寸转轮: 三峡水电站水轮机转轮名义直径9.709/10.427m 是世界最大的水轮机转轮(混流式)。...
