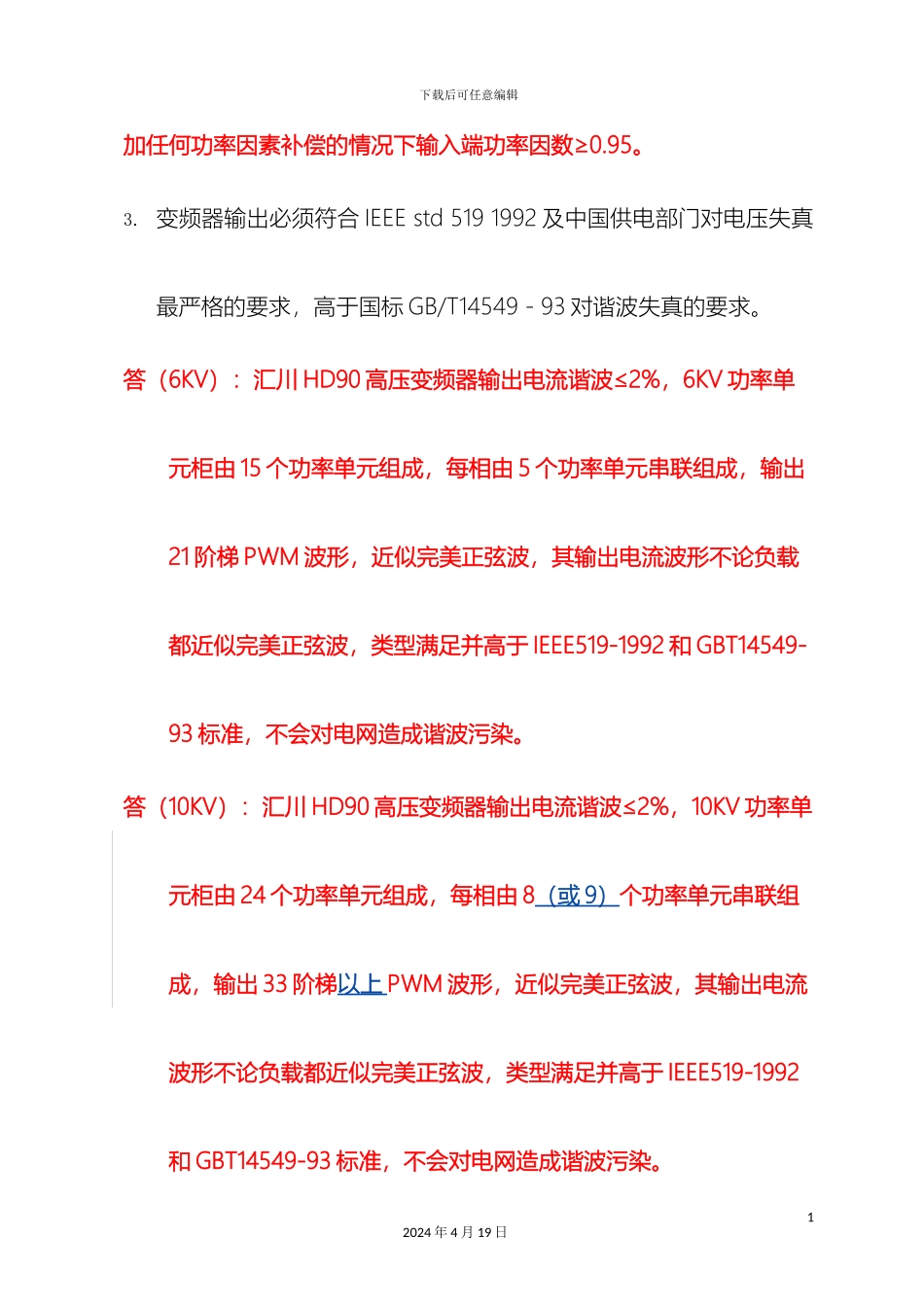

下载后可任意编辑汇川技术高压变频器技术标准12024 年 4 月 19 日下载后可任意编辑 一、整体性能1. 安装、投运变频器装置后原电机不加任何改动可直接应用。请叙述变频器运行过程中对电动机的绝缘是否造成影响，若有影响，如何实行措施杜绝。变频器是否对输出电缆距离有要求。答：汇川 HD90 系列高压变频装置无需任何功因补偿和谐波抑制装置。变频器输出采纳多重化 PWM 技术，输出为近乎完美的正弦波，无须加装输出滤波器。电动机谐波损耗小，转矩脉动小，无明显电动机噪声。电动机不需降额使用。输出 dV/dt 和共模电压小，对电动机无附加电应力损害。HD90 对输出电缆长度没有要求。2. 在 20~100％的调速范围内，变频系统不加任何功率因数补偿装置的情况下输入端功率因数必须达到 0.95 及以上。答：汇川 HD90 高压变频器在 20-100%的调速范围内，变频系统在不02024 年 4 月 19 日下载后可任意编辑加任何功率因素补偿的情况下输入端功率因数≥0.95。3. 变频器输出必须符合 IEEE std 519 1992 及中国供电部门对电压失真最严格的要求，高于国标 GB/T14549－93 对谐波失真的要求。答（6KV）：汇川 HD90 高压变频器输出电流谐波≤2%，6KV 功率单元柜由 15 个功率单元组成，每相由 5 个功率单元串联组成，输出21 阶梯 PWM 波形，近似完美正弦波，其输出电流波形不论负载都近似完美正弦波，类型满足并高于 IEEE519-1992 和 GBT14549-93 标准，不会对电网造成谐波污染。答（10KV）：汇川 HD90 高压变频器输出电流谐波≤2%，10KV 功率单元柜由 24 个功率单元组成，每相由 8（或 9）个功率单元串联组成，输出 33 阶梯以上 PWM 波形，近似完美正弦波，其输出电流波形不论负载都近似完美正弦波，类型满足并高于 IEEE519-1992和 GBT14549-93 标准，不会对电网造成谐波污染。12024 年 4 月 19 日下载后可任意编辑4. 变频装置对电网反馈的谐波要求也必须符合 IEEE std 512 1992 及中国供电部门对电压失真最严格的要求。而且投标厂家需提供国家权威部门出具的检验报告。若使用多脉冲整流器，整流桥脉冲数至少为 30 脉冲。答：汇川 HD90 系列高压变频装置主变压器采纳移相整流方式，输入功率因数高，输入电压电流谐波小。变频器相当于 48 脉波，理论上 47 次以下谐波都能够抵消，堪称完美无谐波多重化变频器，因此变频装置输出波形不会引起电机的谐振。符合 IEEE 519 1992 及...
