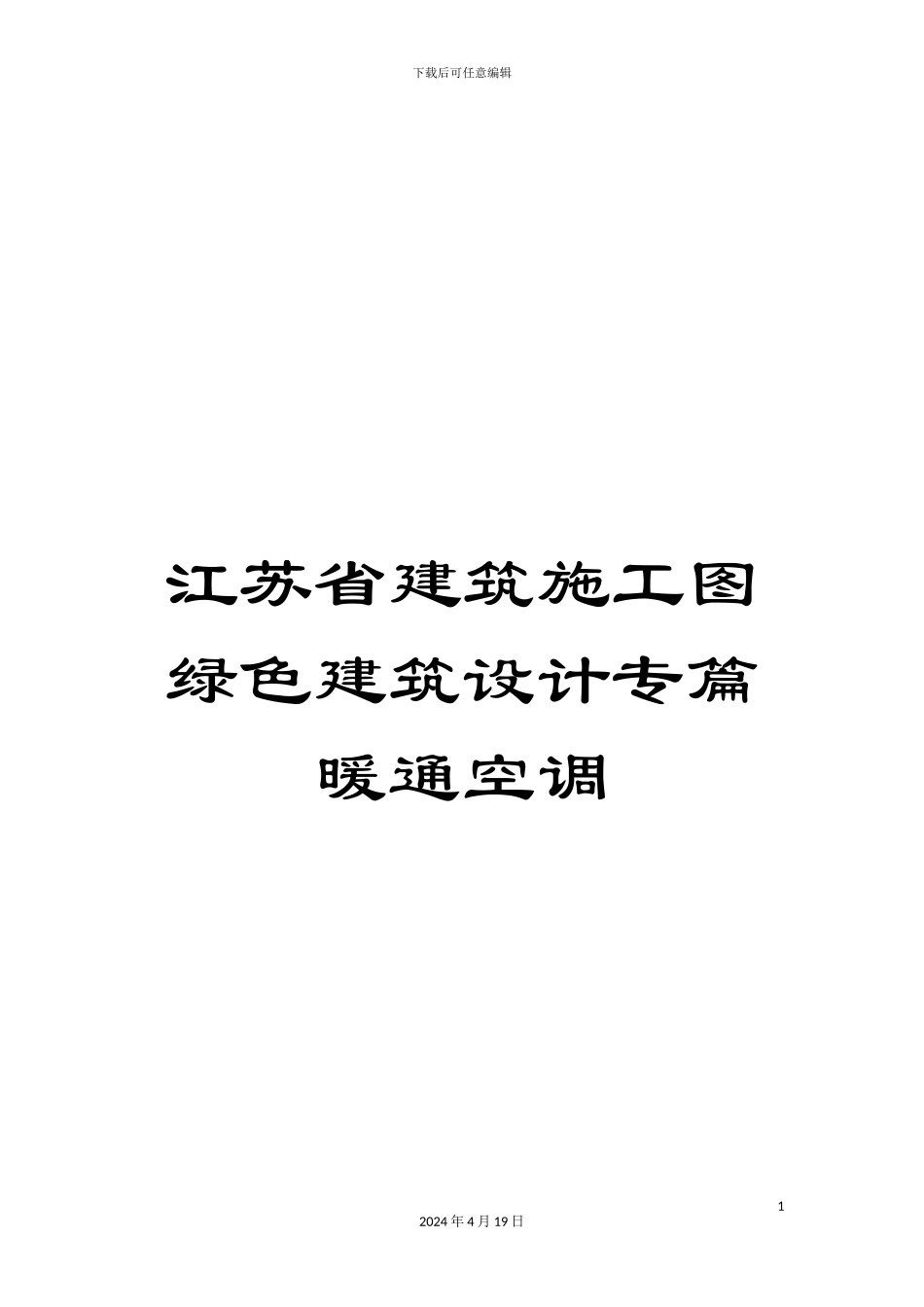

江苏省建筑施工图绿色建筑设计专篇暖通空调范文

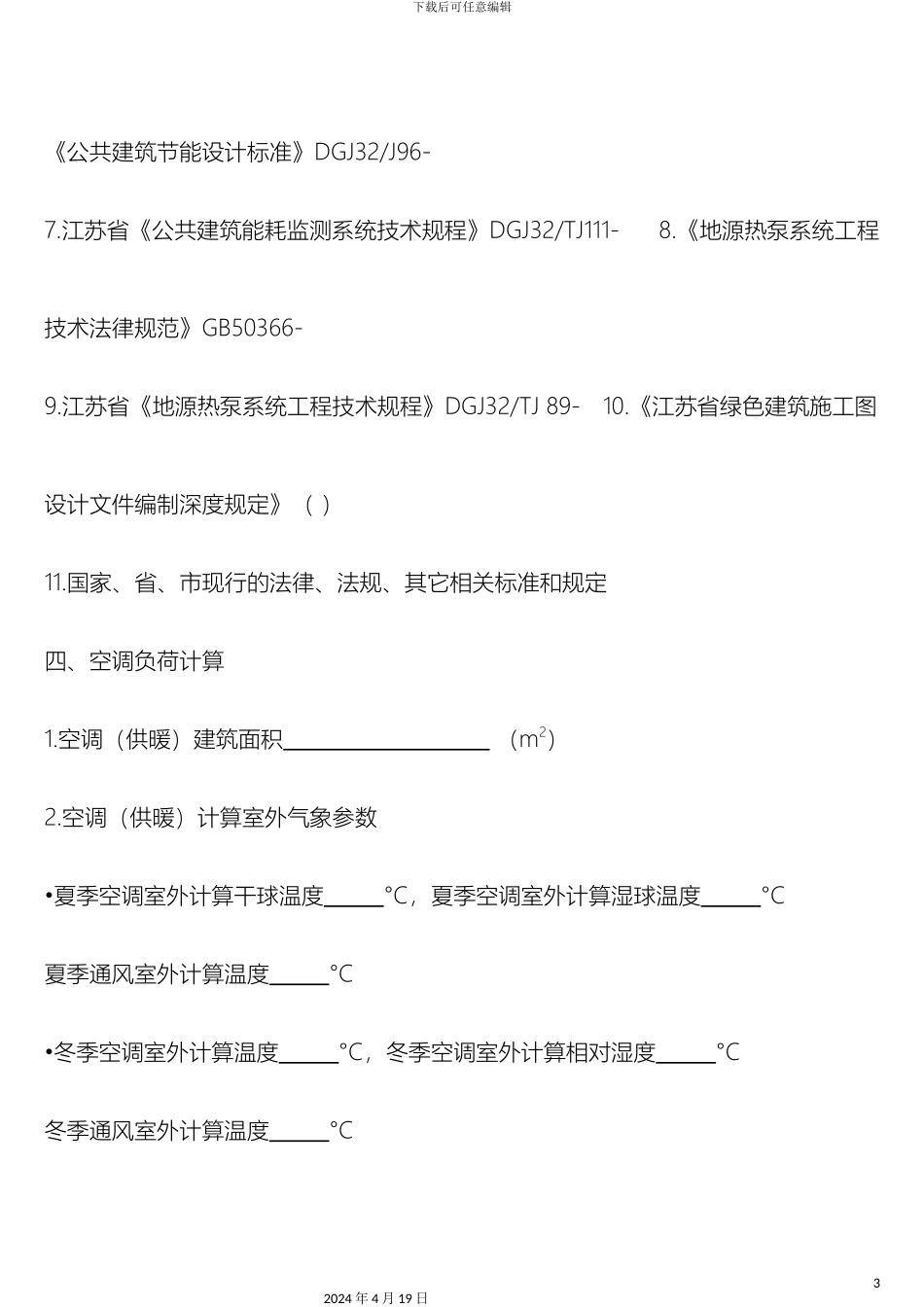

下载后可任意编辑江苏省建筑施工图绿色建筑设计专篇暖通空调12024 年 4 月 19 日下载后可任意编辑参考样式四江苏省公共建筑施工图绿色设计专篇（暖通空调）一、项目名称:xxx二、项目概况：所在城市气候分区建筑性质总建筑面积（m2）停车库建筑面积（m2）建筑高度建筑层数结构形式绿色星级目标建筑类别节能水平利用可再生能源种类□夏热冬冷□寒冷（如办公、酒店，商业等）□甲类□乙类□65%□50%□太阳能光热□地源热泵□太阳能光伏□ 注：停车库建筑面积为地上、地下自行车库和汽车库的建筑面积总和。三、设计依据1.《民用建筑供热通风与空气调节设计法律规范》GB50736- 2.《江苏省绿色建筑设计标准》DGJ32/J 173- 3.《绿色建筑评价标准》GB/T 50378- 4.《民用建筑绿色设计法律规范》JGJ/T229- 5.《民用建筑热工设计法律规范》GB50176-936.江苏省22024 年 4 月 19 日下载后可任意编辑《公共建筑节能设计标准》DGJ32/J96- 7.江苏省《公共建筑能耗监测系统技术规程》DGJ32/TJ111- 8.《地源热泵系统工程技术法律规范》GB50366- 9.江苏省《地源热泵系统工程技术规程》DGJ32/TJ 89- 10.《江苏省绿色建筑施工图设计文件编制深度规定》（ ）11.国家、省、市现行的法律、法规、其它相关标准和规定四、空调负荷计算1.空调（供暖）建筑面积 （m2）2.空调（供暖）计算室外气象参数•夏季空调室外计算干球温度 °C，夏季空调室外计算湿球温度 °C夏季通风室外计算温度 °C•冬季空调室外计算温度 °C，冬季空调室外计算相对湿度 °C冬季通风室外计算温度 °C32024 年 4 月 19 日下载后可任意编辑3.空调（供暖）室内计算参数（室内温度、湿度、新风量、人员密度、照明/设备功率、噪音值等指标）、风速房间类型夏季冬季新风量人员密度照明功率指标设备功率指标室内风速噪音指标设计温度（°C）相对湿度（%）设计温度（°C）相对湿度（%）m3/h.人 人/m2W/m2W/m2m/sdB（A）4.围护结构传热系数（W/m2·K）外墙：K= ；屋面：K= ；外窗：K= ；地面： 5.计算软件名称及版本: 6.空调计算冷负荷 kW，单位空调面积冷负荷 W/m2空调（供暖）计算热负荷 kW，单位空调（供暖）面积热负荷 W/m2（按冷热源系统分列）五、规定性节能设计要求1.空调（供暖）冷热源形式、规格、数量2.冷热源设备（单元式空调机组、分体式空调机组、冷水机组、热泵、多联机热泵机42024 年 4 月 19 日下载后可任意编辑组）额定工况能效比 EER，性...
